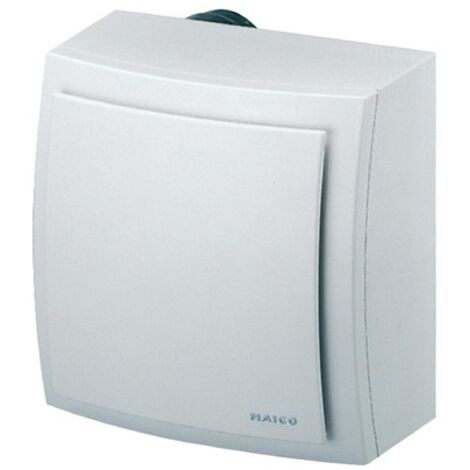

Maico Aufputzventilator, Brandschutz ER-APB 60 H, 0084.0160

Maico Aufputzventilator, Brandschutz ER-APB 60 H, 0084.0160

Technische Daten

• Hersteller: MAICO
• Artikelnummer: 0084.0160
• Produkt: Aufputzventilator, Brandschutz
• Typ: ER-APB 60 H
• EAN: 4012799841609
• Ausführung: Feuchtesteuerung
• Fördervolumen: 35 m³/h / 61 m³/h
• Luftrichtung: Entlüftung
• SEC average: -20,23 kWh/(m²*a)
• Fördermitteltemperatur bei IMax: 40 °C
• Schalldruckpegel: 33 dB(A) / 43 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2
• Drehzahl: 900 1/min / 1.250 1/min
• Bemessungsspannung: 230 V
• Netzfrequenz: 50 Hz
• Leistungsaufnahme: 11 W / 21 W
• Schutzart: IP X5
• Netzzuleitung: 3/5 x 1,5 mm²
• Brandschutz: ja
• Einbauort: Wand / Decke
• Einbauart: Aufputz
• Material: Kunststoff
• Farbe: verkehrsweiß, ähnlich RAL 9016
• Filterklasse: ISO Coarse 30 % (G2)
• Gewicht: 2,17 kg
• Gewicht mit Verpackung: 2,73 kg
• Anschlussdurchmesser: 75 mm / 80 mm
• Breite: 236 mm
• Höhe: 236 mm
• Tiefe: 217,5 mm
• Breite mit Verpackung: 255 mm
• Höhe mit Verpackung: 335 mm
• Tiefe mit Verpackung: 255 mm
• IMax: 0,13 A / 0,17 A
• Systemart: dezentral
• Absperrvorrichtung: integrierte Metall-Absperrklappe mit Auslöseeinrichtung
• Nachlaufzeit: 6 min / Nachlaufzeit bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar
• Zulassungsnummer: Z-51.1-45
• LWA7, niedrig (dB(A)): –
• LWA7, hoch (dB(A)): –
• Montageart: Aufputz
• Zusammenstellung: sonstige
• Werkstoff des Gehäuses: Kunststoff
• Richtung: Axial
• Schutzart (IP): sonstige

MAICO – Lüftungstechnik aus Villingen-Schwenningen

Seit 1928 entwickelt und fertigt das Familienunternehmen MAICO Ventilatoren und Lüftungslösungen. Produziert wird in Schwenningen im Schwarzwald, das Programm umfasst rund 1.600 Produkte – vom kleinen Badlüfter über Rohr-, Wand- und Dachventilatoren bis zu Lüftungsgeräten mit Wärmerückgewinnung und raumlufttechnischen Anlagen für große Gebäude.

Wohnungslüftung, Wärmerückgewinnung, Gewerbe und Industrie

MAICO deckt die Wohnungsentlüftung nach DIN 18017-3, zentrale und dezentrale Lüftung mit Wärmerückgewinnung sowie Ventilatoren für Arbeitsstätten, Gewerbe und Industrie ab – bis hin zu explosionsgeschützten Ausführungen. Als Systemanbieter liefert der Hersteller das passende Zubehör: Luftführung, Außenluftdurchlässe, Filter, Regler, Schalter und Sensorik.

Design und Service

MAICO-Produkte wurden mehrfach für ihre Gestaltung ausgezeichnet, unter anderem mit dem red dot design award und dem iF Product Design Award. Zum Service des Markenherstellers gehören Planungshilfen und ein umfangreiches Ersatzteilprogramm.

MAICO bei raleo

Bei raleo finden Sie MAICO-Ventilatoren, Lüftungsgeräte, Zubehör und Ersatzteile mit Original-Artikelnummer, vollständigen technischen Daten, Maßzeichnungen, Kennlinien und Herstellerunterlagen.

• Hersteller: MAICO
• Artikelnummer: 0084.0160
• Produkt: Aufputzventilator, Brandschutz
• Typ: ER-APB 60 H
• EAN: 4012799841609
• Ausführung: Feuchtesteuerung
• Fördervolumen: 35 m³/h / 61 m³/h
• Luftrichtung: Entlüftung
• SEC average: -20,23 kWh/(m²*a)
• Fördermitteltemperatur bei IMax: 40 °C
• Schalldruckpegel: 33 dB(A) / 43 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2
• Drehzahl: 900 1/min / 1.250 1/min
• Bemessungsspannung: 230 V
• Netzfrequenz: 50 Hz

• 61 m³/h
• Brandschutz K90-18017
• DN 75/80
• IP X5

Aufputzventilator mit Brandschutzklappe für Bad und Küche

Maico Aufputzventilator, Brandschutz ER-APB 60 H

MAICO ER-APB 60 – Aufputzventilator mit Brandschutz-Absperrklappe, 61 m³/h, DN 75/80

Der MAICO ER-APB 60 ist ein Aufputzventilator aus dem Einzelentlüftungssystem ER, der Wohnungsküchen, Bäder und WCs entlüftet und gleichzeitig die Brandschutzanforderungen an die Hauptleitung erfüllt. Sein Ausblasstutzen DN 75/80 aus Metall enthält eine wartungsfreie Metall-Absperrklappe mit selbsttätiger Auslöseeinrichtung gegen Brandübertragung (K90-18017), die zugleich als Kaltrauchklappe dient. Die bauaufsichtliche Zulassung trägt die Nummer Z-51.1-45.

Der Ventilator fördert 61 m³/h und ist als ER-APB 60 in Standardausführung oder als ER-APB 60 H mit Feuchtesteuerung erhältlich. Das Gehäuse lässt sich drehen, sodass der Stutzen links oben oder rechts oben an die Hauptleitung angeschlossen werden kann.

Die Baureihe MAICO Aufputzventilator, Brandschutz ER-APB gibt es in 2 Ausführungen, die sich in Ausführung unterscheiden. Dieser Artikel: Feuchtesteuerung.

MAICO Aufputzventilator, Brandschutz ER-APB – Vorteile im Überblick

• Integrierter Brandschutz: Die Metall-Absperrklappe K90-18017 verhindert die Brandübertragung über die Lüftungsleitung.
• Kaltrauch zurückhalten: Dieselbe Klappe sperrt bei Stillstand auch kalten Rauch aus anderen Wohnungen aus.
• Flexibler Anschluss: Durch das drehbare Gehäuse wird der Stutzen wahlweise links oder rechts oben angeschlossen.
• Filter ohne Werkzeug tauschen: Der G2-Filter (ISO Coarse 30 %) wird von Hand gewechselt, Ersatz ist der ZF 60/100.
• IP X5: Der Einbau im Schutzbereich 1 nach DIN VDE 0100-701 ist auch bei Strahlwasser zulässig.

Typische Einsatzbereiche

• Bad
• Wohnungsküche
• WC
• Mehrfamilienhaus
• Aufenthaltsraum

Ausführung mit Feuchtesteuerung und Grundlastschaltung

• Barrierefreies Produkt, da automatisches Ein-/Ausschalten über Feuchtesteuerung möglich ist.
• Vollautomatische intelligente Feuchtesteuerung.
• Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumluftfeuchte eigenständig und entlüftet automatisch.
• Nicht drehzahlsteuerbar.
• Nicht für Zweitraumlüftung geeignet.
• Manuelle Bedienung über einen Schalter möglich, z. B. Einschalten der Volllast per Lichtschalter.
• Standardschaltung: Ventilator läuft im Grundlastbetrieb, Feuchtesteuerung ist aktiv, bei Überschreitung des Einschaltpunkts Volllastbetrieb, bei Unterschreitung des Ausschaltpunkts Grundlastbetrieb.
• Weitere Schaltungsvarianten: Ventilatorbetrieb mit oder ohne Grundlastbetrieb, manuelle Zuschaltung der Volllast, Ein- bzw. Ausschalten des Ventilators durch einen Schalter.
• Einschalten der Volllast durch den Lichtschalter und damit verbunden eine Nachlaufsteuerung (Nachlaufzeit 15 min) des Ventilators.
• Der Ventilator läuft so lange bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist. Nach spätestens 60 min wird die Nachlaufzeit aktiviert und der Ventilator danach ausgeschaltet.

Merkmale

• Aufputzventilator mit ISO Coarse 30 % (G2) Filter zur Entlüftung von Wohnungsküchen, Bädern oder WCs.
• Metall-Ausblasstutzen DN 75/80 mit wartungsfreier Metall-Absperrklappe und selbsttätiger Auslöseeinrichtung gegen Brandübertragung K90-18017.
• Metall-Absperrklappe dient zusätzlich als Kaltrauchklappe.
• Gehäuse drehbar, dadurch Anschluss des Ausblasstutzen links oben oder rechts oben an die Hauptleitung.
• Problemloser Filterwechsel ohne Werkzeug.
• Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.
• Farbe verkehrsweiß ähnlich RAL 9016.
• Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
• Schutzklasse II.
• Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.

MAICO Aufputzventilator, Brandschutz ER-APB: alle Ausführungen im Vergleich

Passendes Zubehör von MAICO

• MAICO Luftfilter, Ersatz ZF 60/100
• MAICO Luftfilter, Ersatz ZF 60/100 Großpackung
• MAICO Schalldämmelement ER-SE AP
• MAICO Außenluftdurchlass ALD 10
• MAICO Ausbau-Set ALD 125 A
• MAICO Ausbau-Set ALD 160 A
• MAICO Ausbau-Set ALD 160 ZLV 80 dBPlus A-Set
• MAICO Fensterventil-Innenteil AL-dB 450-IS
• MAICO Fensterventil-Innenteil AL-dB 800-I
• MAICO Türlüftungsgitter MLK 30 weiß
• MAICO Türlüftungsgitter MLK 45 weiß

Häufige Fragen zu MAICO Aufputzventilator, Brandschutz ER-APB

Welche Brandschutzzulassung hat der ER-APB 60?

Der Ventilator ist unter der Zulassungsnummer Z-51.1-45 geführt und besitzt eine Absperrklappe mit selbsttätiger Auslösung nach K90-18017.

Ist der ER-APB 60 drehzahlsteuerbar?

Nein, die 60er-Ausführung ist nicht drehzahlsteuerbar.

Gibt es einen Nachlauf?

Mit einem optionalen Schalter, etwa dem Lichtschalter, ist ein Nachlauf von rund 6 Minuten nutzbar.
