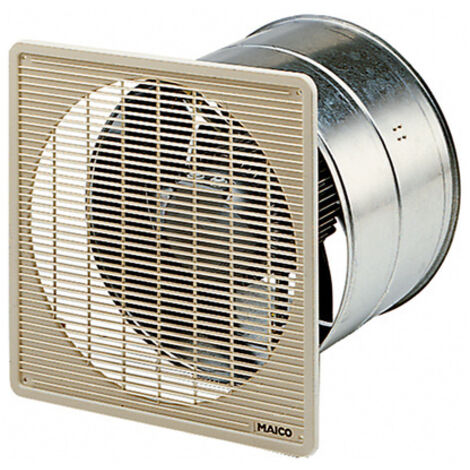

Maico Axial-Wandeinbauventilator DZF 25/4 D, DN 250, 0085.0490

Maico Axial-Wandeinbauventilator DZF 25/4 D, DN 250, 0085.0490

Technische Daten

• Hersteller: MAICO
• Artikelnummer: 0085.0490
• Produkt: Axial-Wandeinbauventilator
• Typ: DZF 25/4 D
• EAN: 4012799854906
• Fördervolumen: 1.000 m³/h
• Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
• Drehzahl: 1.425 1/min
• Drehzahlsteuerbar: ja
• Spannungsart: Drehstrom
• Bemessungsspannung: 400 V
• Netzfrequenz: 50 Hz
• Nennleistung: 50 W
• Leistungsaufnahme: 55 W
• Schutzart: IP 54
• Netzzuleitung: 5 x 1,5 mm²
• Fördermitteltemperatur bei Nennstrom: 60 °C
• Einbauort: Wand / Decke
• Einbauart: Unterputz
• Einbaulage: waagerecht / senkrecht
• Material: Stahlblech, verzinkt
• Farbe: silber
• Gewicht: 3,95 kg
• Gewicht mit Verpackung: 4,77 kg
• Nennweite: 250 mm
• Breite: 320 mm
• Höhe: 320 mm
• Tiefe: 240 mm
• Breite mit Verpackung: 330 mm
• Höhe mit Verpackung: 430 mm
• Tiefe mit Verpackung: 420 mm
• Ausführung: Wandhülse
• Laufradtyp: axial
• Reversierbarkeit: ja
• INenn: 0,13 A
• IMax: 0,14 A
• Wärmeklasse: B
• LWA7, S5 (dB(A)): 29
• Verschlussklappe: ohne
• Schutzart (IP): IP54

Drehstrommotor

• Typenreihe DZF.
• Asynchronmotor.
• Bemessungsspannung 400 V, 50 Hz.
• Schutzart IP 55. Ausnahme DZF ... D IP 54.
• Drehzahlsteuerbar. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
• Reversierbar.
• Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
• Thermischer Überlastungsschutz serienmäßig. Ausnahme: DZF ... D.
• Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.
• Nicht zur Förderung wasserdampfgesättigter Luft geeignet.

MAICO – Lüftungstechnik aus Villingen-Schwenningen

Seit 1928 entwickelt und fertigt das Familienunternehmen MAICO Ventilatoren und Lüftungslösungen. Produziert wird in Schwenningen im Schwarzwald, das Programm umfasst rund 1.600 Produkte – vom kleinen Badlüfter über Rohr-, Wand- und Dachventilatoren bis zu Lüftungsgeräten mit Wärmerückgewinnung und raumlufttechnischen Anlagen für große Gebäude.

Wohnungslüftung, Wärmerückgewinnung, Gewerbe und Industrie

MAICO deckt die Wohnungsentlüftung nach DIN 18017-3, zentrale und dezentrale Lüftung mit Wärmerückgewinnung sowie Ventilatoren für Arbeitsstätten, Gewerbe und Industrie ab – bis hin zu explosionsgeschützten Ausführungen. Als Systemanbieter liefert der Hersteller das passende Zubehör: Luftführung, Außenluftdurchlässe, Filter, Regler, Schalter und Sensorik.

Design und Service

MAICO-Produkte wurden mehrfach für ihre Gestaltung ausgezeichnet, unter anderem mit dem red dot design award und dem iF Product Design Award. Zum Service des Markenherstellers gehören Planungshilfen und ein umfangreiches Ersatzteilprogramm.

MAICO bei raleo

Bei raleo finden Sie MAICO-Ventilatoren, Lüftungsgeräte, Zubehör und Ersatzteile mit Original-Artikelnummer, vollständigen technischen Daten, Maßzeichnungen, Kennlinien und Herstellerunterlagen.

• Hersteller: MAICO
• Artikelnummer: 0085.0490
• Produkt: Axial-Wandeinbauventilator
• Typ: DZF 25/4 D
• EAN: 4012799854906
• Fördervolumen: 1.000 m³/h
• Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
• Drehzahl: 1.425 1/min
• Drehzahlsteuerbar: ja
• Spannungsart: Drehstrom
• Bemessungsspannung: 400 V
• Netzfrequenz: 50 Hz
• Nennleistung: 50 W
• Leistungsaufnahme: 55 W

• DN 250
• 800–1.000 m³/h
• IP 54
• 230 V / 400 V

Axial-Wandeinbauventilator mit Wandhülse für Gewerbe

Maico Axial-Wandeinbauventilator DZF 25/4 D

MAICO EZF 25 / DZF 25 – Axial-Wandeinbauventilator DN 250 mit Wandhülse, 800–1.000 m³/h

Die MAICO EZF 25 und DZF 25 sind Axial-Wandeinbauventilatoren in Nennweite DN 250, die mit einer Wandhülse aus verzinktem Stahlblech unter Putz in Wand oder Decke montiert werden. Sie fördern rund 800–1.000 m³/h und eignen sich für Umkleiden, Meisterbüros, Gaststätten, Garagen und Fitnessräume.

Drei Modelle stehen zur Wahl: EZF 25/4 E mit Spaltpolmotor, EZF 25/4 D mit Kondensatormotor (Kondensator im Anschlusskasten) für Wechselstrom sowie DZF 25/4 D für Drehstrom. Alle sind in Schutzart IP 54 ausgeführt und drehzahlsteuerbar, die E-Ausführung ist allerdings nicht reversierbar.

Die Baureihe MAICO EZF, DZF - DN 250 gibt es in 3 Ausführungen, die sich in Fördervolumen unterscheiden. Dieser Artikel: 1.000 m³/h.

MAICO EZF, DZF - DN 250 – Vorteile im Überblick

• Motor nach Bedarf: Spaltpolmotor (E), Kondensatormotor (D) oder Drehstrom (DZF) – passend zu Anwendung und Netz.
• Kompakte Wandhülse: 320 × 320 mm Außenmaß bei 240 mm Tiefe.
• Laufruhig: Gewuchtetes Flügelrad aus glasfaserverstärktem Polyamid und geräuscharme Kugellager.
• Wartungsfrei: Thermischer Überlastungsschutz serienmäßig, keine regelmäßige Wartung erforderlich.
• Zubehör für jede Situation: Verschlussklappen, Außengitter MLA/MLZ 25, Innengitter IG 25 und Luftfilter ZFF 30.

Typische Einsatzbereiche

• Umkleidekabine
• Meisterbüro
• Gaststätte
• Garage
• Fitnessraum

Drehstrom-Ausführung

• Axial-Wandeinbauventilator für Unterputz-Installation, in Drehstromausführung.

Kurzbeschreibung

• Zur Unterputzmontage.
• Einbau in jeder Lage möglich.
• Wandhülse aus verzinktem Stahlblech.
• 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.
• Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857.
• Thermischer Überlastungsschutz serienmäßig.
• Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
• Hoher lüftungsseitiger Wirkungsgrad.
• Niedriges Betriebsgeräusch.
• Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.

Förderrichtung

• Die Förderrichtung ist gekennzeichnet.
• Standard Abluftbetrieb, Förderrichtung über Motor saugend.

Drehstrommotor

• Typenreihe DZF.
• Asynchronmotor.
• Bemessungsspannung 400 V, 50 Hz.
• Schutzart IP 55. Ausnahme DZF ... D IP 54.
• Drehzahlsteuerbar. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
• Reversierbar.
• Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
• Thermischer Überlastungsschutz serienmäßig. Ausnahme: DZF ... D.
• Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.
• Nicht zur Förderung wasserdampfgesättigter Luft geeignet.

MAICO EZF, DZF - DN 250: alle Ausführungen im Vergleich

Passendes Zubehör von MAICO

• MAICO Verschlussklappe AS 25
• MAICO Verschlussklappe, manuell RS 25
• MAICO Stellmotor MS 2
• MAICO Außengitter MLA 25
• MAICO Außengitter MLZ 25
• MAICO Verlängerungshülse VH 25
• MAICO Innengitter IG 25
• MAICO Dunkelkammervorsatz ZDK 25
• MAICO Luftfilter ZFF 30
• MAICO Haupt-, Reparaturschalter HS 3
• MAICO Drehschalter DS 10
• MAICO Schütz US 16 T

Häufige Fragen zu MAICO EZF, DZF - DN 250

Was bedeuten E und D am Ende der Typbezeichnung?

E kennzeichnet einen Spaltpolmotor, der nicht reversierbar ist. D steht für einen Kondensatormotor mit Betriebskondensator im Anschlusskasten.

Welche Ausführung kann auch Zuluft fördern?

Die D-Modelle sind reversierbar, wobei der Volumenstrom im Umkehrbetrieb um rund 35 % sinkt. Der EZF 25/4 E fördert nur in eine Richtung.
