Allgemeine Beschreibung

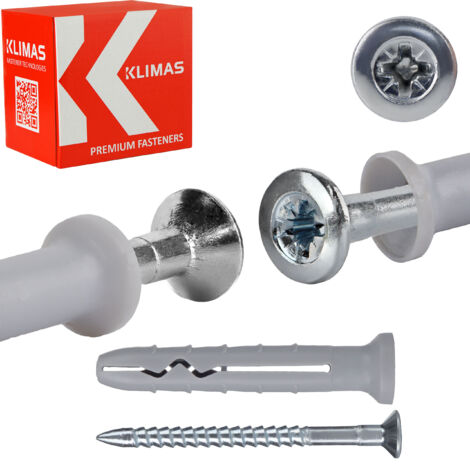

Die SM-10160 Schnellmontagedübel bestehen aus einer Polyethylenhülse und einer Schraube mit konischem Kopf aus verzinktem Stahl. Sie sind für nicht strukturelle Mehrpunktbefestigungen statisch belasteter Bauelemente konzipiert und bieten eine einfache und schnelle Installation.Technische daten
- Dübelgröße: 10,0 x 160 mm
- Schraubengröße: 6,9 x 170 mm
- Maximal nutzbare Länge: 110 mm
- Dübeldurchmesser: Ø 10,0 mm
- Dübellänge: 160 mm
- Schraubendurchmesser: Ø 6,9 mm
- Schraubenlänge: 170 mm
- Anzahl Stk. im Paket: 50
Kompatibilität und Zubehör
- Geeignet für: Beton
- Vollkeramikziegel
- Hohlziegel
- Elemente auf Leichtzuschlagstoff
- Vollziegel
Installation
Die Installation erfolgt durch Durchsteckmontage. Vor der Installation sollte der Untergrund identifiziert und die Lasten, die der Verbinder übertragen wird, mit den im Sicherheitsdatenblatt oder der Europäischen Technischen Bewertung angegebenen Tragfähigkeiten verglichen werden. Der Durchmesser der Bohrlöcher sollte dem Durchmesser der verwendeten Befestigungselemente entsprechen. Löcher in festen Untergründen sollten etwa 10 mm tiefer sein als die Verankerungstiefe des Verbinders.
Anwendung
- Montage von Sockelleisten
- Montage von leichten Hängeelementen
- Montage von Wandprofilen in Kassettendecken
Weitere Informationen
- Zertifikate: Europäisches Zertifikat ETA-19/0156
- Nationale Technische Bewertung: ITB-KOT-2018/0528
- Originalprodukt eines renommierten Unternehmens: KLIMAS Wkręt-Met ®
