IMI Heimeier Unterputz-Kasten Multibox F, mit Thermostatventil, Einbautiefe 60mm, Anschluss G 3/4", Weiß

IMI Heimeier Unterputz-Kasten Multibox F, mit Thermostatventil, Einbautiefe 60mm, Anschluss G 3/4", Weiß

Der IMI Heimeier UP-Kasten Multibox F mit Thermostatventil in weiß RAL 9016 ist eine Unterputz-Einzelraumregelung für Fußbodenheizungen, Wandheizungen oder kombinierte Fußboden-Radiatorheizungsanlagen. Dieses System ermöglicht eine dezentrale Temperatursteuerung und bietet flexible Montagemöglichkeiten für verschiedene Wandarten. Ein Ausgleich bei nicht lotrechtem Einbau ist bis zu 6 Grad zu jeder Seite möglich, ergänzt durch einen 30 mm Tiefenausgleich.

Wofür wird die IMI Heimeier Multibox F eingesetzt?

Die IMI Heimeier Multibox F dient der Einzelraumtemperaturregelung von Flächenheizungen wie Fußboden- und Wandheizungen. Sie ist ebenfalls für kombinierte Fußboden-Radiatorheizungsanlagen geeignet. Durch ihre Bauweise als Unterputz-System fügt sie sich diskret in das Raumkonzept ein und ermöglicht eine flexible Montage in allen Wandarten. Die dezentrale Regelung sorgt für eine präzise und bedarfsgerechte Wärmeverteilung in einzelnen Zonen.

Welche Komponenten sind in der Multibox F integriert?

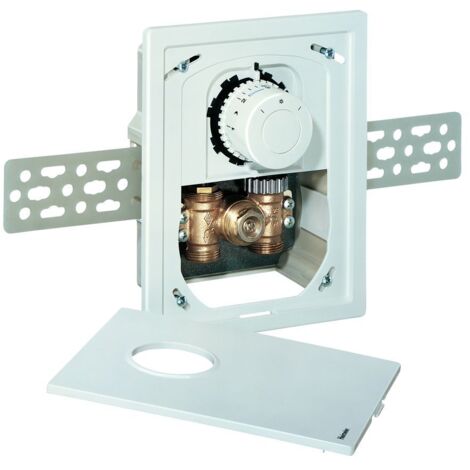

Der Unterputz-Wandeinbaukasten der Multibox F ist mit einem Thermostatventil ausgestattet und beinhaltet einen Rahmen mit integriertem Thermostat-Kopf, eine Abdeckplatte sowie Befestigungsschienen. Das Ventilgehäuse besteht aus korrosionsbeständigem Rotguss und umfasst eine Bauschutzkappe, ein Entlüftungsventil sowie eine Absperr- und Regulierspindel. Das Thermostat-Oberteil ist mit einer Niro-Stahlspindel und einer doppelten O-Ring-Abdichtung versehen, wobei der äußere O-Ring ohne Entleeren der Anlage auswechselbar ist. Der Thermostat-Kopf verfügt über ein Kapillarrohr und ein Ventil-Anschlussstück.

Welche technischen Merkmale und Installationsvorteile bietet die Multibox F?

Die Multibox F bietet einen Sollwertbereich von 6 °C bis 27 °C, der über eine Merkzahl von 1-5 eingestellt werden kann. Der Anschluss erfolgt über ein Außengewinde G 3/4 und ist in Verbindung mit Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohre geeignet. Die Einbautiefe beträgt 60 mm. Mit einem Kvs-Wert von 1,35 wird eine effiziente Durchflussregelung sichergestellt. Die Raumtemperaturregelung ist integriert, ein Bedienelement ist vorhanden und eine Entlüftung ist ebenfalls vorgesehen. Für die Installation ist kein Spezialwerkzeug erforderlich. Ein Ausgleich bei nicht lotrechtem Einbau ist bis zu 6 Grad zu jeder Seite möglich, ergänzt durch einen 30 mm Tiefenausgleich.

Technische Daten

• Einbautiefe: 60 mm
• Einbaubreite: 131 mm
• Einbauhöhe: 183 mm
• Sollwertbereich: 6 °C bis 27 °C
• Rohranschluss: 3/4 Zoll Eurokonus
• Thermostatanschluss: M30 x 1,5
• Kvs-Wert: 1,35
• Farbe Abdeckplatte: weiß RAL 9016
• Bedienung: fester Sensor/Thermostat
• Mit Entlüftung: ja

Der IMI Heimeier UP-Kasten Multibox F bietet eine zuverlässige und präzise Einzelraumregelung für Flächenheizungen. Mit seiner robusten Bauweise aus korrosionsbeständigem Rotguss, einer flexiblen Einbautiefe von 60 mm und einem einstellbaren Sollwertbereich von 6 °C bis 27 °C ist dieses System eine effiziente Lösung für moderne Heizungsanlagen. Die einfache Installation ohne Spezialwerkzeug und die Möglichkeit zum Ausgleich bei nicht lotrechtem Einbau unterstreichen die anwenderfreundliche Konzeption.

Produktspezifikation

• Hersteller-Warengruppe: Sonderventile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 9306-00.800
• Einbautiefe: 60
• Einbauhöhe: 183
• Einbaubreite: 131
• Einbaudurchmesser: 60
• Mit Entlüftung: ja
• Mit Bedienelement: ja
• Bedienung: fester Sensor/Thermostat
• Farbe Bedienelement: weiß
• Abmessung Rohranschluss: 3/4 Zoll Eurokonus
• Abmessung Thermostatanschluss: M30 x 1,5
• Raumtemperaturregelung: ja
• Vorab einstellbar: nein
• Farbe der Abdeckplatte: weiß
• Kvs-Wert: 1,35
