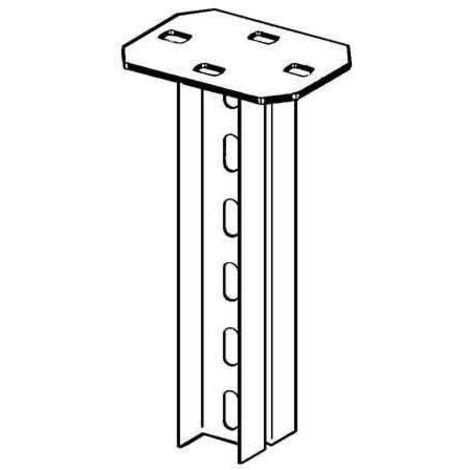

NIEDAX HÄNGESTIEL HDUF 50/800

Eigenschaften • Hängestiel, doppel U-Profil mit angeschweißter Kopfplatte, System HDUF 50/., für Ausleger zur ein- und beidseitigen Verlegung, beidseitige Anordnung der Ausleger nur höhenversetzt möglich\n• Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden\n• Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! für Ausleger: KTUM.=400 mm Länge KTU.=600 mm Länge\n• für Ausleger: KTUG.=400 mm Länge (Funktionserhalt)\n• für Ausleger: KTU.=400 mm Länge in Verbindung mit Konsolenadapter KAWG 12 (Funktionserhalt)\n• Abmessungen (ca. Maße) Kopfplatte L x B x t: 140 x 80 x 5 mm\n• Befestigungslochung: 13 x 20 mm mittiger Abstand: 100 mm\n• U-Profil (doppelt mit 6 mm Abstand): 50 x 22 x 2 mm\n• Profillochung, einreihig: 12 x 30 mm mittiger Abstand: 50 mm\n• Gesamtlänge L: 805 mm\n• Werkstoff: Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461 Technische Daten:

• Länge: 805 mm
• Profilbreite: 49 mm
• Profilhöhe: 50 mm
• Ausführung: U-Profil doppelseitig
• Tragfähigkeit: 4 kN
• Geeignet für Funktionserhalt: Ja
• Werkstoff: Stahl
• Rostfreier Stahl, gebeizt: Nein
• Werkstoffgüte: sonstige
• Oberflächenschutz: feuerverzinkt
• Gewicht: 2,63285 kg

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
