NuaSol Photovoltaik Solarpanel Halterung Montage Set für Ziegeldach ERWEITERUNG

ALLGEMEINE BESCHREIBUNG

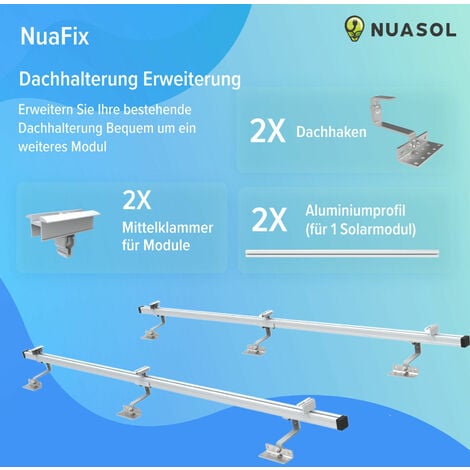

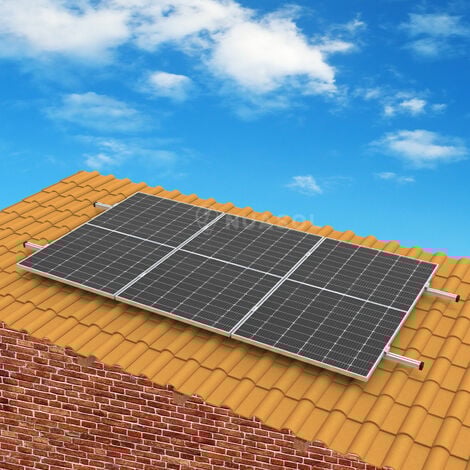

NuaSol - Dachmontage-Set Erweiterung für 1 Solarmodul. Dieses Set enthält alle Komponenten, die für die Anbringung Ihrer Solarmodule auf dem Hausdach nötig sind. Es ermöglicht eine platzsparende Erweiterung Ihrer Aluminiumprofile um ein weiteres Solarmodul.

TECHNISCHE DATEN

• Maße Profil einzeln: 1230 x 40 x 40 mm
• Gesamtlänge: 1230 mm
• Maße Verbindung: 120 x 45,5 x 25 mm
• Maße Mittelklammer: 70 x 39,4 x 22,4 mm
• Material Dachhaken: Edelstahl (SUS 304)
• Flachstahlhaken: 60 x 30 x 5 mm
• Länge Haken innen: 115 mm
• Maße Grundplatte: 140 x 54 x 5 mm
• Befestigungsbohrungen: 9 x 9 mm versetzt
• Höhenverstellbarkeit Grundplatte: 44-47 mm
• Höhenverstellbarkeit Flachstahlhaken: 60-92 mm
• Langlochmessung: 45 x 11 mm
• Höhenverstellbar Gesamt: 120-160 mm
• Gesamt Maße: 174 x 140 x 120-160 mm
• Passende Schraube: M10x25 A2 Edelstahl
• Passende Mutter: M10 Edelstahl A2
• Schneelast max.: ca. 140 kg
• Windgeschwindigkeit: max. 60 m/s
• Gewicht Stück: 0,76 kg

INSTALLATION

1: Aluminiumprofile verbinden 2: Dachhaken unterhalb des Profils befestigen 3: Mittelklammer oberhalb bis zur Mitte einschieben 4: Endklammern auf den Enden befestigen 5: Endkappen setzen.

1: Profile vorbereiten 2: Dachziegel anheben 3: Dachhaken festschrauben 4: Solarmodule einhängen 5: Mittel- und Endklammern festziehen.

WEITERE INFORMATIONEN

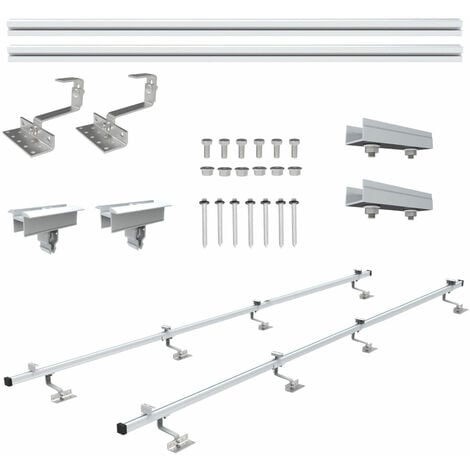

Lieferumfang: 2x Montageschiene 1230 mm, 2x 40x40 Schienenverbinder, 2x Zwischenklemme, 2x Sechskantschraube, 2x Flanschmutter, 2x verstellbarer Dachhaken (2x L-Fuß; 2x Z-Teil; 2x L-Gelenk; 4x Schlossschraube M10x25; 4x M10 Flanschmutter), 6x Holzschrauben.
