NuaSol Photovoltaik Solarpanel Halterung 2er Montage Set I 35 mm Endklammern

NuaSol - Dachmontage-Set für 2 Solarmodule

NuaSol - DoItYourself Dachmontage-Set für 2 Solarpaneele

NuaSol bietet Ihnen unterschiedliche Montagematerialien für die Anbringung Ihrer Mini-PV-Anlage oder Ihres Balkonkraftwerkes. Von Stockschrauben über Dachhaken bis hin zu Z-Winkeln, bei uns finden Sie für jede Anbringungsart das passende Montagematerial.

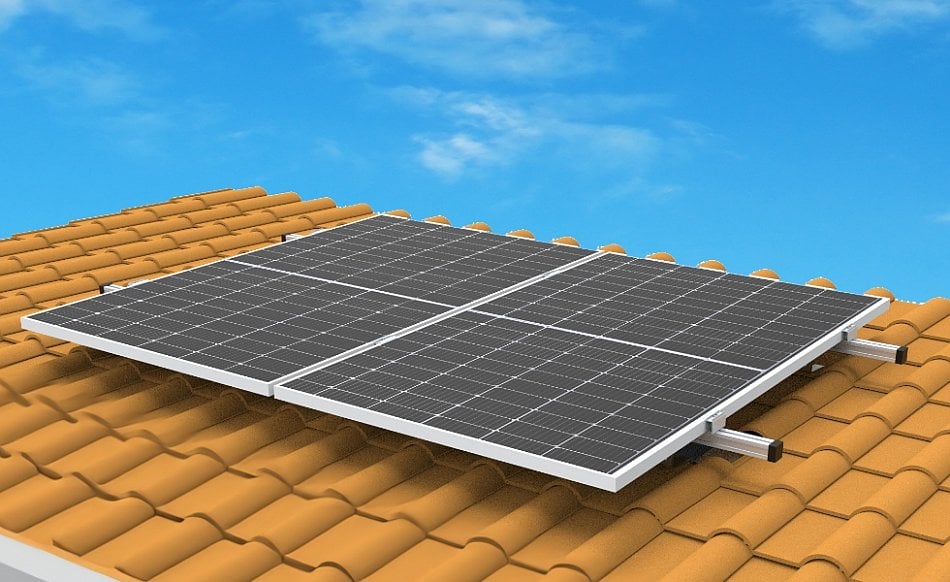

Das Dachmontage-Set beinhaltet alle Komponenten, die für eine Anbringung Ihrer Solarmodule, auf dem Hausdach nötig sind.

TÜV Süd geprüfte Sicherheit, Zertifikatsnummer: Z2 076828 0068 Rev. 00.

Die Vorbereitung
1: Aluminiumprofile verbinden 2: Dachhaken unterhalb des Profils befestigen 3: Mittelklammer oberhalb bis zur Mitte einschieben 4: Endklammern auf den Enden befestigen 5: Endkappen setzen

Alles dabei!
Dieses umfangreiche Dachhalterungs-Set für Solarmodule beinhalte alle Komponenten, die für die Anbringung von 2 Solarmodulen auf dem Hausdach benötigt werden.

Einfache Anbringung
1: Profile vorbereiten 2: Dachziegel anheben 3: Dachhaken festschrauben 4: Solarmodule einhängen 5: Mittel- und Endklammern festziehen

Geeignet für Solarmodule mit einer Höhe von 35 mm!

Details

• Maße Profil einzeln: 1230 x 40 x 40 mm
• Gesamtlänge: 2460 mm
• Maße Verbindung: 120 x 45,5 x 25 mm
• Maße Mittelklammer: 70 x 39,4 x 22,4 mm
• Maße Endklammer: 70 x 34 x 28,6 mm
• Maße Endkappe: 43 x 20 x 43 mm

Dachhaken
Unsere witterungsbeständigen, aus Edelstahl gefertigten Z-Winkel sind komplett vormontiert. Unsere speziellen Dachhaken sind für den Ausbau von Aluschienen, Profilschienen, Befestigungsschienen und zur Aufnahme von Fotovoltaik Modulen oder Solaranlagen geeignet.

NuaFix Dachhaken im Detail

• Material: Edelstahl (SUS 304)
• Flachstahlhaken: 60 x 30 x 5 mm
• Länge Haken innen: 115 mm
• Maße Grundplatte: 140 x 54 x 5 mm
• Befestigungsbohrungen: 9 x 9mm versetzt
• Höhenverstellbarkeit Grundplatte: 44-47 mm
• Höhenverstellbarkeit Flachstahlhaken: 60-92 mm
• Langlochmessung: 45 x 11 mm
• Höhenverstellbar Gesamt: 120-160 mm
• Gesamt Maße: 174 x 140 x 120-160 mm
• Passende Schraube: M10x25 A2 Edelstahl
• Passende Mutter: M10 Edelstahl A2
• Schneelast max.: ca. 140kg
• Windgeschwindigkeit: max. 60m/s
• Gewicht Stück: 0,76 kg
• TÜV Süd - GS geprüfte Sicherheit

Aluminiumprofil
Das aus hochwertigen AL5005-T5 gefertigten Aluminiumprofil besticht durch seine Witterungsbeständigkeit und bittet Platz für Solarpaneel mit einer Breite bis zu 1150 mm.

Schrauben-Set
Die Dachhaken befestigen Sie ganz einfach mit den 18 Edelstahl-Holzschrauben unter den Ziegeln. Das Solarmodul wird mit den Klammern am Aluminiumprofil befestigt.

Endklammer
Die aus Aluminium AL6005-T5 gefertigten Endklammern fixieren das Solarmodul an dem Aluminiumprofil. Endklammern in die Schiene schieben, festschrauben, fertig!

Endkappe
4 EPDM Endkappen verhindern das Eindringen von Schmutz und Regen in die Aluminiumprofile.

Profil Erweiterung
Mit dieser Verbindungsschiene erweitern Sie Ihre Solarmodul-Profile ganz unkompliziert. Profile einlegen, festschrauben - FERTIG!

Mittelklammer
Die Mittelklammer ist das Pendant zur Endklammer und ermöglicht Ihnen zwei Solarmodule platzsparend auf ein Aluminiumprofil zu befestigen.

ERWEITERN SIE IHRE ALUMINIUMPROFILE

Lieferumfang

• 4x Montageschiene 1230mm
• 2x 40x40 Schienenverbinder
• 2x Zwischenklemme
• 4x Endklemme
• 6x Sechskantschraube
• 6x Flanschmutter
• Verstellbarer Dachhaken 6x (6x L-Sockel; 6x Z-Teil; 6x L-Gelenk; 12x Trageschraube M10x25; 12xM10 Flanschmutter)
• 4x Schienenkappe
• 18x Holzschrauben
