Allgemeine Beschreibung

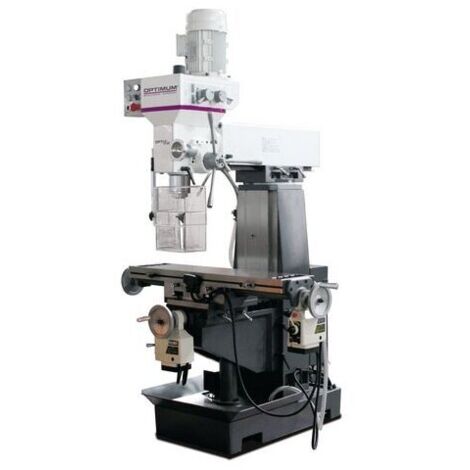

Die Universelle Bohr-Fräsmaschine MT 50 E OPTImill bietet eine robuste und vibrationsabsorbierende Gussausführung. Sie ist mit einem Ölbadgetriebe ausgestattet, das geschliffene und gehärtete Getrieberäder enthält. Die Maschine verfügt über eine Kühlmitteleinrichtung und eine LED-Lampe, die die Bedienung erleichtert. Der massive und groß dimensionierte Kreuztisch ist präzise oberflächenbearbeitet und mit T-Nuten sowie nachstellbaren Keilleisten ausgestattet. Zudem bietet die Maschine eine mechanische Pinolenzustellung zum Bohren über einen Pinolenhebel und ermöglicht Rechts-/Linkslauf. Ein bedienungsfreundliches Bedienpanel und eine höhenverstellbare Schutzscheibe mit Mikroschalter sorgen für Sicherheit und Komfort während der Anwendung.Technische daten
- Länge: ca. 1360 mm
- Breite/Tiefe: ca. 1150 mm
- Höhe: ca. 2080 mm
- Gewicht: ca. 760 kg
- Bohr-Fräskopf Neigebereich: ± 45 °
- Messerkopfgröße max.: 63 mm
- Schaftfräsergröße max.: 25 mm
- Bohrleistung Stahl (S235JR): 30 mm
- Dauerbohrleistung Stahl (S235JR): 25 mm
- Leistung Antriebsmotor: 0,75 / 1,5 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Frästisch horizontal Länge: 1000 mm
- Frästisch horizontal Breite: 240 mm
- Abstand Vertikalspindel - Frästisch min.: 60 mm
- Abstand Vertikalspindel - Frästisch max.: 360 mm
- T-Nuten Größe: 14 mm
- T-Nuten Anzahl: 4
- Drehung: ± 45 °
- Traglast max.: 150 kg
- Kühlmittelpumpe(n) Antriebsleistung: 40 W
- Verfahrweg X-Achse manuell: 580 mm
- Y-Achse manuell: 230 mm
- Z-Achse manuell: 320 mm
- X-Achse automatisch: 500 mm
- Y-Achse automatisch: 150 mm
- Vertikalspindel Ausladung: 250 – 650 mm
- Spindelaufnahme: SK 40 DIN 2080
- Drehzahlbereich: 115 – 1750 min¯¹
- Anzahl der Drehzahlbereiche: 8
- Anzugsstange: M16
- Vertikalspindel Leistung Normalbetrieb: 0,85 / 1,5 kW
- Pinolenhub: 120 mm
Lieferumfang
- Zahnkranzbohrfutter 3 - 16 mm / B 18
- Aufnahmedorn Bohrfutter ISO40 / B18
- T-Nutensteine
- Austreiber
- Adapter ISO40- MK 3
- Adapter MK 3-MK 2
- Bedienwerkzeug
