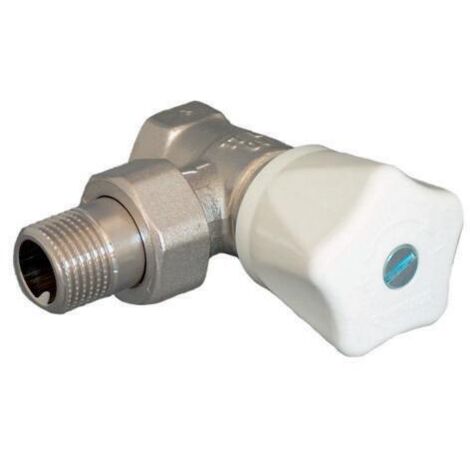

Oventrop HR Handregulierventil DN 15 1/2", PN 10 Eckausführung, Handrad Weiß

Oventrop HR Handregulierventil DN 15 1/2", PN 10 Eckausführung, Handrad Weiß

Das Oventrop Handregulierventil HR in Eckausführung ist für den Einsatz in Zweirohr-Zentralheizungsanlagen mit Zwangsumwälzung oder Schwerkraftzirkulation konzipiert. Das Ventil verfügt über ein weißes Handrad zur manuellen Durchflussregulierung und ist für einen Nenndruck von PN 10 ausgelegt. Es zeichnet sich durch eine vernickelte Oberfläche aus und ist für den Anschluss an Heizkörper mit 1/2 Zoll Innengewinde vorgesehen.

Wie ist das Handregulierventil HR konstruiert?

Das Ventil ist als Eckausführung in der Nennweite DN 15 gefertigt. Die manuelle Bedienung erfolgt intuitiv über das integrierte Handrad. Das Bauteil ist für den Einsatz in Zweirohrsystemen optimiert und bietet eine thermostatische Vorbereitung, wodurch eine flexible Anpassung an die jeweiligen Anforderungen der Heizungsanlage ermöglicht wird. Die robuste Konstruktion erfordert für die Installation keine speziellen Werkzeuge oder aufwendige Verarbeitungstechniken.

Welche Einsatzbedingungen sind zu beachten?

Das Handregulierventil ist für einen Nenndruck von PN 10 ausgelegt. Bei der Verwendung in Niederdruckdampfanlagen ist ein maximaler Betriebsdruck von 0,5 bar sowie eine maximale Betriebstemperatur von 110 °C einzuhalten. Das Ventil ist nicht für Einrohrsysteme geeignet und verfügt über keine automatische Durchflussregelung oder Voreinstellung.

Technische Daten

• Nennweite: DN 15
• Anschlussgröße: 1/2 Zoll
• Nenndruck: PN 10
• Kvs-Wert: 1,45
• Bauform: Eckausführung
• Oberflächenschutz: vernickelt
• Farbe Handrad: weiß
• Bauhöhe: 78 mm
• Max. Betriebstemperatur (Niederdruckdampf): 110 °C
• Max. Betriebsdruck (Niederdruckdampf): 0,5 bar

Das Oventrop Handregulierventil HR bietet eine zuverlässige Lösung für die manuelle Wärmeverteilung in Zentralheizungsanlagen. Mit einer Nennweite von DN 15, einem Kvs-Wert von 1,45 und der vernickelten Eckausführung ist es eine langlebige Komponente für die präzise Steuerung der Heizleistung. Die einfache Montage und die Eignung für Zweirohrsysteme machen es zu einer effizienten Wahl für die manuelle Regulierung.

Produktspezifikation

• Hersteller-Warengruppe: Raumklima
• Hersteller-Produktgruppe: "Bypass-Combi"/Umrüstventil
• Hersteller-Artikelnummer: 1190504
• Ausführung: Schlussstück/Innengewinde
• Bauhöhe: 78
• Form: rechtwinklig
• Oberflächenschutz: vernickelt
• Farbe des Knopfes: weiß
• Bedienung: manuelle Bedienung
• Automatische Durchflussregelung: nein
• Mit Staubkappe: nein
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Vorab einstellbar: nein
• Kvs-Wert: 1,45
• Voreinstellung: ohne
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
• Ausführung: Schlussstück/Innengewinde
• Bauhöhe: 78
• Form: rechtwinklig
• Oberflächenschutz: vernickelt
• Farbe des Knopfes: weiß
• Bedienung: manuelle Bedienung
• Automatische Durchflussregelung: nein
• Mit Staubkappe: nein
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Vorab einstellbar: nein
• Kvs-Wert: 1,45
• Voreinstellung: ohne
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
