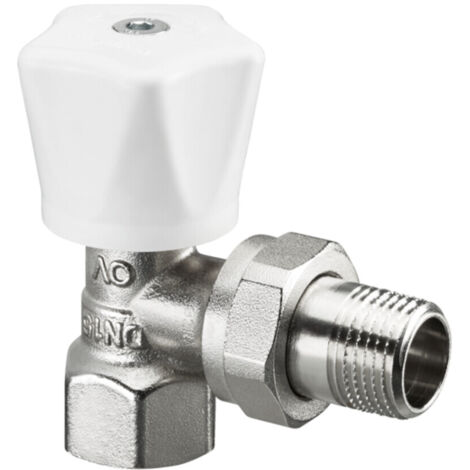

Oventrop HR Handregulierventil DN 20 3/4", PN 10 Eckausführung, Handrad Weiß

Oventrop HR Handregulierventil DN 20 3/4", PN 10 Eckausführung, Handrad Weiß

Das Oventrop Handregulierventil HR in Eckausführung ist für den Einsatz in Zweirohr-Zentralheizungsanlagen konzipiert. Es ermöglicht eine manuelle Regulierung des Durchflusses in Systemen mit Zwangsumwälzung oder Schwerkraftzirkulation. Das Ventil ist mit einem weißen Handrad ausgestattet und zeichnet sich durch eine vernickelte Oberfläche aus.

Für welche Anlagen ist das Ventil geeignet?

Das Handregulierventil HR ist speziell für Zweirohr-Zentralheizungsanlagen ausgelegt. Es ist nicht für Einrohrsysteme geeignet. Die Bedienung erfolgt manuell über das Handrad. Eine automatische Durchflussregelung oder eine Voreinstellungsfunktion sind bei diesem Modell nicht vorhanden. Bei der Verwendung in Niederdruckdampfanlagen ist eine maximale Betriebstemperatur von 110 °C sowie ein maximaler Betriebsdruck von 0,5 bar zu berücksichtigen.

Wie erfolgt die Montage?

Die Installation des Ventils ist unkompliziert, da keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich ist. Das Ventil verfügt über ein Innengewinde und ist als Eckausführung konzipiert, was die Integration in entsprechende Rohrleitungsnetze erleichtert.

Technische Daten

• Nennweite: DN 20
• Anschlussgröße: 3/4 Zoll
• Nenndruck: PN 10
• Bauform: Eckausführung
• Kvs-Wert: 1,45
• Oberflächenschutz: vernickelt
• Bedienungsart: manuell
• Farbe Handrad: weiß
• Max. Betriebstemperatur (Niederdruckdampf): 110 °C
• Max. Betriebsdruck (Niederdruckdampf): 0,5 bar

Das Oventrop Handregulierventil HR bietet eine solide Lösung für die manuelle Wärmeregulierung in Zweirohr-Zentralheizungsanlagen. Mit einem Nenndruck von PN 10, einer Nennweite von DN 20 und einem Kvs-Wert von 1,45 ist es für den Standardbetrieb ausgelegt. Die vernickelte Oberfläche sorgt für Beständigkeit, während die einfache Montage ohne Spezialwerkzeug eine effiziente Installation ermöglicht.

Produktspezifikation

• Hersteller-Warengruppe: Raumklima
• Hersteller-Produktgruppe: "Bypass-Combi"/Umrüstventil
• Hersteller-Artikelnummer: 1190506
• Ausführung: Schlussstück/Innengewinde
• Bauhöhe: 82
• Form: rechtwinklig
• Oberflächenschutz: vernickelt
• Farbe des Knopfes: weiß
• Bedienung: manuelle Bedienung
• Automatische Durchflussregelung: nein
• Mit Staubkappe: nein
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 3/4 Zoll (20)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Vorab einstellbar: nein
• Kvs-Wert: 1,45
• Voreinstellung: ohne
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
• Ausführung: Schlussstück/Innengewinde
• Bauhöhe: 82
• Form: rechtwinklig
• Oberflächenschutz: vernickelt
• Farbe des Knopfes: weiß
• Bedienung: manuelle Bedienung
• Automatische Durchflussregelung: nein
• Mit Staubkappe: nein
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 3/4 Zoll (20)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Vorab einstellbar: nein
• Kvs-Wert: 1,45
• Voreinstellung: ohne
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
