Oventrop Hydromat DF Differenzdruckregler DN 125 PN 16 Flansch, 200-1000mbar,GG Rotguss

Oventrop Hydromat DF Differenzdruckregler DN 125 PN 16 Flansch, 200-1000mbar,GG Rotguss

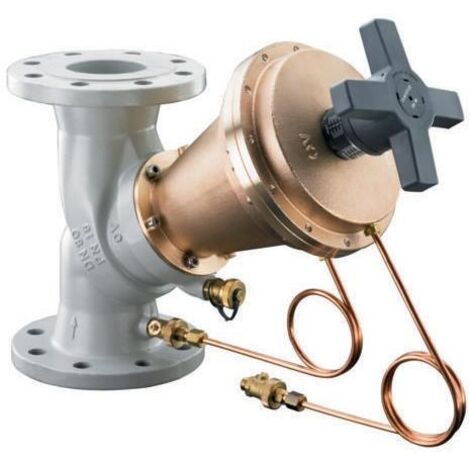

Der Oventrop Hydromat DFC ist ein präzises, ohne Hilfsenergie arbeitendes Differenzdruckregelventil für den Einsatz in geschlossenen Zentralheizungs- und Kühlanlagen. Das aus Grauguss gefertigte Ventil ermöglicht eine zuverlässige Differenzdruckregelung in Alt- und Neubauten. Mit einem stufenlos einstellbaren Sollwertbereich von 200 bis 1000 mbar sorgt das Gerät für einen konstanten Differenzdruck, indem es bei Druckanstiegen in der Anlage automatisch in Schließstellung geht. Die Installation ist für den Rücklauf vorgesehen.

Wie arbeitet der Hydromat DFC im System?

Das Differenzdruckregelventil fungiert als Proportionalregler, der den Differenzdruck auf den gewünschten Sollwert einregelt. Der Sollwert lässt sich stufenlos einstellen und bei Bedarf blockieren. Alle für die Bedienung relevanten Funktionselemente befinden sich an der Handradseite, was die Handhabung im laufenden Betrieb erleichtert. Neben der primären Regelaufgabe bietet das Ventil zusätzliche Funktionen wie das Absperren, Füllen und Entleeren der Anlage. Die wartungsfreie Spindelabdichtung durch einen doppelten EPDM-O-Ring trägt zur Langlebigkeit bei.

Welche Materialien und Anschlüsse werden verwendet?

Das Ventil ist für den Betrieb mit nicht aggressiven Flüssigkeiten wie Wasser oder geeigneten Wasser-Glykolgemischen gemäß VDI 2035 ausgelegt. Der Anschluss erfolgt beiderseits über Flansche nach DIN EN 1092-2. Die Konstruktion umfasst ein Kopfstück aus Rotguss, eine Spindel aus entzinkungsbeständigem Messing sowie einen Kegel aus Edelstahl mit EPDM-Dichtung. Die Baulänge entspricht der DIN EN 558-1, Grundreihe 1.

Technische Daten

• Nenndurchmesser: DN 125
• Druckstufe: PN 16
• Sollwertbereich Differenzdruck: 200 bis 1000 mbar
• Kvs-Wert: 145
• Anschlussart: Flansch nach DIN EN 1092-2
• Werkstoff Gehäuse: Grauguss (GJL-250)
• Werkstoff Kopfstück: Rotguss
• Werkstoff Kegel: Edelstahl
• Bauhöhe: 450 mm
• Kapillarrohrlänge: 1 m

Der Oventrop Hydromat DFC überzeugt durch seine robuste Bauweise aus Grauguss und Rotguss sowie seine präzise Regelcharakteristik. Durch den einstellbaren Sollwert von 200 bis 1000 mbar und den Kvs-Wert von 145 eignet sich das Ventil ideal für anspruchsvolle hydraulische Abgleiche in großen Heiz- und Kühlsystemen. Die Kombination aus einfacher Bedienung, integrierten Zusatzfunktionen wie Absperrung und Entleerung sowie der wartungsarmen Konstruktion macht dieses Ventil zu einer effizienten Lösung für eine stabile Anlagendynamik.

Lieferumfang

• 1x Oventrop Hydromat DFC Differenzdruckregler
• 1x Anschlusssatz mit Kapillarrohr

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armat.f.d.Hydraul.Abgleic
• Hersteller-Artikelnummer: 1064654
• Bauhöhe: 450
• Abschließbar: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Bedienung: Handrad
• Einstellbereich: 20 - 100
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Druckstufe Flansch: PN 16
• Sollwertanzeige: ja
• Messanschluss: Adapter
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Mit Mengenbegrenzer: ja
• Kvs-Wert: 145
• Nenndurchmesser: DN 125
