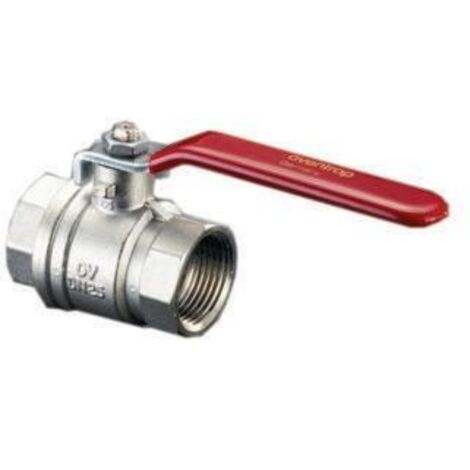

Oventrop Optiba Kugelhahn Hebelgriff DN 100 G 4" Innengewinde PN 16, Messing

Oventrop Optiba Kugelhahn Hebelgriff DN 100 G 4" Innengewinde PN 16, Messing

Der Oventrop Optibal Kugelhahn mit Hebelgriff in der Dimension DN 100 und G 4 Zoll Innengewinde ist eine robuste Armatur für hydraulische Systeme. Gefertigt aus entzinkungsbeständigem Messing, zeichnet sich dieser Kugelhahn durch seine 2-teilige Gehäusekonstruktion und den vollen Durchgang aus, der einen optimalen Medienstrom ermöglicht. Die Ausführung ist gerade und für einen Nenndruck von PN 16 ausgelegt.

Welche Konstruktionsmerkmale zeichnen den Optibal Kugelhahn aus?

Der Oventrop Optibal Kugelhahn bietet eine hohe Stabilität durch seine 2-teilige Bauweise. Das Herzstück bildet eine verchromte Messingkugel, die in Kombination mit Dichtschalen aus Polytetrafluorethylen (PTFE) für eine zuverlässige Dichtigkeit sorgt. Die Spindelabdichtung erfolgt primär und sekundär über Fluorkautschuk (FPM/FKM), was die Langlebigkeit der Armatur unterstützt. Die Bedienung erfolgt komfortabel über einen Hebelgriff aus verzinktem Stahl, der mit einer Kunststoffummantelung versehen ist.

Wie erfolgt die Installation und Anwendung?

Die Installation des Kugelhahns gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder Spezialwerkzeug erforderlich ist. Mit beiderseitigem Innengewinde lässt sich die Armatur direkt in entsprechende Rohrleitungssysteme integrieren. Der Kugelhahn ist für einen Ventilwinkel von 90 Grad ausgelegt, was eine schnelle und präzise Betätigung erlaubt. Durch die Verwendung von entzinkungsbeständigem Messing ist das Bauteil für den dauerhaften Einsatz in hydraulischen Anlagen konzipiert.

Technische Daten

• Nenndurchmesser: DN 100
• Anschluss: G 4 Zoll Innengewinde
• Druckstufe: PN 16
• Gehäusekonstruktion: 2-teilig
• Durchgang: Voller Durchgang
• Material Gehäuse: Messing, entzinkungsbeständig (DZR)
• Material Kugel: Messing, verchromt
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Spindeldichtung: Fluorkautschuk (FPM/FKM)
• Bedienung: Hebelgriff

Dieser Kugelhahn bietet eine zuverlässige Lösung für die Absperrung in hydraulischen Systemen. Dank der Kombination aus entzinkungsbeständigem Messing, der hochwertigen PTFE-Dichtung und der robusten 2-teiligen Gehäusekonstruktion ist eine dauerhafte Funktionalität sichergestellt. Mit einem Nenndurchmesser von DN 100 und einem G 4 Zoll Innengewinde eignet sich die Armatur ideal für anspruchsvolle Installationen, bei denen ein voller Durchgang und eine Druckfestigkeit von PN 16 gefordert sind.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: "Optibal"-Kugelhähne
• Hersteller-Artikelnummer: 1076032
• Ausführung: gerade
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Bedienung: Handgriff
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 100
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 16
• Ventilwinkel: 90
• Gehäusekonstruktion: 2-teilig
• Volldurchgang: ja
• Höhe Handgriff: 156
• Länge Handgriff: 250
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: Messing
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Nenndurchmesser Anschluss 1: DN 100
• Fettfrei: ja
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: Messing
• Material primäre Spindeldichtung: Fluorkautschuk (FPM/FKM)
• Material sekundäre Spindeldichtung: Fluorkautschuk (FPM/FKM)
