Oventrop Optiba Kugelhahn Hebelgriff DN 20 G 3/4" Innengewinde, G 3/4" Außengewinde PN 16, Messing

Oventrop Optiba Kugelhahn Hebelgriff DN 20 G 3/4" Innengewinde, G 3/4" Außengewinde PN 16, Messing

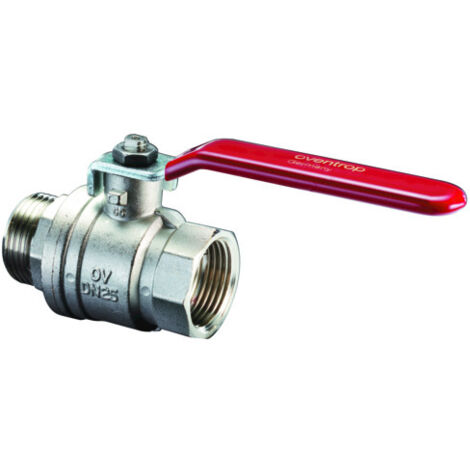

Der Oventrop Optibal Kugelhahn mit Hebelgriff ist eine robuste Armatur für den Einsatz in hydraulischen Systemen. Mit seinem vollen Durchgang und der hochwertigen Materialkombination aus vernickeltem Messing sowie einer verchromten Kugel bietet er eine zuverlässige Absperrlösung. Die Ausführung mit einem Innengewinde und einem Außengewinde in der Nennweite DN 20 ermöglicht eine flexible Integration in Rohrleitungsnetze.

Welche Eigenschaften zeichnen den Optibal Kugelhahn aus?

Der Kugelhahn ist als 2-teilige Gehäusekonstruktion ausgeführt. Die Kugel besteht aus Messing und ist für eine reibungsarme Betätigung verchromt. Zur Abdichtung kommen Dichtschalen aus Polytetrafluorethylen sowie eine O-Ring-Abdichtung aus Fluorkautschuk zum Einsatz. Der Hebelgriff aus verzinktem Stahl ist mit einer Kunststoffummantelung versehen, was die Bedienung erleichtert. Dank der entzinkungsbeständigen Werkstoffgüte ist das Bauteil widerstandsfähig gegenüber korrosiven Einflüssen.

Wie erfolgt die Installation?

Die Montage des Optibal Kugelhahns gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder besonderes Spezialwerkzeug erforderlich ist. Die Armatur ist für einen Nenndruck von PN 16 ausgelegt. Die Betätigung erfolgt manuell über den 90 Grad schwenkbaren Hebelgriff, der eine klare visuelle Rückmeldung über den aktuellen Schaltzustand des Ventils gibt.

Technische Daten

• Nenndurchmesser: DN 20
• Anschluss 1: G 3/4 Zoll Innengewinde
• Anschluss 2: G 3/4 Zoll Außengewinde
• Druckstufe: PN 16
• Gehäusematerial: Messing, vernickelt
• Kugelmaterial: Messing, verchromt
• Dichtungsmaterial: Polytetrafluorethylen (PTFE)
• Spindeldichtung: Fluorkautschuk (FPM/FKM)
• Durchgang: Volldurchgang
• Betätigung: Hebelgriff

Der Oventrop Optibal Kugelhahn überzeugt durch seine solide Verarbeitung und die einfache Handhabung. Mit einem Nenndurchmesser von DN 20 und der Kombination aus G 3/4 Zoll Innengewinde sowie G 3/4 Zoll Außengewinde ist er vielseitig einsetzbar. Die Auslegung auf PN 16 und die Verwendung hochwertiger Materialien wie PTFE und Fluorkautschuk unterstützen eine zuverlässige Funktion in hydraulischen Anlagen. Die Installation erfordert keinen hohen Aufwand, was den Kugelhahn zu einer effizienten Wahl für professionelle Anwendungen macht.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: "Optibal"-Kugelhähne
• Hersteller-Artikelnummer: 1076206
• Ausführung: gerade
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Bedienung: Handgriff
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 16
• Ventilwinkel: 90
• Gehäusekonstruktion: 2-teilig
• Volldurchgang: ja
• Höhe Handgriff: 50
• Länge Handgriff: 120
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: Messing
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Nenndurchmesser Anschluss 1: DN 20
• Fettfrei: ja
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: Messing
• Material primäre Spindeldichtung: Fluorkautschuk (FPM/FKM)
• Material sekundäre Spindeldichtung: Fluorkautschuk (FPM/FKM)
