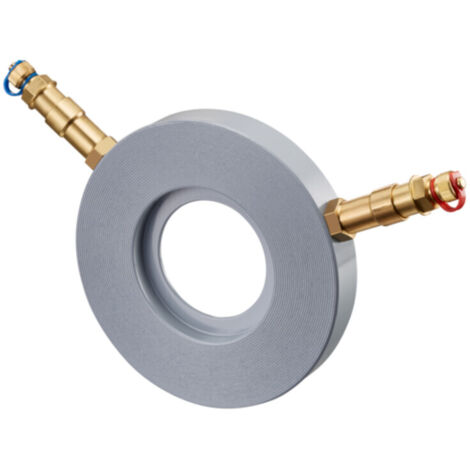

Oventrop Messblende mit 2 Messventilen DN 100 Zwischenflansch PN 16, Grauguss

Name: Oventrop Messblende mit 2 Messventilen DN 100 Zwischenflansch PN 16, Grauguss
Brand: OVENTROP
SKU: Oventrop 1060773
Price: 176.4 EUR
Availability: InStock

Ähnliches Produkt geliefert von

[22L0101103] Jauge pneumatique Watts Télévar Tlm 3 pour réservoirs de 0,90m à 3m

102,48 €

Verkauft von heizung-billiger.de

Produktinformationen

Beschreibung

Oventrop Messblende mit 2 Messventilen DN 100 Zwischenflansch PN 16, Grauguss

Die Oventrop Messblende in der Nennweite DN 100 ist eine robuste Komponente für den hydraulischen Abgleich in Heizungsanlagen. Gefertigt aus Grauguss (GJL-250), ist sie für den Einsatz als Zwischenflansch-Armatur konzipiert und für einen Betriebsdruck von PN 16 ausgelegt. Die Messblende ermöglicht eine präzise Durchflussmessung und ist mit zwei bereits montierten Classic Messventilen ausgestattet, die über verlängerte Messnippel verfügen.

Wie wird die Messblende eingesetzt?

Die Messblende ist für den Einbau zwischen Flansche nach EN 1092 PN 16 vorgesehen. Durch ihre Konstruktion aus Grauguss eignet sie sich für den Einsatz in Heizungswasserkreisläufen. Die Installation gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder besonderes Spezialwerkzeug erforderlich ist. Die Armatur ist für den stationären Betrieb konzipiert und nicht für eine manuelle Bedienung oder den Einsatz in Trinkwasserleitungen vorgesehen.

Welche technischen Merkmale zeichnen die Armatur aus?

Die Messblende bietet einen Kvs-Wert von 244, was eine effiziente hydraulische Einregulierung in entsprechenden Systemen unterstützt. Die Ausführung als Zwischenflansch-Variante sorgt für eine platzsparende Integration in bestehende Rohrleitungssysteme. Die Oberfläche des Gehäuses ist unbehandelt. Durch die zwei montierten Messventile mit verlängerten Messnippeln ist ein einfacher Zugang für Messgeräte sichergestellt, um den Volumenstrom exakt zu bestimmen.

Technische Daten

Nenndurchmesser: DN 100
Druckstufe: PN 16
Werkstoff: Gusseisen GG 25 (GJL-250)
Kvs-Wert: 244
Anschlussart: Zwischenflansch
Messanschlüsse: 2x Classic Messventile mit verlängerten Messnippeln

Die Oventrop Messblende DN 100 stellt eine Lösung für den hydraulischen Abgleich in Heizungsanlagen dar. Mit ihrem Kvs-Wert von 244 und der stabilen Ausführung aus Grauguss für PN 16 Druckstufen ermöglicht sie eine präzise Durchflusskontrolle. Die Montage zwischen Flanschen nach EN 1092 sowie die zwei montierten Messventile mit verlängerten Messnippeln erleichtern die Inbetriebnahme in professionellen Heizungssystemen.

Produktspezifikation

Hersteller-Warengruppe: Hydraulik
Hersteller-Produktgruppe: Armat.f.d.Hydraul.Abgleic
Hersteller-Artikelnummer: 1060773
Oberflächenschutz: unbehandelt
Anschluss 1: Flansch
Anschluss 2: Flansch
Werkstoffgüte: Gusseisen GG 25 (GJL-250)
Mit Thermometer: nein
Geeignet für Handbedienung: nein
Druckstufe Artikel: PN 16
Mit Entleerungsventil: nein
Mit verlängerten Messnippeln: ja
Thermostatisch: nein
Druckstufe Flansch: PN 16
Mit Messanschluss: nein
Mit Impulsleitungsanschluss: nein
Geeignet für warmes Trinkwasser: nein
Geeignet für Leitungswasser: nein
Geeignet für Heizungswasser: ja
Mit Kupplungsanschluss 1: nein
Mit Kupplungsanschluss 2: nein
Kvs-Wert: 244
Mit Standanzeiger: nein
Mit Messnippel: ja
Motorgesteuert: nein
Nenndurchmesser: DN 100
