Oventrop Messblende mit 2 Messventilen DN 500 Zwischenflansch PN 16, Stahl

Name: Oventrop Messblende mit 2 Messventilen DN 500 Zwischenflansch PN 16, Stahl
Brand: OVENTROP
SKU: Oventrop 1060762
Price: 4655.5 EUR
Availability: InStock

Ähnliches Produkt geliefert von

[22L0101103] Jauge pneumatique Watts Télévar Tlm 3 pour réservoirs de 0,90m à 3m

102,48 €

Verkauft von heizung-billiger.de

Produktinformationen

Beschreibung

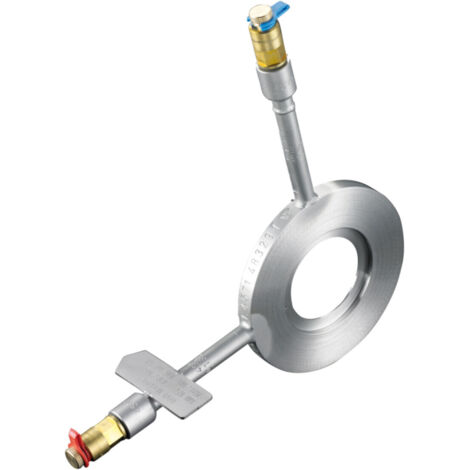

Oventrop Messblende mit 2 Messventilen DN 500 Zwischenflansch PN 16, Stahl

Die Oventrop Messblende in der Dimension DN 500 ist eine Komponente für den hydraulischen Abgleich in Heizungsanlagen. Ausgestattet mit zwei verlängerten Messventilen in Nadel-Technik, ermöglicht sie eine präzise Durchflussmessung. Die Ausführung als Zwischenflansch-Armatur ist für einen Betriebsdruck von PN 16 ausgelegt und besteht aus nichtrostendem Edelstahl der Werkstoffgüte 1.4571 (316 Ti).

Welche Vorteile bietet die Messblende?

Die Messblende zeichnet sich durch ihre Konstruktion aus nichtrostendem Edelstahl aus, die für den Einsatz in Heizungswasserkreisläufen konzipiert wurde. Durch die Integration von zwei verlängerten Messventilen mit Nadel-Technik wird eine Erfassung der Differenzdruckwerte ermöglicht, was die Grundlage für einen effizienten hydraulischen Abgleich bildet. Die Montage erfolgt als Zwischenflansch-Variante, was eine Integration in Rohrleitungssysteme nach EN 1092 PN 16 erlaubt. Für den Einbau sind keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Technische Daten

Nennweite: DN 500
Druckstufe: PN 16
Kvs-Wert: 4200
Werkstoff: Edelstahl 1.4571 (316 Ti)
Anschlussart: Zwischenflansch
Messventile: 2x verlängert (Nadel-Technik)
Eignung: Heizungswasser
Oberflächenschutz: Unbehandelt

Diese Messblende von Oventrop stellt eine Lösung für die Durchflussmessung in Heizungsanlagen dar. Mit einer Nennweite von DN 500, einem Kvs-Wert von 4200 und der Auslegung auf PN 16 bietet sie die Stabilität und Genauigkeit für hydraulische Anforderungen. Die Verwendung von Edelstahl 1.4571 sorgt für eine robuste Funktionalität, die den hydraulischen Abgleich in Systemen unterstützt.

Produktspezifikation

Hersteller-Warengruppe: Hydraulik
Hersteller-Produktgruppe: Armat.f.d.Hydraul.Abgleic
Hersteller-Artikelnummer: 1060762
Oberflächenschutz: unbehandelt
Anschluss 1: Flansch
Anschluss 2: Flansch
Werkstoffgüte: Edelstahl 316 Ti (1.4571)
Mit Thermometer: nein
Geeignet für Handbedienung: nein
Druckstufe Artikel: PN 16
Mit Entleerungsventil: nein
Mit verlängerten Messnippeln: ja
Thermostatisch: nein
Druckstufe Flansch: PN 16
Mit Messanschluss: nein
Mit Impulsleitungsanschluss: nein
Geeignet für warmes Trinkwasser: nein
Geeignet für Leitungswasser: nein
Geeignet für Heizungswasser: ja
Mit Kupplungsanschluss 1: nein
Mit Kupplungsanschluss 2: nein
Kvs-Wert: 4200
Mit Standanzeiger: nein
Mit Messnippel: ja
Motorgesteuert: nein
Oberflächenschutz: unbehandelt
Anschluss 1: Flansch
Anschluss 2: Flansch
Werkstoffgüte: Edelstahl 316 Ti (1.4571)
Mit Thermometer: nein
Geeignet für Handbedienung: nein
Druckstufe Artikel: PN 16
Mit Entleerungsventil: nein
Mit verlängerten Messnippeln: ja
Thermostatisch: nein
Druckstufe Flansch: PN 16
Mit Messanschluss: nein
Mit Impulsleitungsanschluss: nein
Geeignet für warmes Trinkwasser: nein
Geeignet für Leitungswasser: nein
Geeignet für Heizungswasser: ja
Mit Kupplungsanschluss 1: nein
Mit Kupplungsanschluss 2: nein
Kvs-Wert: 4200
Mit Standanzeiger: nein
Mit Messnippel: ja
Motorgesteuert: nein
Oberflächenschutz: unbehandelt
Anschluss 1: Flansch
Anschluss 2: Flansch
Werkstoffgüte: Edelstahl 316 Ti (1.4571)
Mit Thermometer: nein
Geeignet für Handbedienung: nein
Druckstufe Artikel: PN 16
Mit Entleerungsventil: nein
Mit verlängerten Messnippeln: ja
Thermostatisch: nein
Druckstufe Flansch: PN 16
Mit Messanschluss: nein
Mit Impulsleitungsanschluss: nein
Geeignet für warmes Trinkwasser: nein
Geeignet für Leitungswasser: nein
Geeignet für Heizungswasser: ja
Mit Kupplungsanschluss 1: nein
Mit Kupplungsanschluss 2: nein
Kvs-Wert: 4200
Mit Standanzeiger: nein
Mit Messnippel: ja
Motorgesteuert: nein

Eigenschaften

Marke
OVENTROP
Länge
50 cm
Breite
62 cm
Höhe
7 cm
Material
Stahl
