Oventrop Strangregulierventil Hydrocontrol VFN DN 200 PN 25 Flansch DIN, 2 Messventile,GGG 50

Oventrop Strangregulierventil Hydrocontrol VFN DN 200 PN 25 Flansch DIN, 2 Messventile,GGG 50

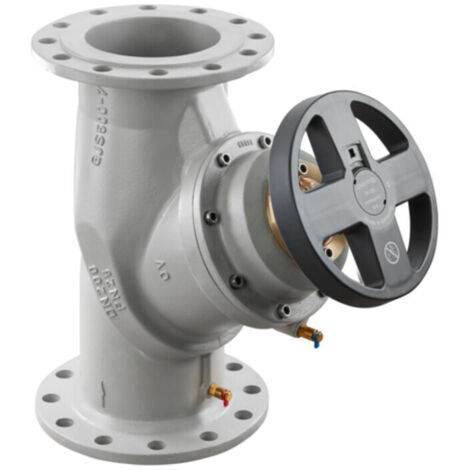

Das Oventrop Strangregulierventil Hydrocontrol VFN in der Dimension DN 200 ist ein Armaturenelement für den hydraulischen Abgleich in Heizungsanlagen. Das Ventil in Schrägsitzausführung ist für einen Nenndruck von PN 25 ausgelegt und verfügt über beiderseitige Flanschanschlüsse gemäß DIN EN 1092-2. Durch die Konstruktion aus Sphäroguss (EN-GJS-500) eignet sich das Bauteil für anspruchsvolle Anwendungen in der Gebäudetechnik, bei denen eine präzise Durchflussregulierung erforderlich ist.

Wie erfolgt die Durchflussregulierung?

Das Hydrocontrol VFN ermöglicht eine jederzeit kontrollierbare und stufenlose Voreinstellung über eine Hubbegrenzung. Diese Einstellung ist plombierbar. Alle wesentlichen Funktionselemente sind an der Handradseite angeordnet, was die Bedienung erleichtert. Die Spindelabdichtung ist wartungsfrei und wird durch einen doppelten O-Ring aus EPDM realisiert. Der Kegel ist mit einer Dichtung aus PTFE ausgestattet, während die Spindel aus entzinkungsbeständigem Messing gefertigt ist.

Welche Ausstattungsmerkmale bietet das Ventil?

Das Ventil ist mit zwei montierten Messventilen in G 1/4 Nadeltechnik ausgestattet, die eine Druckverlustmessung ermöglichen. Die Anordnung der Messventile und des F+E-Kugelhahns ist untereinander austauschbar, was eine flexible Anpassung an die Einbausituation erlaubt. Ein Standanzeiger ist vorhanden, um die Ventilstellung ablesen zu können. Die Montage erfolgt über die genormten Flanschanschlüsse.

Technische Daten

• Nenndurchmesser: DN 200
• Druckstufe: PN 25
• Kvs-Wert: 814,5
• Gehäusewerkstoff: Sphäroguss (EN-GJS-500)
• Anschlussart: Flansch nach DIN EN 1092-2
• Bedienhöhe: 467 mm
• Handraddurchmesser: 300 mm
• Dichtungsmaterial Kegel: PTFE
• Spindelmaterial: Entzinkungsbeständiges Messing

Das Oventrop Strangregulierventil Hydrocontrol VFN überzeugt durch die Materialwahl aus Sphäroguss und die präzise Einstellbarkeit mittels Hubbegrenzung. Mit einem Kvs-Wert von 814,5 und der Auslegung auf PN 25 bietet es eine Lösung für den hydraulischen Abgleich in großen Heizungssystemen. Die Handhabung durch die frontseitigen Funktionselemente und die Messventile unterstützen eine effiziente Inbetriebnahme in der Anlagentechnik.

Lieferumfang

• 1x Strangregulierventil Hydrocontrol VFN DN 200
• 2x Messventil G 1/4

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armat.f.d.Hydraul.Abgleic
• Hersteller-Artikelnummer: 1062456
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen EN-GJS-500-7 (GGG 50)
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 300
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 25
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Bedienhöhe: 467
• Kvs-Wert: 814,5
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 200
