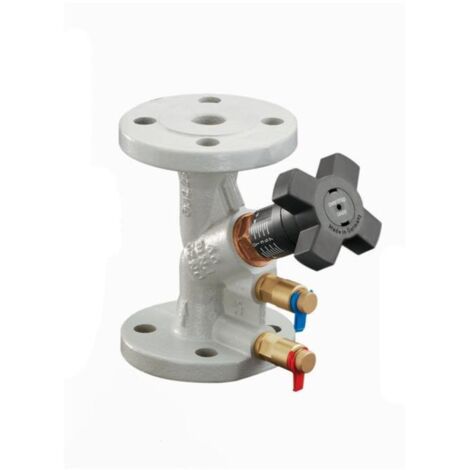

Oventrop Hydrocontrol VFC Strangregulierventil DN 25 PN 6 Flansch DIN, 2 Messventile, GG 25

Oventrop Hydrocontrol VFC Strangregulierventil DN 25 PN 6 Flansch DIN, 2 Messventile, GG 25

Das Oventrop Hydrocontrol VFC Strangregulierventil in der Ausführung DN 25 ist ein Bauteil für den hydraulischen Abgleich in Heizungsanlagen. Das Ventil in Schrägsitzausführung besteht aus robustem Grauguss und ermöglicht eine präzise, stufenlose Voreinstellung durch eine Hubbegrenzung. Mit einem Nenndurchmesser von DN 25 und einer Druckstufe von PN 6 ist es für den Einsatz in Systemen konzipiert. Die beidseitigen Flanschanschlüsse nach DIN EN 1092-2 ermöglichen eine Integration in das Rohrleitungssystem.

Wie ist das Hydrocontrol VFC aufgebaut?

Das Ventilgehäuse wird aus Grauguss gefertigt, während das Kopfstück und der Kegel aus Rotguss bestehen. Die Spindel ist aus entzinkungsbeständigem Messing gefertigt. Eine wartungsfreie Spindelabdichtung durch einen doppelten O-Ring aus EPDM sorgt für den Betrieb. Der Kegel ist mit einer Dichtung aus PTFE ausgestattet. Alle Funktionselemente sind auf der Handradseite angeordnet, was die Bedienung erleichtert. Zudem sind die Messventile und der F+E-Kugelhahn untereinander austauschbar.

Welche Vorteile bietet die Voreinstellung?

Die Voreinstellung des Strangregulierventils ist jederzeit kontrollierbar und kann bei Bedarf plombiert werden. Durch die präzise Hubbegrenzung lässt sich der Durchfluss regulieren, was die Effizienz der Anlage unterstützt. Das Ventil verfügt über zwei montierte Messventile, die eine Druckverlustmessung ermöglichen. Mit einem Kvs-Wert von 8,4 bietet das Modell eine Durchflusskapazität für den hydraulischen Abgleich in Heizungssystemen.

Technische Daten

• Nenndurchmesser: DN 25
• Druckstufe: PN 6
• Kvs-Wert: 8,4
• Werkstoff: Grauguss (GG 25)
• Anschlussart: Flansch nach DIN EN 1092-2
• Baulänge: DIN EN 558-1 Grundreihe 1
• Bedienhöhe: 118 mm
• Durchmesser Handrad: 70 mm

Das Oventrop Hydrocontrol VFC Strangregulierventil überzeugt durch seine Konstruktion aus Grauguss und die Einstellbarkeit mittels Hubbegrenzung. Mit einem Kvs-Wert von 8,4 und der Druckstufe PN 6 eignet es sich für den hydraulischen Abgleich in Heizungsanlagen. Die Handhabung durch die Anordnung aller Funktionselemente auf der Handradseite sowie die Abdichtung machen es zu einer Lösung für Installationen.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armat.f.d.Hydraul.Abgleic
• Hersteller-Artikelnummer: 1062677
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 70
• Druckstufe Artikel: PN 6
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 6
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Bedienhöhe: 118
• Kvs-Wert: 8,4
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 25
