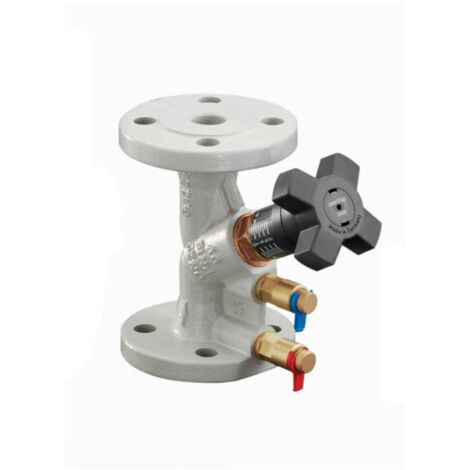

Oventrop Hydrocontrol VFC Strangregulierventil DN 50 PN 6 Flansch DIN, 2 Messventile, GG 25

Oventrop Hydrocontrol VFC Strangregulierventil DN 50 PN 6 Flansch DIN, 2 Messventile, GG 25

Das Oventrop Hydrocontrol VFC Strangregulierventil in der Ausführung DN 50 ist ein robustes Bauteil für den hydraulischen Abgleich in Heizungsanlagen. Das Ventil in Schrägsitzausführung besteht aus Grauguss und ermöglicht eine präzise, stufenlose Voreinstellung durch eine Hubbegrenzung. Mit einem Nenndurchmesser von DN 50 und einer Druckstufe von PN 6 ist es für den Einsatz in Heizungssystemen konzipiert. Die beidseitigen Flanschanschlüsse nach DIN EN 1092-2 ermöglichen eine sichere Integration in das Rohrleitungssystem.

Wie ist das Hydrocontrol VFC aufgebaut?

Das Ventilgehäuse wird aus Grauguss (GG 25) gefertigt, während das Kopfstück und der Kegel aus Rotguss bestehen. Die Spindel ist aus entzinkungsbeständigem Messing gefertigt. Für eine zuverlässige Abdichtung sorgt eine wartungsfreie Spindelabdichtung mittels doppelter EPDM-O-Ringe. Der Kegel ist mit einer Dichtung aus PTFE ausgestattet. Alle wesentlichen Funktionselemente sind auf der Handradseite angeordnet, was die Bedienung im laufenden Betrieb vereinfacht.

Welche Vorteile bietet die Voreinstellung?

Die Voreinstellung des Strangregulierventils ist jederzeit kontrollierbar und kann bei Bedarf plombiert werden. Durch die Schrägsitzausführung wird ein optimaler Durchfluss bei präziser Regelbarkeit erreicht. Das Ventil verfügt über zwei montierte Messventile (G 1/4), die eine exakte Differenzdruckmessung ermöglichen. Die Messventile sind untereinander austauschbar, was eine hohe Flexibilität bei der Installation und späteren Anpassungen im System bietet.

Technische Daten

• Nenndurchmesser: DN 50
• Druckstufe: PN 6
• Anschlussart: Flansch nach DIN EN 1092-2
• Kvs-Wert: 36
• Gehäusewerkstoff: Grauguss (GG 25)
• Baulänge: DIN EN 558-1 Grundreihe 1
• Handrad-Durchmesser: 70 mm
• Bedienhöhe: 145 mm

Das Oventrop Hydrocontrol VFC Strangregulierventil überzeugt durch seine robuste Konstruktion aus Grauguss und die präzise Einstellbarkeit für einen effizienten hydraulischen Abgleich. Mit einem Kvs-Wert von 36 und der bewährten Schrägsitzausführung bietet es eine zuverlässige Lösung für Heizungssysteme. Die einfache Handhabung der Voreinstellung sowie die integrierten Messventile unterstützen eine exakte Systemeinregulierung und tragen zu einem optimierten Anlagenbetrieb bei.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armat.f.d.Hydraul.Abgleic
• Hersteller-Artikelnummer: 1062680
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 70
• Druckstufe Artikel: PN 6
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 6
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Bedienhöhe: 145
• Kvs-Wert: 36
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 50
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 70
• Druckstufe Artikel: PN 6
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 6
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Bedienhöhe: 145
• Kvs-Wert: 36
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 50
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 70
• Druckstufe Artikel: PN 6
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 6
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Bedienhöhe: 145
• Kvs-Wert: 36
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 50
