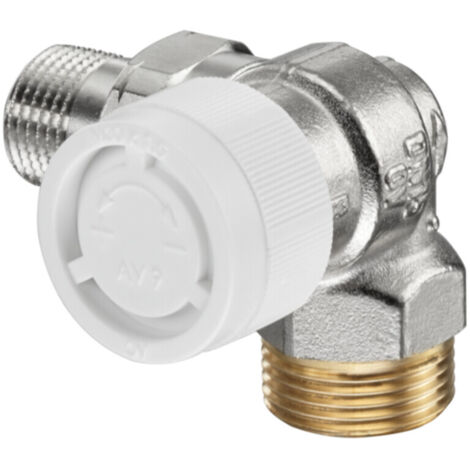

Oventrop AV 9 Thermostatventil DN 15 3/4" x 1/2", PN 10 Winkeleckausführung rechts

Oventrop AV 9 Thermostatventil DN 15 3/4" x 1/2", PN 10 Winkeleckausführung rechts

Das Oventrop Thermostatventil AV 9 in der Winkeleckausführung rechts ist eine Armatur für den manuellen hydraulischen Abgleich in Zweirohr-Zentralheizungsanlagen mit Zwangsumwälzung. Die Konstruktion aus Messing mit vernickeltem Gehäuse und einer Spindel aus nichtrostendem Stahl sorgt für eine robuste und langlebige Anwendung. Das Ventil ermöglicht eine präzise Wärmeverteilung durch eine von außen ablesbare, stufenlose Voreinstellung.

Wie erfolgt die Voreinstellung und Wartung?

Die Voreinstellung lässt sich komfortabel unter Anlagendruck vornehmen. Hierfür ist ein Bedienungswerkzeug oder ein Maulschlüssel der Größe SW 13 ausreichend. Ein wesentlicher Vorteil für die Instandhaltung ist die Möglichkeit, den Ventileinsatz bei Bedarf auszutauschen, ohne dass die Heizungsanlage entleert werden muss. Dies reduziert den Aufwand bei Wartungsarbeiten erheblich.

Welche Anschlussmöglichkeiten bietet das Ventil?

Das Thermostatventil ist für den Einsatz in Zweirohrsystemen konzipiert und verfügt über einen standardisierten Thermostat-Gewindeanschluss M 30 x 1,5. Die Armatur ist für den Anschluss von Gewinde- und Klemmverbindungen ausgelegt, was eine flexible Montage ermöglicht. Die Winkeleckausführung rechts ist für entsprechende Rohrleitungsführungen optimiert.

Technische Daten

• Nennweite: DN 15
• Anschluss Heizkörper: 1/2 Zoll
• Anschluss Rohrseite: 3/4 Zoll Außengewinde
• Thermostat-Gewindeanschluss: M 30 x 1,5
• Nenndruck: PN 10
• Kvs-Wert: 1
• KV-Wert: 0,36 - 0,67
• Material: Messing, vernickelt
• Ventilspindel: Nichtrostender Stahl

Das Oventrop AV 9 Thermostatventil überzeugt durch seine einfache Handhabung beim hydraulischen Abgleich und die hohe Materialqualität. Dank der stufenlosen Voreinstellung und der Möglichkeit zum Austausch des Ventileinsatzes unter Anlagendruck bietet es eine effiziente und wartungsfreundliche Lösung für moderne Zweirohr-Zentralheizungsanlagen. Mit einem Nenndruck von PN 10 und dem bewährten M 30 x 1,5 Anschluss ist es eine zuverlässige Komponente für eine präzise Temperaturregelung.

Produktspezifikation

• Hersteller-Warengruppe: Raumklima
• Hersteller-Produktgruppe: Thermostatventil-Unterteil
• Hersteller-Artikelnummer: 1183447
• Ausführung: Schlussstück/Außengewinde
• Form: Doppelwinkel rechts
• Oberflächenschutz: vernickelt
• Farbe des Knopfes: weiß
• Bedienung: thermostatisch mit Knopf
• Automatische Durchflussregelung: nein
• Mit Staubkappe: nein
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• KV-Wert: 0,36 - 0,67
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Kvs-Wert: 1
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
