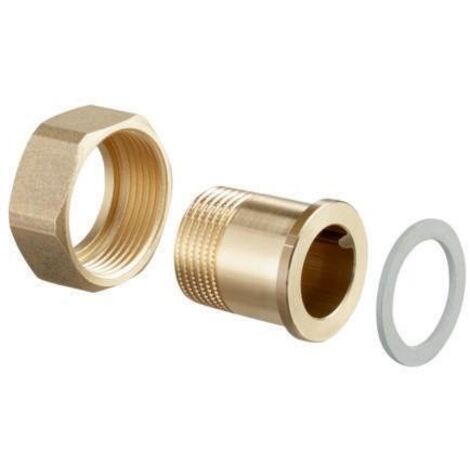

Oventrop Tüllenanschluss-Set 2", 2 Tüllen mit Außengewinde, flachdichtend mit Überwurfmutter

Oventrop Tüllenanschluss-Set 2", 2 Tüllen mit Außengewinde, flachdichtend mit Überwurfmutter

Das Oventrop Tüllenanschluss-Set 2 Zoll ermöglicht eine zuverlässige und flachdichtende Verbindung für Ventile mit Außengewinde. Das Set ist speziell auf die Anforderungen der HydroControl V, D und A Serien sowie die Produktgruppen Cocon QTZ, QTR und QFC abgestimmt. Durch die hochwertige Materialkombination aus Bronze und Messing sowie die beiliegenden Dichtungen aus PTFE ist eine dichte Installation in hydraulischen Systemen sichergestellt. Die Montage gestaltet sich unkompliziert und erfordert keine speziellen Werkzeuge.

Welche Eigenschaften zeichnen das Tüllenanschluss-Set aus?

Das Set ist für den Einsatz an Ventilen mit Außengewinde konzipiert und bietet eine gerade Formgebung. Die Anschlusskomponenten sind präzise gefertigt, wobei der Anschluss 1 aus Bronze (CuSn5Zn5Pb2) und der Anschluss 2 aus Messing besteht. Die flachdichtende Verbindung wird durch die mitgelieferten Dichtungen aus PTFE unterstützt, was eine hohe Beständigkeit in der Anwendung ermöglicht. Mit einem Nenndurchmesser von 2 Zoll am Anschluss 1 und einer robusten Auslegung für einen maximalen Arbeitsdruck von 16 bar bei 20 Grad Celsius ist das Set für anspruchsvolle hydraulische Anwendungen ausgelegt.

Technische Daten

• Nenndurchmesser Anschluss 1: 2 Zoll (DN 50)
• Nenndurchmesser Anschluss 2: 2 3/8 Zoll
• Max. Arbeitsdruck bei 20 °C: 16 bar
• Material Anschluss 1: Bronze (CuSn5Zn5Pb2)
• Material Anschluss 2: Messing
• Dichtungsmaterial: PTFE
• Anschlussart 1: Außengewinde (BSPT-R)
• Anschlussart 2: Überwurfmutter
• Bauform: Gerade

Das Oventrop Tüllenanschluss-Set überzeugt durch seine passgenaue Konstruktion für HydroControl und Cocon Ventile. Mit einer Nennweite von 2 Zoll und einer Druckfestigkeit von 16 bar bei 20 Grad Celsius bietet es eine stabile Lösung für hydraulische Installationen. Die Verwendung hochwertiger Materialien wie Bronze und Messing in Kombination mit PTFE-Dichtungen sorgt für eine zuverlässige Abdichtung und Langlebigkeit im Betrieb. Die einfache Montage ohne Spezialwerkzeug macht dieses Set zu einer effizienten Wahl für den professionellen Einsatz.

Lieferumfang

• 1x Oventrop Tüllenanschluss-Set (bestehend aus 2x Tüllen, 2x Überwurfmuttern, 2x Dichtungen)

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Cocon QTZ / QTR / QFC
• Hersteller-Artikelnummer: 1140797
• Form: gerade
• Anschluss 1: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Anschluss 2: Überwurfmutter
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: gestrahlt
• Verschlossen: nein
• Radius des Bogens: 0
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: 2 3/8 Zoll
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 59,6
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Material Dichtung: Polytetrafluorethylen (PTFE)
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 16
• Nenndurchmesser Anschluss 1: 2 Zoll (50)
• Werkstoff des Anschlusses 1: Bronze
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: CuSn5Zn5Pb2
