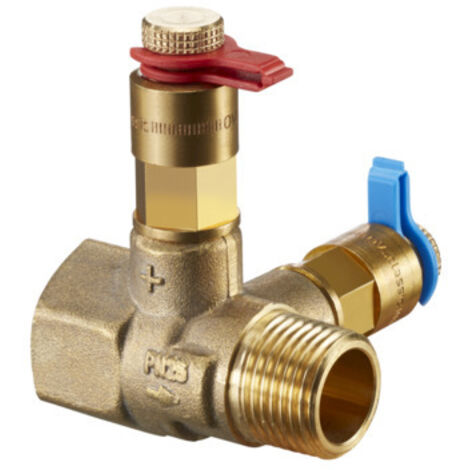

Oventrop Messblende mit 2 Messventilen und Steckkupplung, DN 25 1" Innengewinde und Außengewinde, Messing

Oventrop Messblende mit 2 Messventilen und Steckkupplung, DN 25 1" Innengewinde und Außengewinde, Messing

Die Oventrop Messblende mit zwei Messventilen ist eine Komponente für den hydraulischen Abgleich in Heizungsanlagen. Gefertigt aus entzinkungsbeständigem Messing, ermöglicht sie eine präzise Durchflussmessung. Mit einem Nenndurchmesser von DN 25 und einer Kombination aus Innengewinde und Außengewinde ist sie für einen Nenndruck von bis zu PN 25 ausgelegt.

Wie unterstützt die Messblende den hydraulischen Abgleich?

Die Messblende dient der Erfassung von Durchflusswerten in Heizungssystemen. Durch die Ausstattung mit zwei Classic-Messventilen, die auf Nadeltechnik basieren, ermöglicht sie eine Messung der Druckdifferenz. Dies ist eine Voraussetzung für einen effizienten hydraulischen Abgleich, um eine gleichmäßige Wärmeverteilung sicherzustellen. Die Konstruktion aus entzinkungsbeständigem Messing sorgt für Beständigkeit gegenüber Heizungswasser.

Welche technischen Merkmale zeichnen das Produkt aus?

Die Installation erfordert keine speziellen Werkzeuge. Die Messblende ist für den Betrieb mit Heizungswasser optimiert. Mit einem Kvs-Wert von 8,6 bietet sie eine definierte Durchflusscharakteristik. Die Bauweise mit einer Bedienhöhe von 66 mm erlaubt eine Integration in Rohrleitungssysteme, wobei die Kombination aus 1 Zoll Innengewinde und Außengewinde eine Montage ermöglicht.

Technische Daten

• Nenndurchmesser: DN 25
• Anschluss: 1 Zoll Innengewinde und Außengewinde
• Druckstufe: PN 25
• Kvs-Wert: 8,6
• Werkstoff: Entzinkungsbeständiges Messing
• Messmethode: Nadeltechnik (Classic-Messtechnik)
• Bedienhöhe: 66 mm
• Eignung: Heizungswasser

Die Oventrop Messblende überzeugt durch ihre Verarbeitung aus entzinkungsbeständigem Messing und ihre Funktionalität bei der Durchflussmessung. Mit einem Nenndruck von PN 25 und einem Kvs-Wert von 8,6 ist sie ein Instrument für den hydraulischen Abgleich in Heizungsanlagen. Die präzise Nadeltechnik der zwei Messventile macht sie zu einer Lösung zur Optimierung der Anlageneffizienz.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armaturen für den Hydraulischen Abgleich
• Hersteller-Artikelnummer: 1060608
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Mit Thermometer: nein
• Geeignet für Handbedienung: nein
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 25
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 66
• Kvs-Wert: 8,6
• Mit Standanzeiger: nein
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 25
