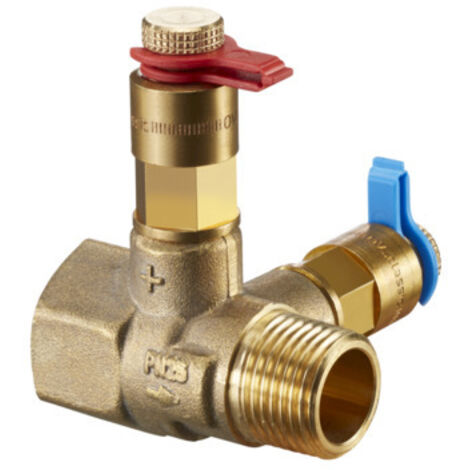

Oventrop Messblende mit 2 Messventilen und Steckkupplung, DN 50 2" Innengewinde und Außengewinde, Messing

Oventrop Messblende mit 2 Messventilen und Steckkupplung, DN 50 2" Innengewinde und Außengewinde, Messing

Die Oventrop Messblende mit zwei Messventilen ist eine robuste Armatur für den hydraulischen Abgleich in Heizungsanlagen. Gefertigt aus entzinkungsbeständigem Messing (DZR), ermöglicht sie eine präzise Durchflussmessung in Systemen mit einem Nenndurchmesser von DN 50. Die Kombination aus 2 Zoll Innengewinde und Außengewinde sorgt für eine flexible Integration in das Rohrleitungsnetz.

Welche technischen Merkmale zeichnen die Messblende aus?

Die Messblende ist für einen Betriebsdruck von bis zu PN 25 ausgelegt und für den Einsatz in Heizungswasser-Systemen optimiert. Durch die integrierte Nadeltechnik der Classic-Messtechnik wird eine zuverlässige Erfassung der Durchflusswerte ermöglicht. Die Konstruktion aus entzinkungsbeständigem Messing ermöglicht eine hohe Beständigkeit im Anlagenbetrieb. Mit einem Kvs-Wert von 48 bietet das Bauteil eine definierte Charakteristik für eine exakte hydraulische Einregulierung.

Wie erfolgt die Installation?

Die Installation der Messblende gestaltet sich unkompliziert, da keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich sind. Das Bauteil verfügt über zwei montierte Messventile, die eine einfache Anbindung von Messgeräten erlauben. Die Armatur ist nicht für den Einsatz in Trinkwasser- oder Leitungswassersystemen vorgesehen.

Technische Daten

• Nenndurchmesser: DN 50
• Anschluss: 2 Zoll Innengewinde und Außengewinde
• Druckstufe: PN 25
• Werkstoff: Messing, entzinkungsbeständig (DZR)
• Kvs-Wert: 48
• Bedienhöhe: 81 mm
• Messtechnik: Classic-Nadeltechnik

Diese Messblende von Oventrop stellt eine zuverlässige Komponente für den hydraulischen Abgleich dar. Durch die robuste Ausführung aus entzinkungsbeständigem Messing und die Auslegung auf PN 25 ist sie für anspruchsvolle Heizungsinstallationen geeignet. Mit einem Nenndurchmesser von DN 50 und einem Kvs-Wert von 48 unterstützt sie eine präzise Durchflussmessung, die für einen effizienten Anlagenbetrieb essenziell ist.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armaturen für den Hydraulischen Abgleich
• Hersteller-Artikelnummer: 1060616
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Mit Thermometer: nein
• Geeignet für Handbedienung: nein
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 25
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 81
• Kvs-Wert: 48
• Mit Standanzeiger: nein
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 50
