Oventrop Regudis W-HTF Wohnungsstation direkter Heizkreis 17 l/min, Wärmetauscher Nickelgelötet

Oventrop Regudis W-HTF Wohnungsstation direkter Heizkreis 17 l/min, Wärmetauscher Nickelgelötet

Die Oventrop Regudis W-HTF Wohnungsstation mit direktem Heizkreis ist eine effiziente Lösung zur zentralen Versorgung einer Wohneinheit mit Wärme und Trinkwasser. Die als anschlussfertige Einheit auf einem Halterungsblech montierte Station zeichnet sich durch eine Zapfleistung von 17 l/min aus. Durch den Einsatz hochwertiger Komponenten wie einem nickelgelöteten Edelstahl-Plattenwärmetauscher und einer präzisen Regelungstechnik ermöglicht sie eine zuverlässige Warmwasserbereitung und Heizungssteuerung in Wohngebäuden.

Wie ist die Wohnungsstation aufgebaut?

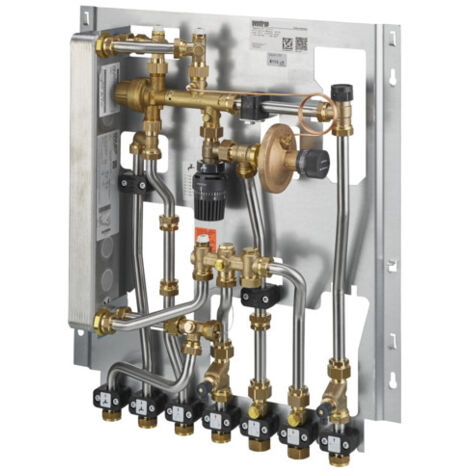

Die Regudis W-HTF ist als kompakte, dichtgeprüfte Einheit konzipiert, die eine einfache Installation ermöglicht. Der senkrecht eingebaute Plattenwärmetauscher aus Edelstahl reduziert das Risiko von Verkalkungen signifikant. Für die Trinkwasserversorgung sorgt ein Proportionalmengenregler mit Trinkwasservorrangschaltung und einer integrierten Kaltwasserdrosselscheibe. Die Bauteile des Trinkwasserkreises sind speziell beschichtet, um eine hohe Langlebigkeit zu unterstützen. Zur präzisen Steuerung der Warmwasseraustrittstemperatur dient ein thermostatischer Temperaturregler mit einem schnell reagierenden Fühler.

Welche Funktionen bietet die Heizungsregelung?

Die Station ist für den direkten Anschluss an den Heizkreis ausgelegt und verfügt über ein Zonenventil zur Volumenstromeinstellung, das optional mit einem Stellantrieb erweitert werden kann. Ein Differenzdruckregelventil im Heizungsrücklauf stellt sicher, dass der Differenzdruck auch bei schnellen Laständerungen während der Warmwasserzapfung stabil bleibt. Zur Wartungsfreundlichkeit tragen die integrierten Schmutzfänger im Heizungsvorlauf und im Heizkreisrücklauf bei. Zudem sind Entlüftungs- und Entleerungsmöglichkeiten für den Heizkreis vorhanden.

Wie erfolgt die Einbindung in das Leitungsnetz?

Die Anbindung an die Versorgungsleitungen sowie an den Heiz- und Trinkwasserkreis der Wohnung erfolgt über sieben flachdichtende Überwurfmuttern in der Dimension G 3/4. Die Rohrleitungen bestehen aus Edelstahl. Die Station ist bereits mit Passstücken für den Einbau eines Wärmezählers (110 mm, G 3/4) sowie eines Kaltwasserzählers (110 mm, G 3/4) ausgestattet. Ein Reduzierstück für den Fühleranschluss G 1/2 ermöglicht zudem den Einsatz von direkt tauchenden Fühlern.

Technische Daten

• Zapfleistung: 17 l/min
• Bauhöhe: 665 mm
• Baulänge: 565 mm
• Bautiefe: 110 mm
• Anschlussgröße: G 3/4
• Min. Kaltwasserdruck: 2,5 bar
• Min. Differenzdruck Versorgung: 300 mbar
• Zapftemperatur: 45 - 60 °C
• Einstellbereich Warmwasser: 40 - 70 °C

Die Oventrop Regudis W-HTF Wohnungsstation bietet eine durchdachte Technik für die effiziente Wärme- und Trinkwasserversorgung. Mit einer Zapfleistung von 17 l/min und einem robusten, nickelgelöteten Edelstahl-Plattenwärmetauscher sorgt sie für einen zuverlässigen Betrieb. Die einfache Montage auf dem Halterungsblech sowie die vorbereiteten Anschlüsse für Zähler machen sie zu einer flexiblen Lösung für moderne Wohnkonzepte, die eine präzise Regelung der Warmwasseraustrittstemperatur und eine stabile Heizungsversorgung erfordern.

Produktspezifikation

• Hersteller-Warengruppe: Stationen, Speicher
• Hersteller-Produktgruppe: "Regudis" Wohnungsstation
• Hersteller-Artikelnummer: 1341152
• Baulänge: 565
• Bauhöhe: 665
• Bautiefe: 110
• Mit Passstück für Wärmezähler: ja
• Mit Wärmezähler: nein
• Trinkwasserleistung: 42
• Einstellbereich Temperatur heißes Leitungswasser: 40 - 70
• Nenndurchmesser Warmwasseranschluss: 3/4 Zoll (20)
• Nenndurchmesser Kaltwasseranschluss: 3/4 Zoll (20)
• Zapfleistung bei 60 °C, Dauerbetrieb: 17
• Wechselschalter mit doppelter Trennung: nein
• Nenndurchmesser Heizung: 3/4 Zoll (20)
• Nenndurchmesser Zufuhr: 3/4 Zoll (20)
• Nenndurchmesser Rücklauf: 3/4 Zoll (20)
• Baulänge: 565
• Bauhöhe: 665
• Bautiefe: 110
• Mit Passstück für Wärmezähler: ja
• Mit Wärmezähler: nein
• Trinkwasserleistung: 42
• Einstellbereich Temperatur heißes Leitungswasser: 40 - 70
• Nenndurchmesser Warmwasseranschluss: 3/4 Zoll (20)
• Nenndurchmesser Kaltwasseranschluss: 3/4 Zoll (20)
• Zapfleistung bei 60 °C, Dauerbetrieb: 17
• Max. Arbeitsdruck: 1000
• Wechselschalter mit doppelter Trennung: nein
• Nenndurchmesser Heizung: 3/4 Zoll (20)
• Nenndurchmesser Zufuhr: 3/4 Zoll (20)
• Nenndurchmesser Rücklauf: 3/4 Zoll (20)
• Baulänge: 565
• Bauhöhe: 665
• Bautiefe: 110
• Mit Passstück für Wärmezähler: ja
• Mit Wärmezähler: nein
• Trinkwasserleistung: 42
• Einstellbereich Temperatur heißes Leitungswasser: 40 - 70
• Nenndurchmesser Warmwasseranschluss: 3/4 Zoll (20)
• Nenndurchmesser Kaltwasseranschluss: 3/4 Zoll (20)
• Zapfleistung bei 60 °C, Dauerbetrieb: 17
• Max. Arbeitsdruck: 1000
• Wechselschalter mit doppelter Trennung: nein
• Nenndurchmesser Heizung: 3/4 Zoll (20)
• Nenndurchmesser Zufuhr: 3/4 Zoll (20)
• Nenndurchmesser Rücklauf: 3/4 Zoll (20)
