Allgemeine Beschreibung

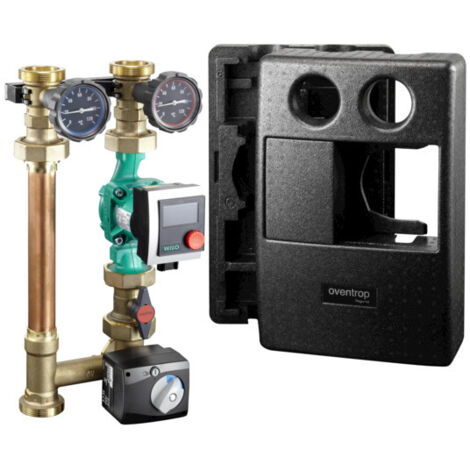

Die Oventrop Regumat M3-180 Station DN 32 ist eine effiziente Lösung für die Anbindung eines gemischten Heizkreises. Ausgestattet mit einer Wilo PARA 30-180/6-43/SC-9 Pumpe, einem Dreiwegemischer inklusive Stellmotor und einer Universalwärmedämmung, vereint diese Station alle notwendigen Armaturen für die Verbindung von Wärmeerzeuger, Pumpen und Rohrleitungen. Sie ermöglicht eine zeit- und platzsparende Montage und eignet sich für einen empfohlenen Einsatzbereich von bis zu 65 kW.Technische daten
- Nennweite: DN 32
- Pumpentyp: Wilo PARA 30-180/6-43/SC-9
- Empfohlener Einsatzbereich: 65 kW (bei dT = 20K, dp = 100 mbar)
- Max. Betriebstemperatur: 95 °C
- Max. Betriebsdruck: 10 bar
- Kvs-Wert: 8.1
- Achsabstand: 125 mm
- Anschluss Heizkreis: G 2 AG flachdichtend
- Anschluss Wärmeerzeuger: G 2 AG flachdichtend
- Pumpenbaulänge: 180 mm
- Baulänge: 350 mm
- Bauhöhe: 530 mm
- Bautiefe: 221 mm
Kompatibilität und Zubehör
Die Station ist modular aufgebaut und kann bei Bedarf mit weiterem Zubehör erweitert werden. Der enthaltene Pumpenkugelhahn erlaubt einen einfachen Pumpenwechsel, ohne dass Anlagenteile entleert werden müssen. Vor- und Rücklaufanschlüsse können vor Ort individuell gewechselt werden, was die Flexibilität bei der Installation erhöht.
Installation
Die Regumat M3-180 Station ermöglicht eine zeit- und platzsparende Montage der Heizkessel an die Rohrleitungssysteme. Die Stationen beinhalten alle Armaturen, die für die Verbindung von Wärmeerzeuger, Pumpen und Rohrleitungen notwendig sind.
Anwendung
Die Station ermöglicht das vor- und rücklaufseitige Absperren des Heizkreises, was Wartungsarbeiten erleichtert. Ein integriertes Sperrventil im Rücklaufstrang verhindert zuverlässig Fehlzirkulationen. Zur Überwachung der Betriebstemperaturen sind zwei Thermometer direkt in die Handgriffe integriert.
Weitere Informationen
Die Stationen zeichnen sich durch eine hohe Funktionssicherheit durch wartungsfreie Armaturen und hochwertige Materialien aus. Technische Änderungen vorbehalten.
