Oventrop Regudis W-HTF Wohnungsstation gemischter Heizkreis 15 l/min, mit Hochtemperaturabgang, Wärmetauscher Nickelgelötet

Oventrop Regudis W-HTF Wohnungsstation gemischter Heizkreis 15 l/min, mit Hochtemperaturabgang, Wärmetauscher Nickelgelötet

Die Oventrop Regudis W-HTF Wohnungsstation ist eine kompakte und effiziente Lösung für die zentrale Versorgung von Wohnungen mit Trinkwarmwasser und Heizwärme. Diese anschlussfertige Einheit ist speziell für den Betrieb mit einer Fußbodenheizung konzipiert und verfügt zusätzlich über einen Hochtemperaturabgang für einen Radiatorkreis. Mit einer Zapfleistung von 15 Litern pro Minute und einem nickelgelöteten Edelstahl-Plattenwärmetauscher bietet die Station eine zuverlässige Warmwasserbereitung bei gleichzeitig reduziertem Verkalkungsrisiko.

Wie ist die Wohnungsstation aufgebaut?

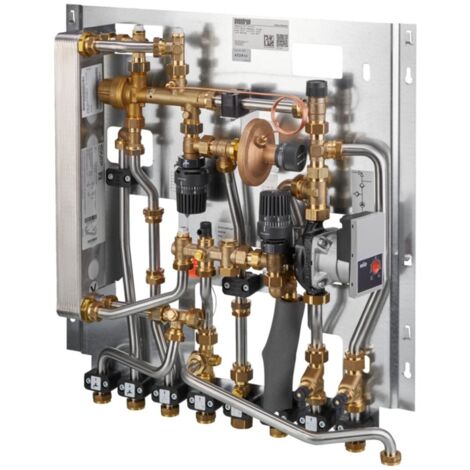

Die Regudis W-HTF wird als komplett auf einem Halterungsblech montierte und bereits dichtgeprüfte Einheit geliefert. Alle Rohrleitungen bestehen aus hochwertigem Edelstahl mit einem Durchmesser von 18 x 1 mm. Zur präzisen Regelung der Warmwasseraustrittstemperatur ist ein thermostatischer Temperaturregler mit einem schnell reagierenden Fühler integriert. Ein Proportionalmengenregler mit Trinkwasservorrangschaltung sowie eine eingebaute Kaltwasserdrosselscheibe sorgen für eine effiziente Steuerung des Trinkwasserkreises, dessen Bauteile zusätzlich beschichtet sind.

Welche Funktionen bietet die Heizungsregelung?

Für die optimale Steuerung der Wohnungsheizung ist die Station mit einer Einspritzschaltung zur Regelung der Vorlauftemperatur ausgestattet. Ein Zonenventil ermöglicht die Volumenstromeinstellung, wobei eine Montagemöglichkeit für einen optionalen Stellantrieb besteht. Zur Aufrechterhaltung des Differenzdrucks bei schnellen Laständerungen während der Warmwasserzapfung dient ein Differenzdruckregelventil im Heizungsrücklauf. Schmutzfänger im Heizungsvorlauf und im Heizkreisrücklauf schützen die Komponenten vor Verunreinigungen.

Welche Anschlussmöglichkeiten sind vorhanden?

Die Station ist für eine einfache Integration in bestehende Systeme ausgelegt. Sie verfügt über Passstücke für den Einbau eines Wärmezählers sowie eines Kaltwasserzählers mit einer Baulänge von jeweils 110 mm. Der Anschluss an die Versorgungsleitungen sowie an den Heiz- und Trinkwasserkreis der Wohnung erfolgt über sieben flachdichtende G 3/4 Überwurfmuttern. Die integrierte Wilo Yonos Para RS 15/1-6 RKA Pumpe unterstützt den effizienten Betrieb des gemischten Heizkreises.

Technische Daten

• Zapfleistung: 15 l/min
• Maximaler Arbeitsdruck: 10 bar
• Minimale Kaltwasserdruck: 2,5 bar
• Minimale Differenzdruck Versorgung: 300 mbar
• Einstellbereich Warmwassertemperatur: 40 - 70 °C
• Anschlussgröße: G 3/4
• Bauhöhe: 665 mm
• Baulänge: 630 mm
• Bautiefe: 110 mm

Die Oventrop Regudis W-HTF Wohnungsstation überzeugt durch ihre robuste Bauweise und die durchdachte Anordnung der Komponenten auf einem kompakten Halterungsblech. Mit einer Zapfleistung von 15 l/min und der flexiblen Regelung über den gemischten Heizkreis sowie den zusätzlichen Hochtemperaturabgang stellt sie eine leistungsstarke Lösung für moderne Wohnkonzepte dar. Die einfache Installation und die hochwertige Verarbeitung der Edelstahl-Rohrleitungen ermöglichen einen zuverlässigen Betrieb bei einem maximalen Arbeitsdruck von 10 bar.

Produktspezifikation

• Hersteller-Warengruppe: Stationen, Speicher
• Hersteller-Produktgruppe: "Regudis" Wohnungsstation
• Hersteller-Artikelnummer: 1341361
• Baulänge: 630
• Bauhöhe: 665
• Bautiefe: 110
• Mit Passstück für Wärmezähler: ja
• Mit Wärmezähler: nein
• Primäre Vorlauftemperatur: 20 - 50
• Trinkwasserleistung: 36
• Einstellbereich Temperatur heißes Leitungswasser: 40 - 70
• Nenndurchmesser Warmwasseranschluss: 3/4 Zoll (20)
• Nenndurchmesser Kaltwasseranschluss: 3/4 Zoll (20)
• Zapfleistung bei 60 °C, Dauerbetrieb: 15
• Wechselschalter mit doppelter Trennung: nein
• Nenndurchmesser Heizung: 3/4 Zoll (20)
• Nenndurchmesser Zufuhr: 3/4 Zoll (20)
• Nenndurchmesser Rücklauf: 3/4 Zoll (20)
• Max. Arbeitsdruck: 1000
