Allgemeine Beschreibung

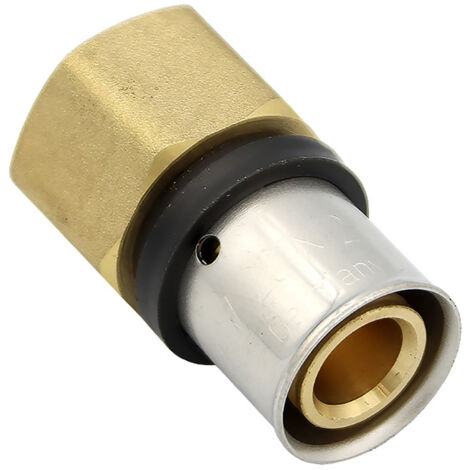

Der Pressfitting Übergang 20x2 mm - 1/2 Zoll Innengewinde TH Kontur ist ein hochwertiges Produkt, das aus Messing gefertigt ist und speziell für die Verwendung mit Mehrschichtverbundrohren und Verbundrohren entwickelt wurde. Dieses Alu-Verbundrohr-System bietet maximalen Komfort für Trinkwasserinstallationen und gewährleistet durch die Presskontur “TH” optimale Sicherheit. Die integrierten Features wie das Kontrollfenster und der Kunststoffführungsring erleichtern die Installation erheblich.Technische daten
- DVGW zertifiziert für Trinkwasser (DW-8501BS5049)
- Spitzentemperatur: 100°C (gemäß ISO 10508 / UNI 10954)
- Dauerbelastbarkeit: 10 bar / 70°C / 50 Jahre
- Maximale Betriebstemperatur: 95°C
- Material: Warmpressmessing
- Größe: 20 x 2 mm
- Gewindegröße: 1/2 Zoll Innengewinde
- Gewicht: 90 g
- Presshülse aus Edelstahl
- Zwei O-Ringe aus EPDM
Kompatibilität und Zubehör
- Alu-Verbundrohre
- Rohrschere
- Kalibrierer
- Biegefedern
- Pressfitting Blindstopfen
- Pressfitting Verschraubungen
- Pressfitting Anschlüsse
- Pressfitting Zubehör
- Pressfitting Kupplungen
- Pressfitting T-Stücke
- Pressfitting Winkel
Installation
Für die Installation des Pressfittings benötigen Sie lediglich das Aluminium-Mehrschichtverbundrohr, eine Rohrschere, einen Kalibrierer und eine geeignete Pressmaschine. Das Alu-Verbundrohr wird mit einer Rohrschere auf die gewünschte Länge gekürzt. Anschließend sorgt das Kalibrieren dafür, dass das Rohrende wieder absolut rund ist und entgratet wird. Das Rohr wird innen angefast, um eine Beschädigung des O-Rings beim Einführen des Fittings zu vermeiden. Die drei Öffnungen am Ende der Edelstahlhülse geben zusätzliche Sicherheit für eine korrekte Verpressung.Anwendung
Die Pressfittings ermöglichen eine schnelle und sichere Herstellung von Rohrverbindungen. Es ist wichtig, die Fittings mit dem DVGW-zertifizierten Pipetec-Aluminium-Mehrschichtverbundrohr zu verwenden, um eine einwandfreie Funktion der Rohrverbindung sicherzustellen. Eine korrekte und fachgerechte Kalibrierung und Entgratung ist entscheidend und sollte mit geeignetem Werkzeug erfolgen.Weitere Informationen
- Hinweis auf die Zulassungen von Pipetec sowie den Herstellern HakaGerodurAG (DW-8501CO0193) und JansenAG (DW-8501BS5049)
