Allgemeine Beschreibung

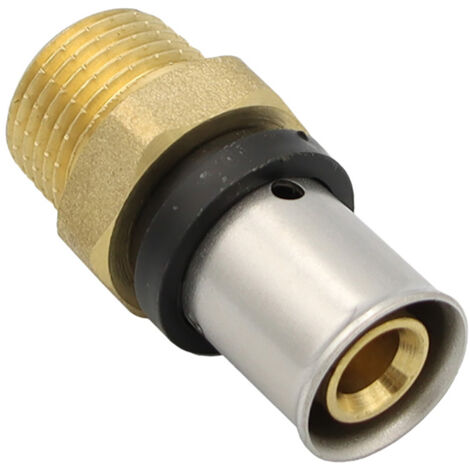

Der Pipetec Pressfitting Übergang 16x2 mm - 1/2 Zoll AG TH Kontur ist ein hochwertiger Fitting, der aus Messing gefertigt ist und speziell für die Verwendung mit Mehrschichtverbundrohren und Verbundrohren entwickelt wurde. Er bietet eine optimale Sicherheit durch die Presskontur “TH” und ist ideal für Trinkwasserinstallationen geeignet.Technische daten
- Größe: 16 x 2 mm
- Gewindegröße: 1/2 Zoll Außengewinde
- Dauerbelastbarkeit: 10 bar / 70°C / 50 Jahre
- Maximale Betriebstemperatur: 95°C
- Spitzentemperatur: 100°C (gemäß ISO 10508 / UNI 10954)
- Material: Warmpressmessing
- Gewicht: 80 g
- Presshülse aus Edelstahl
- Zwei O-Ringe aus EPDM
Kompatibilität und Zubehör
Der Pressfitting ist kompatibel mit Aluminium-Mehrschichtverbundrohren. Passende Artikel und Zubehör umfassen:- Rohrschere
- Kalibrierer
- Biegefedern
- Pressfitting Blindstopfen
- Pressfitting Verschraubungen
- Pressfitting Anschlüsse
- Pressfitting Kupplungen
- Pressfitting T-Stücke
- Pressfitting Winkel
Installation
Für die Installation des Pressfittings sind folgende Schritte erforderlich:- Das Alu-Verbundrohr mit einer Rohrschere auf die gewünschte Länge kürzen.
- Das Rohrende kalibrieren, um sicherzustellen, dass es wieder absolut rund ist und entgratet wird.
- Das Rohr innen anfasen, damit der Fitting ohne Beschädigung des O-Rings eingeführt werden kann.
- Die drei Öffnungen am Ende der Edelstahlhülse überprüfen, um den richtigen Sitz des Rohres im Fitting zu bestätigen.
Anwendung
Der Pressfitting ermöglicht eine schnelle und sichere Herstellung von Rohrverbindungen. Es wird empfohlen, die Fittings nur in Kombination mit dem DVGW-zertifizierten Pipetec-Aluminium-Mehrschichtverbundrohr zu verwenden, um eine einwandfreie Funktion der Rohrverbindung sicherzustellen.Weitere Informationen
- DVGW zertifiziert für Trinkwasser (DW-8501BS5049)
- UBA konform
- Hinweis auf die Wichtigkeit einer korrekten Kalibrierung und Entgratung mit geeignetem Werkzeug
- Herstellerzulassungen: HakaGerodurAG (DW-8501CO0193) und JansenAG (DW-8501BS5049)
