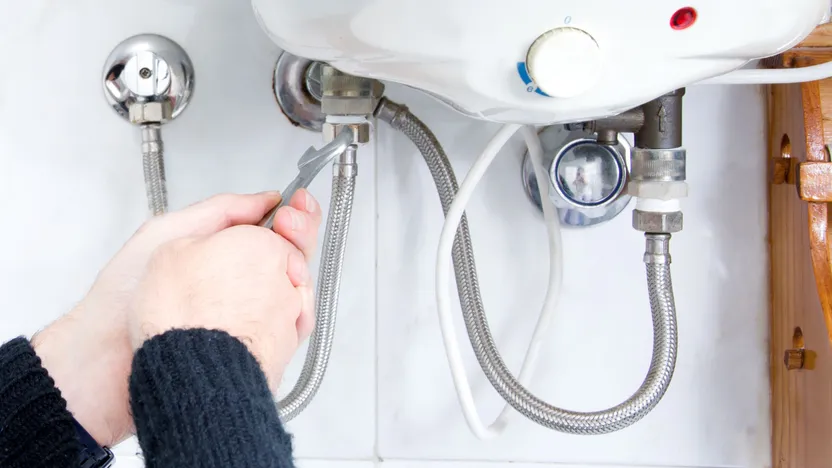

Was ist ein Anschluss-Set für Warmwasserspeicher?

Was ist ein Anschluss-Set für Warmwasserspeicher?

Jens, Heimwerker & Informatiker, Hamburg

Ratgeber verfasst von:

Jens, Heimwerker & Informatiker, Hamburg

73 Ratgeber

Ein Anschlusssatz setzt sich aus dem Wesentlichen zusammen, um einen Warmwasserspeicher mit den Kalt- und Warmwasserleitungen unter Berücksichtigung der Normen zu verbinden. Sicherheitsgruppe, Siphon und Verbindungsschläuche sind bei der Installation des Warmwasserspeichers unerlässlich.

Wichtige Eigenschaften

  • Sicherheitsgruppe
  • Siphon
  • Ablauf
  • Verbindungsschlauch
  • Thermostatmischer
  • Ausdehnungsgefäß
Zu den Anschlusssätze für Warmwasserspeicher

Ein Anschlusssatz enthält die wesentlichen Teile, die für den normgerechten Anschluss eines Warmwasserspeichers erforderlich sind (das Ausdehnungsgefäß und die Mischbatterie sind oft ausgeschlossen). Es setzt sich zusammen aus:

  • einer Sicherheitsgruppe;
  • einem Siphon;
  • einem Ablauf;
  • Verbindungsschläuchen.

Der Anschlusssatz kann Teflon, Messing-Gewindefittings, Klebstoff usw. enthalten.

Sicherheitsgruppe

Die Sicherheitsgruppe ist eine Sicherheitsvorrichtung, die den Warmwasserspeicher vor dem durch die Warmwasserbereitung erzeugten Überdruck schützt. Die Sicherheitsgruppe ist gebogen oder gerade, aus Messing oder Edelstahl und kann kalkabweisend, teflonbeschichtet und mit einer dielektrischen Verbindung versehen sein (zum Schutz vor Rost).

Siphon

Das durch den Heizwiderstand erwärmte Wasser nimmt an Volumen zu und dehnt sich aus. Da es in einem konstanten Volumen – dem Tank des Warmwasserspeichers – gelagert wird, muss es entweichen können. Der Siphon nimmt somit das am Ablauf des Sicherheitsventils freigesetzte Wasser teilweise auf, indem er es in das Abwassernetz ableitet (der Siphon befindet sich zwischen der sanitären Ablaufleitung und der Sicherheitsgruppe).

Der Siphon besteht aus Kunststoff und ist mit der Sicherheitsgruppe verbunden, die selbst mit dem Warmwasserbereiter verbunden ist, oder mit einem T-Stück, das mit einem Ausdehnungsgefäß verbunden ist, um den Wasserverlust zu begrenzen, für Energieeinsparungen zu sorgen und die Sicherheitsgruppe zu schützen.

Ablauf

Der Ablauf ist nützlich, um den Siphon an eine Abwasserleitung anzuschließen. Er besteht aus Kunststoff und ist gelenkig, um sich an verschiedene Konfigurationen anpassen zu können.

Verbindungsschlauch

Die Verbindungsschläuche sind zugelassen und werden in den Größen ¾ Zoll oder 20 × 27 mm mit zwei Innengewinden oder einem Innen- und einem Außengewinde angeboten. Sie sind weiterhin separat in unterschiedlichen Längen erhältlich, wobei die am häufigsten verkaufte Länge 30 cm entspricht.

Ausdehnungsgefäß

Das freigesetzte Wasser macht etwa 3 % des Volumens des Warmwasserspeichers aus, was einen erheblichen Verlust über das Jahr darstellt. Um diesen Verlust auszugleichen, kann zwischen der Sicherheitsgruppe und dem Tank ein Ausdehnungsgefäß installiert werden. Ausgelegt auf das Volumen, das den 3 % des Speichers und der eingestellten Temperatur entspricht, ist die Ausdehnung proportional zur Heiztemperatur. Ausdehnungsgefäße müssen für die Trinkwasserproduktion zugelassen sein.

Thermostatventil oder Temperaturbegrenzer

Es handelt sich um eine Verbrühungssicherung, die am Warmwasseraustritt des Warmwasserspeichers montiert ist. Er erlaubt, die Temperatur meistens von 30 bis 50 °C zu regulieren und ist bei Neuinstallation Pflicht.
