Einen elektrischen Warmwasserspeicher anschließen: So geht’s
'/%3E%3C/svg%3E)
Ratgeber verfasst von:
Sebastian, Heimwerker Autodidakt, München
Wichtige Eigenschaften
- Wasseranschluss
- Ausdehnungsgefäß
- Inbetriebnahme
- Stromanschluss

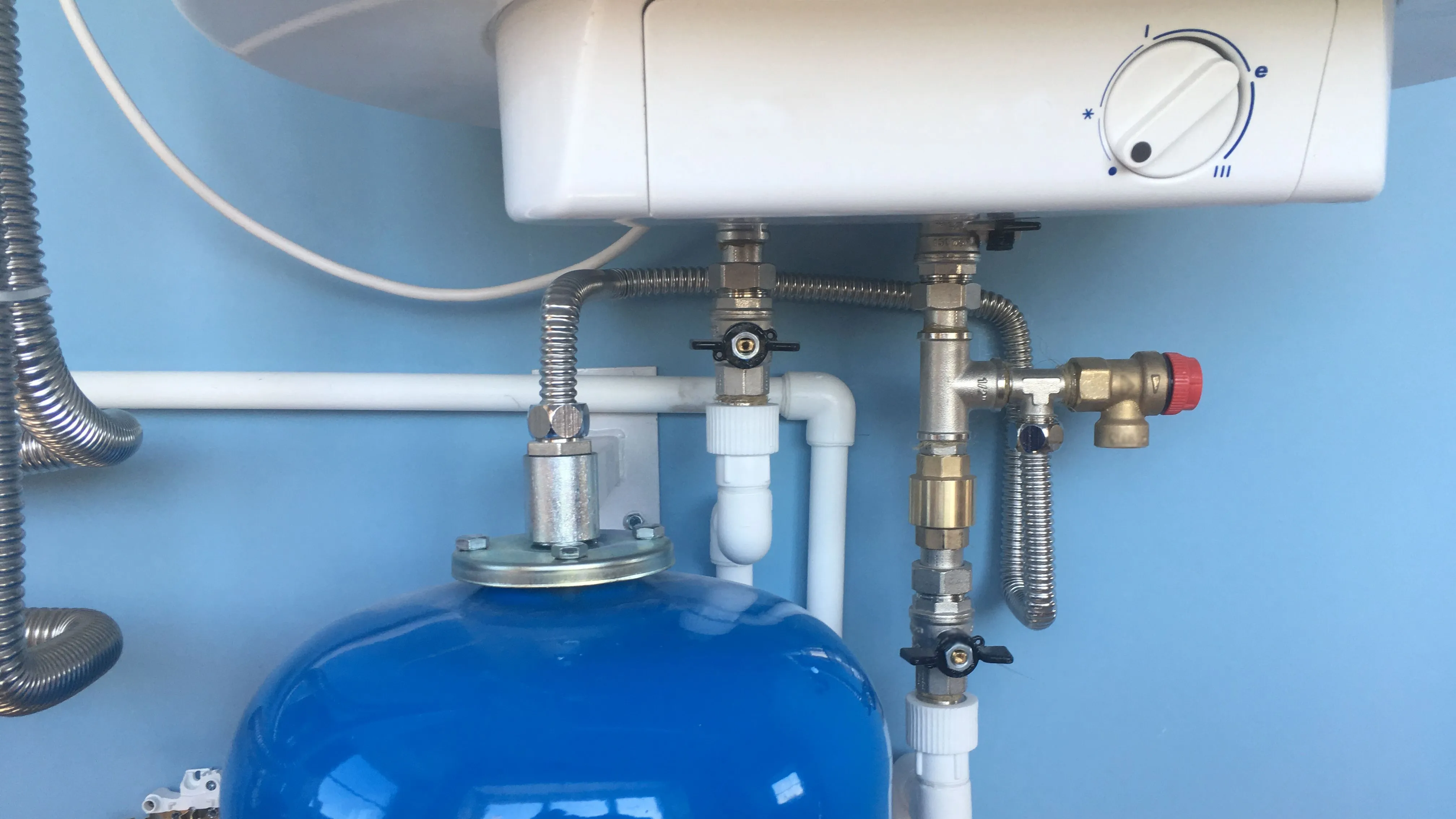

Wasseranschluss des Warmwasserspeichers
Alle elektrischen Verbindungen erfolgen an einem Netzwerk, das nicht mit Wasser versorgt wird. Es ist vor allem wichtig, die Wasserversorgung über das Absperrventil vor dem Speicher zu unterbrechen.
Sicherheitsgruppen-Siphon und Auslass
'/%3E%3C/svg%3E)
Die Sicherheitsgruppe ist mit der Kaltwasserleitung des Hauses und der Abwasserleitung verbunden, da sie Wasser freisetzt, um den Druck im Warmwasserspeicher zu regeln. Der Druck darf nicht größer als 7 Bar sein (B). Der Siphon der Sicherheitsgruppe stellt somit die Verbindung zwischen der Sicherheitsgruppe und dem Abwasserauslasses sicher. Er ist durch eine Klemmverschraubung verbunden, wobei die Abdichtung beim Verschrauben mit dem PVC-Rohr erfolgt. Der Ablauf wird mit einer leichten Neigung installiert, um den Ablauf zu fördern. Dies ist besonders nützlich, wenn Sie Ihren elektrischen Warmwasserbereiter während der regelmäßigen Wartung entleeren müssen.
Dielektrische Verbindung
Wie in der Installationsanleitung erklärt, reduziert eine dielektrische Verbindung die Korrosion der Elektrolyse (auch Stack-Effekt genannt). Beim Anschluss der Verbindungen des Gerätes gibt es mehrere Vorgehensweisen. Einige empfehlen, die dielektrischen Verbindungen am Auslass des Warmwasserbereiters zu installieren, andere am Eingang und andere am Auslass und am Wassereinlass. Die Armaturen sind mit Kabel- und Dichtungsmasse ausgerüstet.
Thermostatisches Mischventil
Wie ein Wasserhahn mischt das thermostatische Mischventil kaltes Wasser und warmes Wasser, um die Temperatur des Wassers genau zu regeln. Das thermostatische Mischventil ist ein Sicherheitselement, das mit Hanf und Dichtpaste montiert wird. Sie können im Allgemeinen davon ausgehen, dass Sie dort, wo es ein Gewinde und Wasser gibt, mit Hanf und Dichtungsmasse abgedichtet werden muss!
Da das thermostatische Mischventil kaltes Wasser und heißes Wasser mischt, verbindet es sich mit beiden Leitungen! Vergessen Sie nicht die Faserdichtung (20 × 27 mm oder 3/4 ") nicht zwischen dem Außengewinde des Mischers und dem Innengewinde der Leitung. Das thermostatische Mischventil stabilisiert das Wasser bei einer Temperatur zwischen 30 und 65 °C.
Druckminderer
Der Druckminderer reduziert, wie der Name schon sagt, den Druck des Netzwerks, bevor er die Sicherheitsgruppe erreicht. Durch seine Wirkung reduziert der Druckminderer den Wasserschlag, begrenzt jeglichen Überdruck und kann sogar die Sicherheitsgruppe vor vorzeitigem Verschleiß bewahren. Da auch hier Gewinde und Wasser zu finden sind, muss auch hier Hanf verwendet werden! Es ist offensichtlich über Innen- und Außengewinde (Faserdichtungen 20 × 27 mm) für die Kaltwasserversorgung zu verwenden. Erforderlich, wenn der Druck 3 Bar übersteigt.
Faserverbindungen
Elektrischer Anschluss des Warmwasserbereiters
Vor jeglichen Eingriffen muss die Stromzufuhr an der Schalttafel über den modularen Leistungsschalter, der den Boiler versorgt, unterbrochen werden. Verwenden Sie hierbei einen isolierten Schraubendreher, der auch Elektriker-Schraubenzieher genannt wird. Der Strom gelangt über ein Kabel – das mit dem Stromnetzwerk verbunden ist – zum Warmwasserbereiter. Dieser wird mit dem Stromnetz verbunden, nachdem das Kabel abisoliert wurde.
Thermostat
Der elektrische Warmwasserbereiter ist mit dem Thermostat verbunden, da er den Heizwiderstand kontrolliert, der das Wasser erwärmt. Es ist strengstens verboten, den Widerstand direkt zu verbinden, da er sonst ständig das Wasser heizen würde. Dieses würde sich sonst noch mehr ausdehnen, die Sicherheitsgruppe würde fortwährend Druck ablassen bis sie bricht und das Wasser würde kochen usw. Kurz gesagt, lassen Sie es sein! Was den Farbcode der elektrischen Drähte und Kabel betrifft, ist dies wirklich nicht kompliziert. Das grüne-gelbe Kabel ist die Masse, das blaue der Neutralleiter und die braune der Nullleiter.
Inbetriebnahme des Warmwasserbereiters
Das Schwierigste haben Sie nun hinter sich gebracht und Sie müssen nur noch die Temperatur des thermostatischen Mischventils einstellen (wenn Sie dies noch nicht getan haben). Öffnen Sie nun das Versorgungsventil der Sicherheitsgruppe und dann die Stromversorgung.
Vor- und Nachteile des Ausdehnungsgefäßes
Es ist möglich, ein Ausdehnungsgefäß an Ihrem Warmwasserspeicher anzuschließen. Seine Funktion besteht darin, das ausgedehnte Wasser, das etwa 3 % des Volumens des Tanks des Speichers ausmacht, zurückzugewinnen und wieder in den Versorgungskreislauf einzuführen, um den Wasserverlust zu begrenzen.
Das Volumen des Ausdehnungsgefäßes ist proportional zur Größe des Boilers sowie der eingestellten Temperatur, wobei er für den sanitären Gebrauch konzipiert sein muss! Es ist zwischen dem Tank und der Sicherheitsgruppe mit Innen- und Außengewinden (3/4'') und Hanfdichtungen an den Gewinden und Faserdichtungen an den Verbindungen angeschlossen.
Außerdem schont es die Sicherheitsgruppe, da diese weniger beansprucht wird. Das Ausdehnungsgefäß verfügt in seinem Inneren eine für sanitäre Zwecke zugelassene Blase.
Wahl des Ausdehnungsgefäßes
Kapazität des Tanks | Solltemperatur | ||
60 °C | 70 °C | 80 °C | |
70 L | 5 L | 5 L | 5 L |
100 L | 5 L | 5 L | 8 L |
150 L | 8 L | 8 L | 12 L |
200 L | 8 L | 12 L | 18 L |
300 L | 12 L | 18 L | 25 L |
500 L | 25 L | 25 L | 2 × 18 L |
