Allgemeine Beschreibung

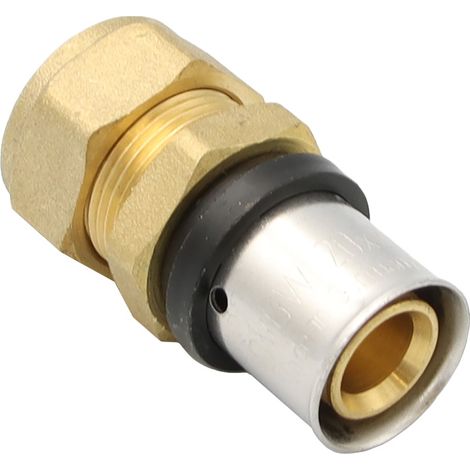

Der Pipetec Pressfitting Übergang Verbundrohr 20x2 auf 18mm Kupferrohr TH ist ideal für die Wasserinstallation in Entsorgungsanlagen und wird auch im Landwirtschaftsbereich zur Erweiterung bestehender Wasseranlagen eingesetzt. Diese Pressfittinge sind für Trinkwasserleitungen geeignet und bieten eine einfache Möglichkeit, bestehende Leitungsnetze in der Bauindustrie zu erweitern. Sie sind sofort einsatzbereit und können in Heizungsanlagen sowie in der Abwasserinstallation verwendet werden.Technische daten
- Größe: 20 mm x 2 - 18 mm
- Gewicht: 90 g
- Dauerbelastbarkeit: 10 bar / 70°C / 50 Jahre
- Maximale Betriebstemperatur: 95°C
- Spitzentemperatur: 100°C (gemäß ISO 10508 / UNI 10954)
- Material: Warmpressmessing
- Presshülse aus Edelstahl
- Zwei O-Ringe aus EPDM
Kompatibilität und Zubehör
- Passend für Aluminium-Mehrschichtverbundrohre
- Empfohlene Werkzeuge: Rohrschere, Kalibrierer, geeignete Pressmaschine
- Passende Artikel: Pressfitting Blindstopfen, Pressfitting Verschraubungen, Pressfitting Anschlüsse, Pressfitting Kupplungen, Pressfitting T-Stücke, Pressfitting Winkel
Installation
- Das Alu-Verbundrohr wird mit einer Rohrschere auf die gewünschte Länge gekürzt.
- Kalibrieren Sie das Rohrende, um sicherzustellen, dass es absolut rund und entgratet ist.
- Führen Sie den Fitting ohne Beschädigung des O-Rings in das Rohr ein.
- Überprüfen Sie den richtigen Sitz des Rohres im Fitting anhand der drei Öffnungen am Ende der Edelstahlhülse.
Anwendung
Mit den Pipetec Pressfittings können Sie schnell und sicher Rohrverbindungen herstellen. Eine einwandfreie Funktion der Rohrverbindung kann nur bei Einsatz der Fittings mit dem DVGW-zertifizierten Pipetec-Aluminium-Mehrschichtverbundrohr sichergestellt werden. Achten Sie auf eine korrekte und fachgerechte Kalibrierung und Entgratung mittels geeigneter Werkzeuge.Weitere Informationen
- DVGW zertifiziert für Trinkwasser (DW-8501BS5049)
- UBA konform
- Integriertes Kontrollfenster zur Prüfung der Einstecktiefe
- Kunststoffführungsring für eine sichere Verpressung auch in Zwangslagen
