Allgemeine Beschreibung

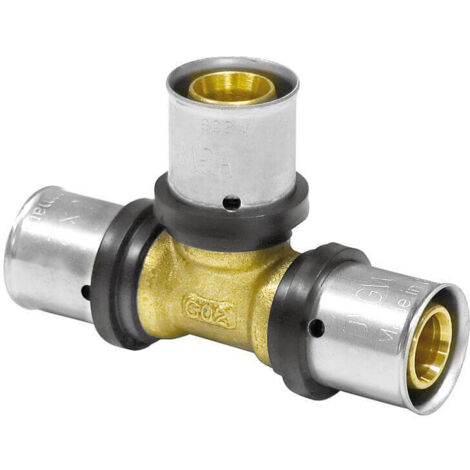

Das Pipetec Press-T-Stück 20 x 20 x 20 mm ist ein gleichschenkliges T-Stück, das aus einem Strang mit einem Durchmesser von 20 x 2 mm einen Abgang in derselben Dimension abzweigt. Alle drei Anschlüsse sind 20 x 2 mm, wodurch kein Dimensionswechsel stattfindet.Technische daten
- Presskontur TH bis 63 mm und U bis 32 mm, vollständige Kompatibilität bis 32 x 3,0 mm
- Dauerbelastbarkeit: 10 bar bei 70 °C über 50 Jahre
- Maximale Betriebstemperatur: 95 °C
- Ölfreie Druckluft bis 10 bar zulässig
- Gewinde nach EN 10226-1
- Zulassungen: DVGW DW-8501BS5049 und KIWA K98456/01
- Weitere Nachweise: IMA, ÜA, EN ISO 21003, GOST, Hygiene Certificate
- Zwei O-Ringe je Verbindung, stabiler Kunststoffführungsring, drei Kontrollfenster in der Edelstahlhülse
- Unverpresst undicht in den Dimensionen 16 bis 32 mm, Werkstoffe nach UBA-Positivliste
Installation
Für die Montage sind folgende Schritte zu beachten:
- Rohr rechtwinklig ablängen und innen sowie außen entgraten
- Mit dem Kalibrierdorn runden
- Kalibriergröße 20 x 2 mm verwenden
- Rohrenden bis zum Anschlag einschieben und Einstecktiefe an den Kontrollfenstern prüfen
- Pressbacke mittig auf der Hülse ansetzen und rechtwinklig zur Rohrachse verpressen
- Druckprobe vor dem Schließen von Vorwand oder Estrich durchführen
- Abgangsrichtung vor dem Pressen festlegen und genügend Freiraum zu benachbarten Hülsen einplanen
Lieferumfang
1 x Pipetec Press-T-Stück 20 x 20 x 20 mm für Mehrschichtverbundrohr, Anschlüsse 20 x 2 mm - 20 x 2 mm - 20 x 2 mm.
