Allgemeine Beschreibung

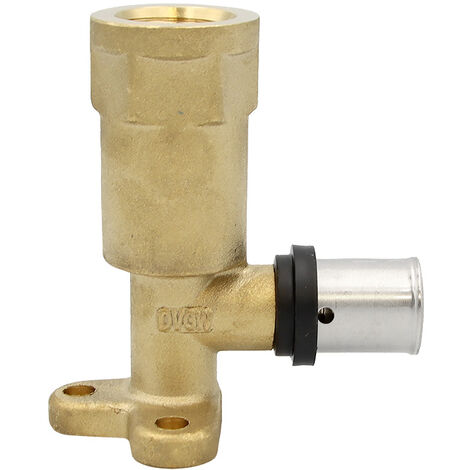

Der Pipetec Pressfitting Wandwinkel 16x2 1/2 Zoll 78mm IG TH Kontur ist ein hochwertiger Quetschfitting, der speziell für die Verwendung mit Mehrschichtverbundrohren entwickelt wurde. Er eignet sich ideal für die Wasserinstallation in der Bauindustrie und ermöglicht eine schnelle und einfache Erweiterung bestehender Rohrnetze. Hergestellt aus Messing, bietet dieser Fitting eine optimale Sicherheit durch die Presskontur "TH" und ist sofort einsatzbereit.Technische daten
- Größe: 16 x 2 mm - 1/2 Zoll
- Höhe: 78 mm
- Gewicht: 250 g
- Dauerbelastbarkeit: 10 bar / 70°C / 50 Jahre
- Maximale Betriebstemperatur: 95°C
- Presshülse: Edelstahl
- O-Ringe: Zwei aus EPDM
- Material: Warmpressmessing
- Spitzentemperatur: 100°C (gemäß ISO 10508 / UNI 10954)
Kompatibilität und Zubehör
- Kompatibel mit Pipetec Aluminium-Mehrschichtverbundrohren
- Passende Artikel: Rohrschere, Kalibrierer, Biegefedern, Pressfitting Blindstopfen, Pressfitting Verschraubungen, Pressfitting Anschlüsse, Pressfitting Zubehör, Pressfitting Kupplungen, Pressfitting T-Stücke, Pressfitting Winkel
Installation
- Das Alu-Verbundrohr wird mit einer Rohrschere auf die gewünschte Länge gekürzt.
- Kalibrieren des Rohrendes, um eine runde Form und Entgratung zu gewährleisten.
- Das Rohr wird innen angefast, um eine Beschädigung des O-Rings zu vermeiden.
- Die drei Öffnungen am Ende der Edelstahlhülse zeigen den richtigen Sitz des Rohres im Fitting an.
Anwendung
Die Pressfittinge sind für die Verwendung in der Wasserinstallation konzipiert und bieten eine zuverlässige Verbindung für Trinkwasserleitungen sowie in der Klimatechnik. Sie sind ideal für die Erweiterung und den Umbau bestehender Wasseranlagen.Weitere Informationen
- DVGW zertifiziert für Trinkwasser (DW-8501BS5049)
- UBA konform
- Hinweis: Eine einwandfreie Funktion der Rohrverbindung kann nur bei Einsatz der Fittings mit dem DVGW-zertifizierten Pipetec-Aluminium-Mehrschichtverbundrohr sichergestellt werden.
- Wichtige Hinweise zur korrekten Kalibrierung und Entgratung sind zu beachten.
