Allgemeine Beschreibung

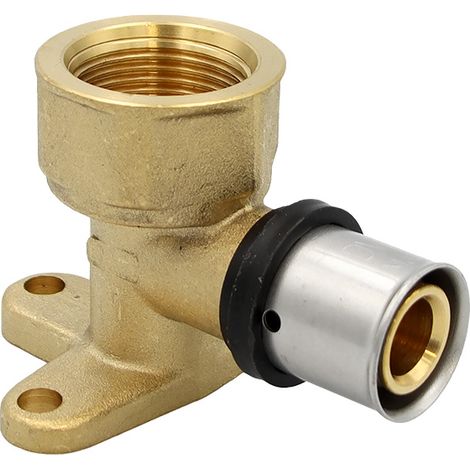

Der Pipetec Pressfitting Wandwinkel 20x2 3/4 Zoll 52mm IG TH Kontur ist ideal für Wasserinstallationen und die Schmutzwasserentsorgung. Er wird sowohl in der Industrie als auch im Handwerk zur Erweiterung bestehender Sanitäranlagen eingesetzt. Diese Fittinge sind sofort verwendbar und eignen sich für alle Montagen in der Wasserversorgung. Hergestellt aus hochwertigem Warmpressmessing, bieten sie durch die Presskontur “TH” optimale Sicherheit und Komfort bei der Installation.Technische daten
- Größe: 20 x 2 mm - 3/4 Zoll
- Höhe: 52 mm
- Gewicht: 230 g
- Dauerbelastbarkeit: 10 bar / 70°C / 50 Jahre
- Maximale Betriebstemperatur: 95°C
- Spitzentemperatur: 100°C (gemäß ISO 10508 / UNI 10954)
- Material: Warmpressmessing
- Presshülse: Edelstahl
- O-Ringe: Zwei aus EPDM
Kompatibilität und Zubehör
- Kompatibel mit Aluminium-Mehrschichtverbundrohren
- Passende Artikel: Rohrschere, Kalibrierer, Biegefedern, Pressfitting Blindstopfen, Pressfitting Verschraubungen, Pressfitting Anschlüsse, Pressfitting Zubehör, Pressfitting Kupplungen, Pressfitting T-Stücke, Pressfitting Winkel
Installation
Für die Installation des Pipetec Pressfitting Wandwinkels benötigen Sie lediglich ein Aluminium-Mehrschichtverbundrohr, eine Rohrschere, einen Kalibrierer und eine geeignete Pressmaschine. Das Alu-Verbundrohr wird mit einer Rohrschere auf die gewünschte Länge gekürzt. Anschließend wird das Rohrende kalibriert, um sicherzustellen, dass es wieder absolut rund ist und entgratet wird. Dies ermöglicht eine einfache und beschädigungsfreie Einführung des Fittings in das Rohr.Anwendung
Die Anwendung des Pipetec Pressfitting Wandwinkels ist einfach und effizient. Nach dem Kalibrieren und Entgraten des Rohrendes kann der Fitting problemlos eingesetzt werden. Die drei Öffnungen am Ende der Edelstahlhülse zeigen den richtigen Sitz des Rohres im Fitting an und gewährleisten eine korrekte Verpressung.Weitere Informationen
- DVGW zertifiziert für Trinkwasser (DW-8501BS5049)
- UBA konform
- Hinweis: Eine einwandfreie Funktion der Rohrverbindung kann nur bei Einsatz der Fittings mit dem DVGW-zertifizierten Pipetec-Aluminium-Mehrschichtverbundrohr sichergestellt werden.
- Wichtige Hinweise zur korrekten Kalibrierung und Entgratung sind zu beachten.
