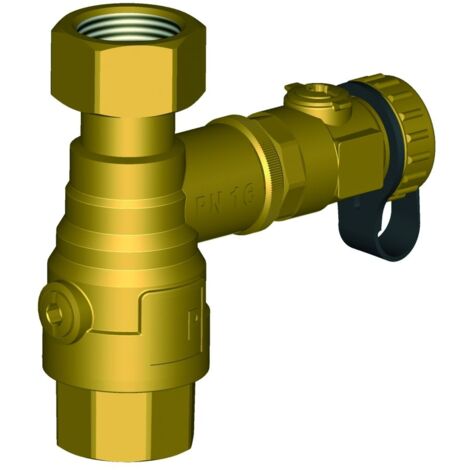

IMI Heimeier Pneumatex Kappenabsperrhahn DLV 25 Messing, RP 1

IMI Pneumatex Kappenabsperrhahn DLV 25, Rp 1", DN 15, max. 16 bar, Messing

Der IMI Pneumatex Kappenabsperrhahn DLV 25 aus Messing mit einem Anschluss von Rp 1 ist für die Wartung und Demontage von Ausdehnungsgefäßen konzipiert. Er ist gegen unbeabsichtigtes Schließen gesichert und verfügt über einen Kugelhahn zur schnellen Entleerung. Dieser Kappenabsperrhahn eignet sich für den Einsatz in Heiz-, Solar- und Kühlwassersystemen.

Wofür wird der IMI Pneumatex Kappenabsperrhahn DLV 25 eingesetzt?

Der Kappenabsperrhahn DLV 25 von IMI Pneumatex dient der sicheren Wartung und Demontage von Ausdehnungsgefäßen in verschiedenen Anlagen. Er ist für den Einsatz in Heiz-, Solar- und Kühlwassersystemen vorgesehen und verträgt einen Frostschutzmittelzusatz von bis zu 50%. Die Konstruktion ermöglicht den Einsatz in Anlagen gemäß EN 12828 und SWKI 93-1.

Welche Funktionen bietet der Kappenabsperrhahn?

Die Bedienung des Kappenabsperrhahns erfolgt mittels eines beiliegenden Innensechskantschlüssels, wodurch ein unbeabsichtigtes Schließen effektiv verhindert wird. Spezialwerkzeug ist für die Bedienung nicht erforderlich. Ein integrierter Kugelhahn ermöglicht die schnelle Entleerung von Ausdehnungsgefäßen und verfügt über einen Anschluss für einen Schlauch DN 15. Der Hahn ist metalldichtend ausgeführt und bietet einen Volldurchgang. Eine Verschraubung sorgt für den direkten, flachdichtenden Anschluss an geeignete Ausdehnungsgefäße.

Welche Anschlüsse und Materialien zeichnen den Kappenabsperrhahn aus?

Das Gehäuse des Kappenabsperrhahns besteht aus robustem Messing und ist unbehandelt. Der Hauptanschluss ist als Rp 1 ausgeführt, während der Anschluss für das Gefäß G 1 beträgt. Für die Entwässerung steht ein Anschluss G 3/4 zur Verfügung. Der Nenndurchmesser des Hahns beträgt 1 Zoll (25).

Welche Prozessgrenzen sind für den Betrieb relevant?

Für den DLV 25 werden die zulässigen Betriebsgrenzen genannt: Der maximal zulässige Druck beträgt 16 bar und der minimal zulässige Druck 0 bar. Für die Temperatur ist eine maximal zulässige Temperatur von 120 °C und eine minimal zulässige Temperatur von -10 °C angegeben. Für den Einsatz wird zudem ein Frostschutzmittelzusatz bis 50% genannt.

Technische Daten

• Max. zul. Druck: 16 bar
• Min. zul. Druck: 0 bar
• Max. zul. Temperatur: 120 °C
• Min. zul. Temperatur: -10 °C
• Anschluss: Rp 1
• Anschluss Gefäß: G 1
• Anschluss Entwässerung: G 3/4
• Nenndurchmesser: 1 Zoll (25)
• Werkstoff des Gehäuses: Messing
• Druckstufe Artikel: PN 16

Der IMI Pneumatex Kappenabsperrhahn DLV 25 aus Messing bietet eine zuverlässige Lösung für die Wartung von Ausdehnungsgefäßen. Mit einem maximal zulässigen Druck von 16 bar und einem Temperaturbereich von -10 °C bis 120 °C ist er für anspruchsvolle Heiz-, Solar- und Kühlwassersysteme geeignet. Die sichere Bedienung durch den Innensechskantschlüssel und der integrierte Kugelhahn zur Entleerung unterstreichen die Funktionalität dieses Bauteils.

Lieferumfang

• 1x IMI Pneumatex Kappenabsperrhahn DLV 25
• 1x Innensechskantschlüssel

Produktspezifikation

• Hersteller-Warengruppe: Sonstiges
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 5351436
• Oberflächenschutz: unbehandelt
• Anschluss 1: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Anschluss 2: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Werkstoff des Gehäuses: Messing
• Dichtung: metalldichtend
• Bedienung: Schlüssel
• Druckstufe Artikel: PN 16
• Rohraußendurchmesser Anschluss 1: 25
• Rohraußendurchmesser Anschluss 2: 25
• Volldurchgang: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Medizinisch sauber: nein
• Nenndurchmesser: 1 Zoll (25)
• Fettfrei: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Anschluss 2: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Werkstoff des Gehäuses: Messing
• Dichtung: metalldichtend
• Bedienung: Schlüssel
• Druckstufe Artikel: PN 16
• Rohraußendurchmesser Anschluss 1: 25
• Rohraußendurchmesser Anschluss 2: 25
• Volldurchgang: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Medizinisch sauber: nein
• Nenndurchmesser: 1 Zoll (25)
• Fettfrei: ja
