Allgemeine Beschreibung

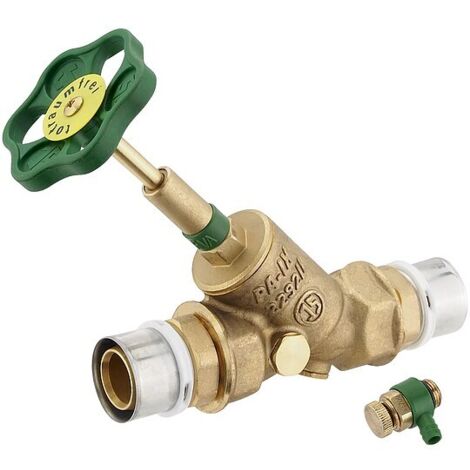

Das Press-Schrägsitzventil ist ein hochwertiges Produkt aus Messing, das mit zwei Pressanschlüssen für Alu-Mehrschicht-Verbundrohr 32 x 3,0 mm ausgestattet ist. Es verfügt über einen Rückflussverhinderer und ist DVGW-zugelassen. Im Lieferumfang sind drei Stopfen 1/4'' und ein Entleerventil 1/4'' enthalten. Dieses Ventil eignet sich für Trinkwasser sowie andere neutrale Flüssigkeiten und bietet eine professionelle Verbindungstechnik für Heizungs- und Sanitäranwendungen.Technische daten
- Maximale Temperatur: 90 °C
- Betriebsdruck: max. 10 bar (PN 10)
- Materialien: Gehäuse und Oberteil aus Messing, Kegeldichtung und Oberteildichtung aus EPDM (mit KTW-Freigabe), Handrad aus glasfaserverstärktem Polyamid
- Dauerbelastbarkeit: 10 bar / 70 °C / 50 Jahre
- Maximale Betriebstemperatur: 95 °C
- Spitzentemperatur: 100 °C (gemäß ISO 10508 / UNI 10954)
- Werkstoff: CuZn40Pb2/CW617 nach DIN V 17900/EN12165
Kompatibilität und Zubehör
- Kompatibel mit TH- und U-Pressbacken bis zur Dimension 32 x 3,0 mm
- Verfügbare Dimensionen: 16 x 2,0 mm, 20 x 2,0 mm, 26 x 3,0 mm, 32 x 3,0 mm, 40 x 3,5 mm, 50 x 4,0 mm, 63 x 4,5 mm
Installation
Die Installation des Press-Schrägsitzventils erfolgt einfach und schnell. Das Alu-Verbundrohr wird mit einer Rohrschere auf die gewünschte Länge gekürzt. Ein Kalibrierer sorgt dafür, dass das Rohrende nach dem Schnitt wieder absolut rund ist und leicht in das Fitting eingeschoben werden kann. Der Isolierring aus Kunststoff verhindert jeglichen Kontakt zwischen dem Aluminium des Rohres und dem Messingfitting, wodurch elektrochemische Reaktionen ausgeschlossen werden.Anwendung
Das Multikontur-Press-System ermöglicht eine sichere Rohrverbindung, die auch für Ungeübte und Heimwerker problemlos zu handhaben ist. Die Anwendung vermeidet Installationsfehler und sorgt für eine zuverlässige Verbindung, die Zeit und Nerven spart.Weitere Informationen
- DIN-DVGW (DW-8501BS5049) geprüft und zugelassen für Trinkwasserleitungen
- UBA-konform
