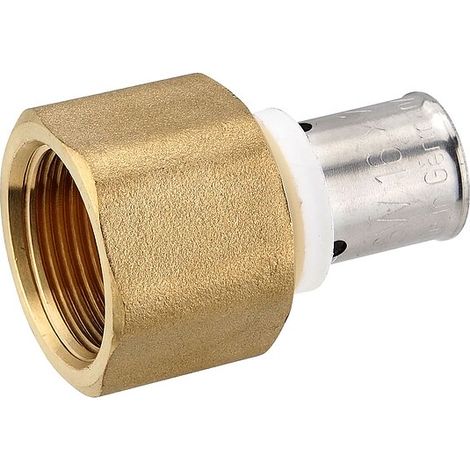

Pressfitting-Übergang 16 x 2,0 mm - 3/4 Zoll Innengewinde für MV-Rohr

Schnelles und sicheres Arbeiten wie die Profis

Das Multikontur-Press-System besteht aus hochwertigem Alu-Mehrschicht-Verbundrohr und einem umfangreichen Messing- und PPSU-Fittings-Sortiment. Die professionelle Verbindungstechnik garantiert eine problemlose Installation im Heizungs- und Sanitärbereich.

NEU - MULTIKONTUR (TH + U):

Vollständige Kompatibilität mit TH- und U-Pressbacken bis zur Dimension 32 x 3,0 mm.

• 16 x 2,0 mm = TH + U kompatibel
• 20 x 2,0 mm = TH + U kompatibel
• 26 x 3,0 mm = TH + U kompatibel (25er Pressbacke)
• 32 x 3,0 mm = TH + U kompatibel
• 40 x 3,5 mm = TH
• 50 x 4,0 mm = TH
• 63 x 4,5 mm = TH

Vorteile:

• Sehr guter Widerstandsbeiwert (Zeta) für einen geringeren Druckverlust
• Freier Durchgang und so gut wie keine Strömungsgeräusche
• Alle Werkstoffe sind für die Verwendung im Trinkwasser unbedenklich und entsprechen der UBA-Positivliste
• Zwei O-Ringe für optimale Sicherheit
• Stabiler Kunststoffführungsring für eine sichere Verpressung auch in Zwangslagen
• Drei Kontrollfenster in der Edelstahlhülse zur Kontrolle der Einstecktiefe

Eigenschaften:

• Ein System für die Gewerke Heizung und Sanitär
• Der Grundkörper wird aus warmgepresstem zertifiziertem Messing hergestellt ohne jegliche Porosität wie es z. B. bei Rotguss möglich ist.
• Eine Edelstahlpresshülse mit Kontrollsichtfenster garantiert den richtigen Sitz des Rohres im Fitting.
• Der verwendete Werkstoff (CuZn40Pb2/CW617 nach DIN V 17900/EN12165) kann in allen Trinkwassern ohne Einschränkung verwendet werden und entspricht in seinen Eigenschaften voll der neuen Trinkwasserverordnung.
• Hygienische Unbedenklichkeit, Korrosionsbeständigkeit und Unschädlichkeit gegenüber Rohren und Rohrverbindern sind nachgewiesen.
• Für die ordnungsgemäße Verpressung sind die Pressprofile TH + U (bis zur Dimension 32 x 3,0 mm) vorgeschrieben. Ein Verarbeiten mit anderen Pressbackenprofilen ist nicht möglich.

Daten und Maße:

• Alu-Verbundrohre und Press-Fittings sind in den Dimensionen 16 x 2,0 / 20 x 2,0 / 26 x 3,0 / 32 x 3,0 / 40 x 3,5 / 50 x 4,0 und 63 x 4,5 verfügbar.
• Dauerbelastbarkeit: 10 bar / 70 °C / 50 Jahre !!
• Maximale Betriebstemperatur: 95 °C
• Spitzentemperatur: 100 °C (gem. ISO 10508 / UNI 10954)
• DIN-DVGW (DW-8501BS5049) geprüft und zugelassen für Trinkwasserleitungen
• KIWA geprüfte und zertifizierte Produktqualität
• 10 Jahre erweiterte Systemgarantie (siehe Garantiebedingungen)

Eigenschaften des Kupferrohrs (für Klemmringverschraubung):

bitte nur verarbeiten mit:

• Kupferrohen in Stangen, halbhart oder hart, nach EN 1057, mit Gütezeichen RAL und DVGW (15 bis 42 mm)
• Kupferrohren in Ringen, weich, nach EN 1057, mit Gütezeichen RAL und DVGW (12 bis 22mm) - bitte zusätzlich eine Stützhülse einsetzen

Einfache und schnelle Verarbeitung:

Das Alu-Verbundrohr wird mit einer Rohrschere auf die gewünschte Länge gekürzt. Anschließend gewährleistet der Kalibrierer, dass das Rohrende nach dem Schnitt wieder absolut rund ist, gleichzeitig wird das Rohr leicht angefast, so dass es leicht in das Fitting eingeschoben werden kann. Der Isolierring aus Kunststoff schließt jeglichen Kontakt zwischen dem Aluminium des Rohres und dem Messingfitting aus, wodurch keine elektrochemische Reaktion stattfinden kann. Letzte Sicherheit für eine korrekte Verpressung geben die drei Öffnungen am Ende der Edelstahlhülse, die den richtigen Sitz des Rohres im Fitting anzeigen.

Die Anwendung des Multikontur-Press-Systems vermeidet Installationsfehler – eine sichere Rohrverbindung ist auch für Ungeübte und Heimwerker ohne weiteres möglich. Das spart Nerven und macht auch noch richtig Spaß!

Hinweis zur Press-Wandwinkel Montageplatte: Das Produkt wird als montagefreundlicher Bausatz geliefert.
