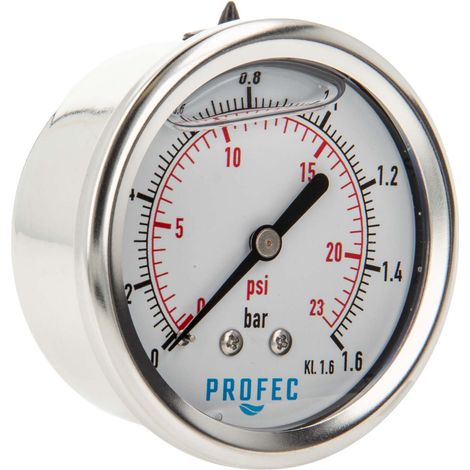

Profec Manometer 0 - 1,6 bar, Glyzeringefüllt, Ø 63 mm, 1/4 Zoll Anschluss nach unten Radial, Überdruck-Manometer

Ausführung: 0 bis 1,6 bar

Robuste Edelstahlausführung mit hoher Widerstandsfähigkeit, Korrisionsschutz und sichere Abdichtung. Die Glyzerinfüllung minimiert das Pendeln des Zeigers und sorgt für gleichmäßige Messwerte.

• Anzeige in bar (schwarz) und psi (rot)
• Anschluss: Messingnippel G1/4 Zoll - nach unten
• Gewinde nach DIN ISO 228
• Rohrfeder: Kupferlegierung bis 40 bar, Bronze ab 60 bar
• Material Gehäuse: Edelstahl
• Material Schauglas: Polycarbonat
• Genauigkeit: 1.6 %

Wie wählt man den richtigen Skalenbereich aus?

Benutzer sollten überprüfen, ob sie aufgrund seines Skalen- und Konstruktionsbereichs das richtige Manometer ausgewählt haben. Die optimale Wahl für den Skalenbereich ist, wenn sich der Betriebsdruck im mittleren Drittel des Skalenbereichs befindet.

Warum wählen Sie flüssige Füllung?

Die Flüssigkeitsfüllung dient dazu, Vibrationen zu dämpfen, mechanische Stöße zu absorbieren und Druckpulse zu mildern, wodurch die Druckwerte leichter zugänglich sind. Die Flüssigkeitsfüllung schützt vor Korrosion, das Eindringen von Feuchtigkeit und das Einfrieren durch die Umgebungstemperatur. Darüber hinaus schmiert die Flüssigkeitsfüllung alle beweglichen Teile, wodurch der Verschleiß und die Verschlechterung des Mechanismus erheblich reduziert werden.

Anleitung zur Belüftung eines Manometers:

Bei Druckbereichen von -15 bar bis zu 6 bar ist es wichtig, die Manometer mit einer Form von Belüftungsmechanismus zu versorgen, wie z. B. eine Ausgleichsmembran oder ein Belüftungsventil. Dies ist notwendig, um Druckänderungen zu berücksichtigen, die durch Änderungen der Umgebungstemperatur wie direktes Sonnenlicht verursacht werden, die sonst die Druckwerte verzerren können. (Manometer mit Druckbereichen über 6 bar erfordern keine Kompensation, da der Druck im Körper im Vergleich zum vollen Skalenbereich vernachlässigbar ist.)

Alle Manometer, die für die Flüssigkeitsfüllung ausgelegt sind, sind mit einer Vorrichtung ausgestattet, um den atmosphärischen Ausgleich zu gewährleisten. Um die Füllkappen aus massivem Gummi richtig zu lüften, können Sie dies leicht erreichen, indem Sie die Spitze des Stopfens abschneiden, wodurch ein kleines Loch entsteht, das das Manometer lüftet. Dies ist notwendig, wenn Sie das Manometer in senkrechter Position montieren.
