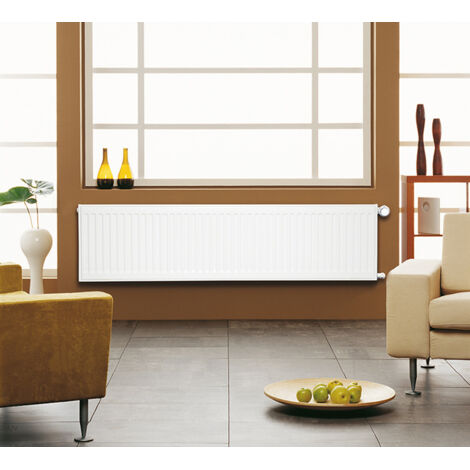

Purmo Profil Compact Austauschheizkörper, Typ 22, 4-Muffen, profilierte Front BH 550mm, BL 1000mm

Purmo Profil Compact Austauschheizkörper, Typ 22, 4-Muffen, profilierte Front BH 550mm, BL 1000mm
Purmo Profil Compact Austauschheizkörper, Typ 22, 4-Muffen, profilierte Front BH 550mm, BL 1000mm
Purmo Profil Compact Austauschheizkörper, Typ 22, 4-Muffen, profilierte Front BH 550mm, BL 1000mm
Purmo Profil Compact Austauschheizkörper, Typ 22, 4-Muffen, profilierte Front BH 550mm, BL 1000mm
Purmo Profil Compact Austauschheizkörper, Typ 22, 4-Muffen, profilierte Front BH 550mm, BL 1000mm
PURMO
106 modelle
106 modelle
168
81
inkl. MwSt zzgl. Versand
Sichere Bezahlung
Schützen Sie Ihr Produktmit unseren Versicherungen
Mehr erfahren
Gut zu wissen
Auf Lager
Gesetzliche Gewährleistung 2 Jahre
Retoure innerhalb von 14 Tagen
Lieferoptionen
  •


  •


Auch verfügbar
product
Gesponsert
























Produktdetails
Eigenschaften
  • Länge
    100.0 cm
  • Material
    Karton
  • Farbe
    Weiß
  • Form
    Gerade
  • Sanitär- und Heiz-Norm
    EN 442
  • Typ des Plattenheizkörpers
    22
  • ManoMano Art.-Nr
    ME8678074
  • Gesetzliche Gewährleistung
    2 Jahre
  • SKU
    F062205510010300
Beschreibung
Der Compact ist der klassische Flachheizkörper für geschlossene warmwasserbasierte Heizsysteme in einem neutralen Design. Es handelt sich um einen hochwertigen Heizkörper mit ausgezeichneter Oberfläche, der das breiteste Sortiment des Marktes bietet. Der Compact steht für eine optimale Wärmeverteilung und wird mit vormontierten Seitenverkleidungen und einer attraktiven Zierabdeckung (Typ 10 ohne Seitenverkleidungen und Zierabdeckung), inklusive einer kindersicheren Befestigung geliefert. Die Standardfarbe ist weiß - RAL 9016.

Der Compact eignet sich zudem perfekt als Modernisierungsheizkörper. Die Bauhöhen 400, 550 und 950 sind speziell auf die Nabenabstände der alten DIN-Radiatoren abgestimmt. Es steht eine Auswahl von 16 Baulängen zur Verfügung.

Technische Daten

Anschlüsse
4 x G 1/2, ISO 228, seitlich

Nennbauhöhen
400, 550, 950 mm

Baulängen
400 bis 3000 mm
(Bauhöhen 900 und 950: 400 bis 2000 mm)

Bautiefen
Typ 10 47 mm Hygiene
Typ 11 60 mm
Typ 20 102 mm Hygiene
Typ 21S 70 mm
Typ 22 102 mm
Typ 30 152 mm Hygiene
Typ 33 152 mm

Befestigung
Typen 11, 20, 21S, 22, 30, 33, bis BL 1600 mm mit 2er-Schnellmontage-Set ab BL 1800 mm mit 3er-Schnellmontage-Set
Typ 10 mit FZ-Halterung

Die Flachheizkörper Compact sind mit 4 bzw. 6 rückseitigen Befestigungslaschen ausgestattet. Bis Baulänge 1600 mm enthalten sie ein 2er, ab Baulänge 1800 mm ein 3er Befestigungsset. Typ 10 mit FZ Halterung. Die Befestigungslaschen liegen flach auf dem Vertikalprofil des Heizkörpers und stehen nicht vor.

So können die Laschen bei liegendem Transport der Heizkörper, etwa vom Händler zur Baustelle, keine Beschädigungen hervorrufen. Die Laschen reichen jeweils über 3 Sicken, so dass 3 verschiedene Aufhängepunkte zur Verfügung stehen. Achtung: Ein Aufhebeln der Laschen kann zu Undichtigkeiten führen. Die Montage erfolgt standardmäßig mit höhenverstellbaren Schnellmontage- Sets. Bei Typ 10 FZ-Halterungen.

Lieferumfang
Heizkörper fertig montiert mit Zierabdeckung und Seitenverkleidungen (Typ 10 ohne Zierabdeckung und Seitenverkleidungen); Typen 11 bis 33 mit Schnellmontage-Sets (bis Baulänge 1600 mm 2er-Set, ab Baulänge 1800 mm 3er-Set), Typ 10 mit FZHalterung; komplett mit Schrauben und Dübeln; selbstdichtende Blind- und Entlüftungsstopfen beigepackt
Nicht im Lieferumfang enthalten: Anschlussarmaturen, Thermostatkopf, Dekoelemente (Handtuchhalter etc.)

Blechqualität
DC01 nach EN 10130

Sickenteilung
33 mm

Betriebsdruck
10 bar

Prüfdruck
13 bar

Beschichtung
nach DIN 55900, KTL-Grundierung; Deckschicht aus Epoxydharzpulver, Farbton RAL 9016, weitere RALFarben auf Anfrage

Verpackung
mit längsseitigen Kantenschutzstreifen aus Pappe, Pappschutzecken und Schrumpffolie

Wärmeleistung in Watt
Purmo

Montagehinweise für werkseitig beigepackte Befestigungen

Schnellmontage-Set
Zur Montage der Schnellmontage-Sets werden die Montagelöcher Ø 10 mm, 72 mm von Oberkante Heizkörper gebohrt und Dübel und Schrauben montiert. Die Schrauben mit den aufgesteckten weißen Distanzrollen werden zunächst nur soweit eingeschraubt, dass zwischen Wand und Distanzrolle noch ein Spalt von ca. 5 mm verbleibt. Die Halter werden nun über Schraubenkopf und Distanzrolle hinweg aufgesteckt, die Schrauben leicht angezogen. Anschließend wird die Kunststoff-Aushebesicherung eingeclipst. Die Aushebesicherung übernimmt gleichzeitig auch die Schallschutzfunktion. Über eine von oben zugängliche Schraube, die sich auf den weißen Distanzrollen der Befestigungsschraube abstützt, kann mittels Schraubendreher eine Höhenverstellung vorgenommen werden. Der Distanzhalter zur Wand wird auf die untere Lasche aufgesteckt, der Heizkörper vertikal ausgerichtet. Verwendbar gemäß VDI 6036 in Anforderungsklasse (AK) 2.

FZ-Halterung
Zur Montage der FZ-Halterungen werden die Montagelöcher Ø 10 mm gebohrt und die Dübel gesetzt. Schrauben bis auf ca. 5 mm eindrehen, FZ-Halterungen aufsetzen, Schauben festziehen. Integrierte Aushebesicherung. Vor dem Aufsetzen des Heizkörpers in die unteren Schallschutzeinlagen ist der obere Halter hochzuziehen und einzurasten. Anschließend Heizkörper aufsetzen und gegen den oberen Halter drücken, dieser wird nun automatisch entriegelt und greift in die obere Zierabdeckung.

Nabenabstände und Bautiefen nach Typ
Purmo

Maße für Wandmontage
Maße für Wandmontage Purmo

Anschlussmöglichkeiten


Anschluss einseitig
Compact 4-Muffen-Profilheizkörper sind mit 4 seitlichen Anschlüssen G 1/2 ausgestattet. Allgemein ist der einseitige Anschluss vorgesehen. Mit dieser Anschlussform wurden auch die registrierten Wärmeleistungen ermittelt.

Anschlussvariante Anschluss einseitig Purmo Profil

Anschluss wechselseitig
Bei großen Baulängen wird der wechselseitige Anschluss empfohlen, um eine gleichmäßige Temperaturverteilung über die gesamte Länge zu erzielen. Die Empfehlung betrifft Heizkörper über 2 m Länge.

Anschlussvariante Anschluss wechselseitig Purmo Profil

Anschluss reitend
Der reitende Anschluss bringt stets Minderleistungen, die je nach Wasserdurchsatz zwischen 10 % und mehr betragen können. Die Ausrüstung mit Stauscheiben ist produktionsbedingt nicht möglich.

Anschlussvariante Anschluss reitend Purmo Profil

1-Rohr-Anschluss
Compact 4-Muffen-Profilheizkörper können auch in Einrohrsystemen eingesetzt werden. Bei Anwendung diverser Ventilkonstruktionen, die das vorlaufseitige Wasser nach oben führen und das rücklaufseitige Wasser unten abführen, sind keine weiteren Besonderheiten zu beachten.

Anschlussvariante 1-Rohr-Anschluss Purmo Profil
