Allgemeine Beschreibung

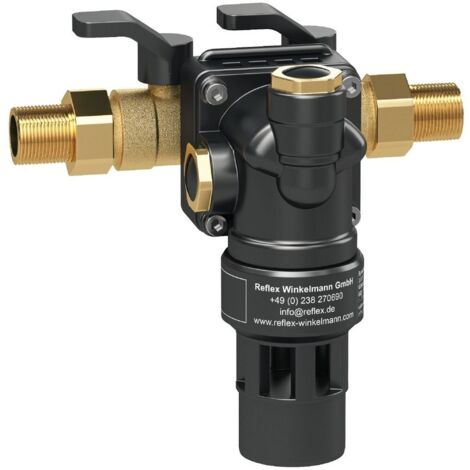

Die Reflex Fillset Nachspeisestation Compact Twist ist eine Armatur zur direkten Verbindung von Heiz- und Kühlwassersystemen mit Trinkwassernetzen. Sie dient der dauerhaften Nachspeisung und dem Halten des Wasserdrucks in Anlagensystemen. Die kompakte Bauweise ermöglicht eine flexible horizontale und vertikale Montage, wodurch sie sich besonders für platzsparende Installationen eignet.Technische daten
- Baulänge: 175 mm
- Bauhöhe: 157 mm
- Bautiefe: 117 mm
- Nenndurchmesser: 1/2 Zoll (15)
- Maximaler Arbeitsdruck: 10 bar
- Druckbereich: 1,3 bis 10 bar
- Maximale Eingangstemperatur: 65 °C
- Maximale Ausgangstemperatur: 65 °C
- Gewicht: 2,42 kg
- Durchfluss-Kennwert kvs: 0,86 m³/h
Kompatibilität und Zubehör
Das Fillset Compact Twist ist kompatibel mit Enthärtungsanlagen, jedoch nicht für vollentsalztes Wasser oder pH-Wert-Stabilisierung ausgelegt. Es kann als eigenständige Nachspeisestation genutzt oder in Kombination mit automatischen Nachspeiselösungen wie der Fillcontrol Smart oder dem Fillset Safecontrol Motorkugelhahn in Verbindung mit Reflex Control Steuerungen eingesetzt werden. Reflex bietet zudem Varianten mit Wasserzähler und Impulsgeber (Fillset Combi) an, die ebenfalls mit den Steuerungen kompatibel sind.
Installation
Die Nachspeisestation ist für den Festeinbau konzipiert und eignet sich zur Handnachspeisung in Heiz- und Kühlwassersystemen. Sie kann sowohl horizontal als auch vertikal montiert werden.
Anwendung
Die Reflex Fillset Nachspeisestation Compact Twist bietet eine sichere und platzsparende Lösung zur Handnachspeisung von Heiz- und Kühlwassersystemen. Die integrierten Armaturabsperrkugelhähne und der Systemtrenner sorgen für eine zuverlässige Trennung zwischen Trinkwasser und Anlagensystem.
Weitere Informationen
Die Fillset Compact Twist Armatur ist mit Armaturabsperrkugelhähnen ausgestattet, die nach DIN 1988-100 und DIN EN 1717 (BA) gefertigt sind. Ein integrierter Systemtrenner sorgt für die sichere Trennung zwischen Trinkwasser und Heiz- oder Kühlwasser, um eine Rückverunreinigung zu verhindern. Zusätzlich ist ein Schmutzfänger integriert, der Verunreinigungen aus dem Wasser zurückhält und so die Betriebssicherheit erhöht.
