Allgemeine Beschreibung

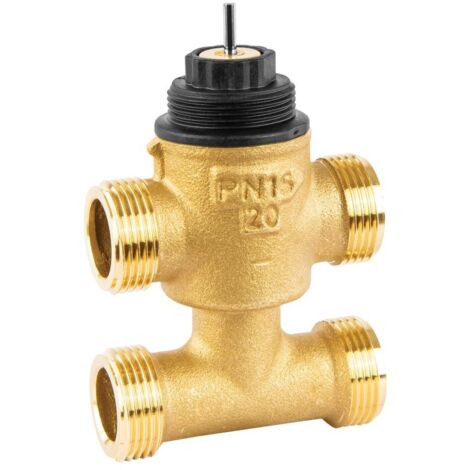

Das Resideo 3-Wege-Ventil VYE ist ein kompaktes Regelventil, das in Kombination mit einem Stellantrieb zur Regelung der Warm- und Kaltwasserzufuhr eingesetzt wird. Es findet Anwendung in Gebläsekonvektoren, kleinen Erhitzern und Rückkühlern. Das Ventil zeichnet sich durch seine wartungsfreie Konstruktion und die Verwendung von entzinkungsbeständigem Messing aus.Technische daten
- Nennweite: DN 15
- Kvs-Wert: 1,6
- Max. Ventilhub: 2,5 mm
- Schließdruck: 300 kPa
- Mediumtemperatur: 2 °C bis 120 °C
- Nenndruck: PN 16
- Leckverlust des Kvs-Wertes: 0,02 %
- Leckverlust des Kvs-Wertes Bypass: 0,02
- Rohraußendurchmesser aller Anschlüsse: 15 mm
- Länge Anschluss 1: 28 mm
- Länge Anschluss 2: 28 mm
- Länge Anschluss 3: 28 mm
Kompatibilität und Zubehör
- Verschiedene Anschlussverschraubungen verfügbar: Gewinde-, Löt- und Klemmanschlüsse
- Mit T-Stück für 4-Wege-Anschluss: ja
Installation
- Die geringe Baugröße ermöglicht den Einbau auch bei beengten Platzverhältnissen.
Anwendung
- Regelung der Warm- und Kaltwasserzufuhr in Heizungs- und Kühlsystemen.
Weitere Informationen
- Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
- Oberflächenschutz: unbehandelt
