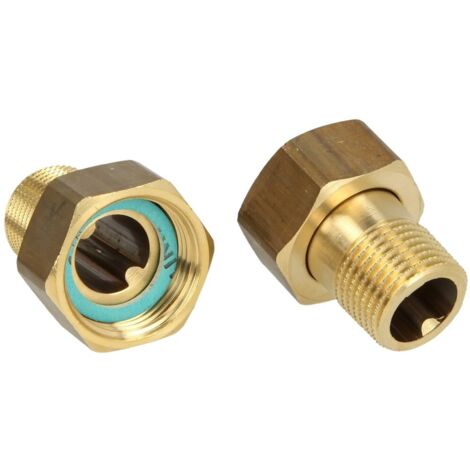

Resideo Anschlussverschraubung VST06 Messing A, 3/4"

Resideo Anschlussverschraubung VST06 Messing A, 3/4"

Die Resideo Anschlussverschraubung VST06 Messing A, 3/4 Zoll, ist ein essenzielles Ersatzteil für Ventile mit Außengewinde. Sie ist flachdichtend nach DIN ISO 228 konzipiert und baugleich mit ehemaligen Honeywell Artikeln. Mit der Hersteller-Artikelnummer VST06-3/4A dient diese 3-teilige Verschraubung aus Messing der zuverlässigen Verbindung in Wasserinstallationen.

Was zeichnet die Resideo Anschlussverschraubung VST06 aus?

Die Anschlussverschraubung VST06 ist in einer 3-teiligen, geraden Ausführung gefertigt. Sie besteht aus zwei Überwurfmuttern, Gewindetüllen mit kegligem Außengewinde nach DIN EN 10226 und den zugehörigen Dichtringen. Als Werkstoff kommt hochwertiges Messing der Güte CuZn39Pb3 (CW617N) zum Einsatz, dessen Oberflächen unbehandelt sind. Die Dichtungen bestehen aus Nitrilkautschuk NBR, was eine zuverlässige Abdichtung sicherstellt.

Für welche Anschlüsse ist die Verschraubung geeignet?

Diese Anschlussverschraubung ist für eine Nennweite von DN 20 ausgelegt. Anschluss 1 verfügt über ein zylindrisches Innengewinde (BSPP) mit einem Nenndurchmesser von 3/4 Zoll (20). Anschluss 2 ist mit einem konischen Außengewinde BSPT-R (ISO 7-1 / EN 10226-1) und ebenfalls einem Nenndurchmesser von 3/4 Zoll (20) ausgestattet. Der Rohranschluss ist als R 3/4 ausgeführt, während der Ventilanschluss flachdichtend mit der Größe G 1 realisiert wird. Die Schlüsselweite beträgt 37.

Welche technischen Spezifikationen bietet die Anschlussverschraubung?

Die Resideo Anschlussverschraubung VST06 ist für einen maximalen Arbeitsdruck von 16 bei 20 °C konzipiert. Sie kann in einem breiten Mediumtemperaturbereich von -20 bis 110 im Dauerbetrieb eingesetzt werden. Die Verschraubung ist nicht reduzierend, exzentrisch, mit Entleerungsventil, Entlüfter, Stoßnocken oder thermischer Isolierung ausgestattet. Eine Systembindung ist nicht gegeben.

Technische Daten

• Hersteller-Artikelnummer: VST06-3/4A
• Nennweite: DN 20
• Rohranschluss: R 3/4
• Ventilanschlussgröße: G 1
• Ausführung: 3-teilig
• Form: gerade
• Schlüsselweite: 37
• Anschluss 1: Innengewinde zylindrisch (BSPP), 3/4 Zoll (20)
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1), 3/4 Zoll (20)
• Werkstoff Anschlüsse: Messing (CuZn39Pb3 (CW617N))
• Material Dichtung: Nitrilkautschuk NBR
• Max. Arbeitsdruck bei 20 °C: 16
• Mediumtemperatur (Dauerbetrieb): -20 - 110

Die Resideo Anschlussverschraubung VST06 aus Messing bietet eine robuste und normgerechte Verbindungslösung für Ventile mit Außengewinde. Mit ihrer 3-teiligen Ausführung, dem hochwertigen Messingmaterial und den Dichtungen aus Nitrilkautschuk NBR ist sie für einen Arbeitsdruck von 16 bei 20 °C und Mediumtemperaturen von -20 bis 110 im Dauerbetrieb geeignet. Als Ersatzteil trägt sie maßgeblich zum Werterhalt des Gesamtsystems bei und ermöglicht eine sichere Funktion.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Ersatzteile Wasserarmaturen
• Hersteller-Artikelnummer: VST06-3/4A
• Ausführung: 3-teilig
• Form: gerade
• Schlüsselweite: 37
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: Messing
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Mit Stoßnocken: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• LPCB-Prüfung: nein
• Material Dichtung: Nitrilkautschuk NBR
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 16
• Mediumtemperatur (Dauerbetrieb): -20 - 110
• Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
• Mit thermischer Isolierung: nein
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: CuZn39Pb3 (CW617N)
• Werkstoffgüte Anschluss 2: CuZn39Pb3 (CW617N)
• DIN-CERTCO-Zertifikat: nein
• VdS-geprüft: nein
• Mit TÜV-Zulassung: nein
• DVGW-Siegel für Gas: nein
• DVGW-Siegel für Wasser: nein
• Zertifiziert nach NF 545: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• KOMO-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
• Typenzulassung nach BBR/EKS: nein
• Trinkwasserkonform nach UBA: Ja
