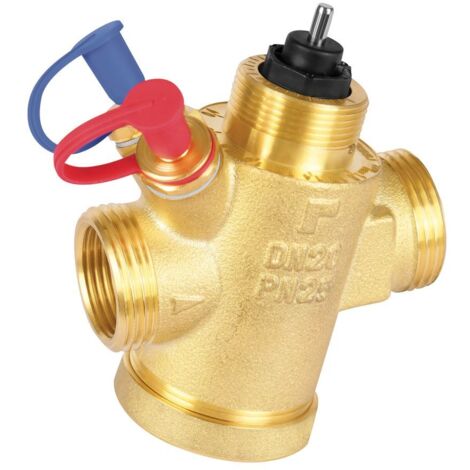

Resideo Druckunabhängiges Regelventil Kombi-PICV, DN 20, PN 25, 80-1000l/h, 18-600kPa

Resideo Druckunabhängiges Regelventil Kombi-PICV, DN 20, PN 25, 80-1000l/h, 18-600kPa

Das Resideo Druckunabhängige Regelventil Kombi-PICV vom Typ V5007 ist eine effiziente Lösung für den hydraulischen Abgleich und die Temperaturregelung in Heizungs- und Kühlsystemen. Es vereint einen Durchflussregler und einen Vollhub-Temperaturregler in einem Ventil und ist für eine Nennweite von DN 20 sowie einen Nenndruck von PN 25 ausgelegt. Mit einem Durchflussbereich von 80 bis 1000 Litern pro Stunde und einem Differenzdruckbereich von 18 bis 600 kPa eignet sich das Ventil ideal für den Einsatz in Gebläsekonvektoren, Kühldecken und Einrohr-Heizungsanlagen.

Wie funktioniert das Resideo Kombi-PICV?

Das druckunabhängige Regelventil V5007 von Resideo integriert einen Durchflussregler und einen Vollhub-Temperaturregler, wodurch eine volle Ventilautorität in einem Bauteil erreicht wird. In Kombination mit einem Stellantrieb ermöglicht das Kombi-PICV eine modulierende Vollhub-Temperaturregelung. Es sorgt für einen automatischen Ausgleich des Differenzdrucks und ein präzises, druckunabhängiges Durchflussverhalten. Dies trägt zu einem hohen Energie-Einsparpotenzial bei, da eine effiziente Energieübertragung und eine minimierte Pumpendrehzahl unterstützt werden. Eine Messmöglichkeit zum Ermitteln des optimalen Sollwerts für die Pumpe ist vorhanden, und es sind Versionen mit oder ohne Messanschlüsse verfügbar. Das Ventil reduziert die Bewegungen der Stellantriebe, da Druckschwankungen die erforderliche Temperatur nicht beeinflussen. Die gleichprozentige Kennlinie bei Verwendung eines modulierenden Stellantriebs unterstützt eine einfache und effiziente Steuerung.

Für welche Anwendungen ist das Ventil geeignet?

Das Resideo Kombi-PICV ist vielseitig einsetzbar in Anlagen mit variablem und konstantem Durchfluss. Ohne Stellantrieb kann es als konstanter Durchflussbegrenzer fungieren, während es in variablen Durchflusssystemen als druckunabhängiges Regelventil dient. Es wird typischerweise für den Abgleich und die Temperaturregelung von Gebläsekonvektoren und Kühldecken eingesetzt. Auch für den Einsatz in Einrohr-Heizungsanlagen ist das Kombi-PICV geeignet. Die verfügbaren Baugrößen von DN15 bis DN50 decken gängige Anforderungen von Gebläsekonvektoren ab, und es gibt zahlreiche Versionen zur Unterstützung von standardmäßigen sowie niedrigen und hohen Durchflussanforderungen. Das Ventil deckt den hydraulischen Abgleich und die Temperaturregelung in einem Bauteil ab, was die Montagekosten senkt.

Welche Vorteile bietet das Kombi-PICV bei Installation und Inbetriebnahme?

Die Inbetriebnahme des Resideo V5007 ist einfach gestaltet. Eine Voreinstellung erfolgt über eine aufgeprägte Durchflussskala, die den voreingestellten Wert direkt in Litern pro Stunde anzeigt. Die Voreinstellung kann mit einem Standard-Werkzeug wie einem Gabelschlüssel vorgenommen werden. Eine Anlage lässt sich auch dann abgleichen, wenn diese nur teilweise in Betrieb genommen wird. Dies unterstützt eine zeitsparende und kosteneffiziente Montage.

Wie ist das Ventil konstruiert und welche Materialien werden verwendet?

Das Gehäuse des Ventils besteht aus Messing mit entzinkungsbeständiger Werkstoffgüte (DZR). Die Anschlüsse sind als Innengewinde zylindrisch (BSPP) ausgeführt. Der Ventilhub beträgt 2,9 mm, und das Ventil ist für Mediumtemperaturen von -10 bis 120 °C ausgelegt. Es ist für den Einsatz mit Wasser und bis zu 50 % Glykol gemäß VDI 2035 geeignet. Die Nenndruckstufe beträgt PN 25.

Wie unterstützt das Ventil Wartung und Messung?

Das Kombi-PICV ist wartungsfreundlich gestaltet und verfügt über eine Not-Absperrfunktion mit Kunststoffkappe, die jedoch nicht für den Dauergebrauch vorgesehen ist. Die Ventile sind schmutzresistent und besitzen keine Toträume, wodurch der kontinuierliche Durchfluss eine Selbstreinigungswirkung fördert. Versionen mit Messanschlüssen erlauben die Durchflussmessung auch bei schwierigen Anwendungen. Optional kann ein Entleeradapter zum Entleeren und Reinigen verwendet werden, und eine Spülung des Membranbereichs ist ebenfalls möglich.

Technische Daten

• Nennweite: DN 20
• Nenndruck: PN 25
• Durchflussmenge: 80 - 1000 l/h
• Differenzdruckbereich: 18 - 600 kPa
• Kvs-Wert: 2,58
• Ventilhub: 2,9 mm
• Mediumtemperatur: -10 bis 120 °C
• Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
• Anschlüsse: Innengewinde zylindrisch (BSPP)
• Medium: Wasser mit max. 50 % Glykol

Das Resideo Druckunabhängige Regelventil Kombi-PICV DN 20, PN 25 bietet eine präzise und energieeffiziente Lösung für den hydraulischen Abgleich und die Temperaturregelung in Heizungs- und Kühlsystemen. Mit seinem breiten Durchflussbereich von 80 bis 1000 l/h, der robusten Messingausführung und der einfachen Inbetriebnahme unterstützt es eine zuverlässige und wartungsfreundliche Installation bei variablen und konstanten Durchflussbedingungen.

Produktspezifikation

• Hersteller-Serie: V5007
• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Rohrleitungsarmaturen
• Hersteller-Artikelnummer: V5007TZ10201000
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Messprinzip: Druckdifferenz
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 20
• Voreinstellung plombier-/blockierbar: nein
• Venturidüse: dynamisch
• Hydraulischer Abgleich: dynamisch
• Venturi-Düse: nein
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: ja
• Max. Druckunterschied bei 20 °C: 6
• Länge Anschluss 1: 39,5
• Länge Anschluss 2: 39,5
• Winkel der Spindel: 75
• Mit Messanschluss: ja
• Max. Arbeitsdruck: 25
• Mit Impulsleitungsanschluss: nein
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• KV-Wert: 0,21 - 2,58
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Hublänge: 2,9
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 105
• Kvs-Wert: 2,58
• Mit Standanzeiger: nein
• Mit Messnippel: ja
• Motorgesteuert: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 20
