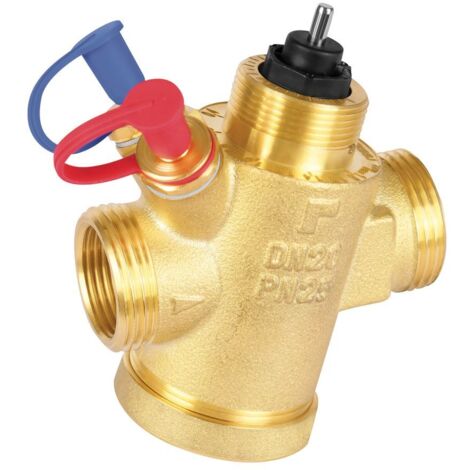

Resideo Druckunabhängiges Regelventil Kombi-PICV, DN 25, PN 25, 180-2000l/h, 18-600kPa

Resideo Druckunabhängiges Regelventil Kombi-PICV, DN 25, PN 25, 180-2000l/h, 18-600kPa

Das Resideo Druckunabhängige Regelventil Kombi-PICV der Serie V5007 ist eine effiziente Lösung für den hydraulischen Abgleich und die Temperaturregelung in Heizungs- und Kühlanlagen. Es vereint einen Durchflussregler und einen Vollhub-Temperaturregler mit voller Ventilautorität in einem Ventil. Mit einer Nennweite von DN 25, einem Nenndruck von PN 25, einem Durchflussbereich von 180 bis 2000 l/h und einem Differenzdruck von 18 bis 600 kPa ist es ideal für den Einsatz in Gebläsekonvektoren, Kühldecken und Einrohr-Heizungsanlagen.

Wie funktioniert das Resideo Kombi-PICV V5007?

Das Kombi-PICV V5007 von Resideo zeichnet sich durch einen automatischen Ausgleich des Differenzdrucks und ein präzises, druckunabhängiges Durchflussverhalten aus. Es ermöglicht eine modulierende Vollhub-Temperaturregelung, wenn es mit einem Stellantrieb ausgestattet ist. Das Ventil kann flexibel in Anlagen mit variablem und konstantem Durchfluss eingesetzt werden. In Systemen mit konstantem Durchfluss dient es ohne Stellantrieb als konstanter Durchflussbegrenzer, während es in Anlagen mit variablem Durchfluss als druckunabhängiges Regelventil fungiert. Die gleichprozentige Kennlinie bei Verwendung eines modulierenden Stellantriebs sorgt für eine stabile und effiziente Regelung.

Welche Vorteile bietet das Ventil für Energieeffizienz und Betriebssicherheit?

Das Resideo Kombi-PICV trägt maßgeblich zu einem hohen Energie-Einsparpotenzial bei, dank effizienter Energieübertragung und minimierter Pumpendrehzahl. Es bietet eine Messmöglichkeit zur Ermittlung des optimalen Sollwerts für die Pumpe. Durch den automatischen Differenzdruckausgleich sind weniger Bewegungen der Stellantriebe erforderlich, da Druckschwankungen die benötigte Temperatur nicht beeinflussen. Dies vereinfacht die Auswahl und Inbetriebnahme, da keine komplexen Berechnungen oder aufwendigen Abgleichverfahren notwendig sind. Der breite Einsatzbereich von DN15 bis DN50 deckt gängige Baugrößen von Gebläsekonvektoren ab und unterstützt verschiedene Durchflussanforderungen.

Wie gestaltet sich die Installation und Wartung des Kombi-PICV?

Die Inbetriebnahme des Ventils ist unkompliziert. Die Voreinstellung erfolgt über eine aufgeprägte Durchflussskala, die den voreingestellten Wert direkt in Litern pro Stunde anzeigt. Dies kann mit einem Standard-Werkzeug wie einem Gabelschlüssel vorgenommen werden. Auch eine teilweise Inbetriebnahme der Anlage ist für den Abgleich möglich. Das Ventil ist wartungsfreundlich konzipiert, mit einer Not-Absperrfunktion (nicht für Dauergebrauch, maximaler einseitiger Überdruck von 6 bar) und der Möglichkeit zum Entleeren und Reinigen mittels optionalem Entleeradapter. Es ist schmutzresistent, ohne Toträume, und der kontinuierliche Durchfluss sichert eine Selbstreinigungswirkung. Eine Spülung des Membranbereichs ist ebenfalls möglich.

Für welche Medien und Anwendungen ist das Regelventil geeignet?

Das Kombi-PICV ist für den Einsatz in Heizungsanlagen mit Wasser und einem Glykolanteil von bis zu 50 % gemäß VDI 2035 ausgelegt. Es eignet sich besonders für den hydraulischen Abgleich und die Temperaturregelung von Gebläsekonvektoren, Kühldecken und Einrohr-Heizungsanlagen. Die Kombination von hydraulischem Abgleich und Temperaturregelung in einem Ventil senkt zudem die Montagekosten.

Technische Daten

• Nennweite: DN 25
• Nenndruck: PN 25
• Durchflussmenge: 180 - 2000 l/h
• Differenzdruck: 18 - 600 kPa
• Kvs-Wert: 5,16
• Mediumtemperatur: -10 °C - 120 °C
• Werkstoff des Gehäuses: Messing, entzinkungsbeständig (DZR)
• Anschlüsse: Innengewinde zylindrisch (BSPP)
• Ventilhub: 2,9 mm
• Motorgesteuert: ja

Das Resideo Druckunabhängige Regelventil Kombi-PICV V5007 bietet eine präzise und energieeffiziente Lösung für die Temperatur- und Durchflussregelung in Heiz- und Kühlsystemen. Mit seiner Nennweite von DN 25, einem Nenndruck von PN 25 und einem Durchflussbereich von 180 bis 2000 l/h sorgt es für einen automatischen Differenzdruckausgleich und eine einfache Inbetriebnahme. Es ist eine zuverlässige Wahl für Gebläsekonvektoren, Kühldecken und Einrohr-Heizungsanlagen und trägt maßgeblich zur Energieeffizienz und Betriebssicherheit der Anlage bei.

Produktspezifikation

• Hersteller-Serie: V5007
• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Rohrleitungsarmaturen
• Hersteller-Artikelnummer: V5007TZ10252000
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Messprinzip: Druckdifferenz
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 25
• Voreinstellung plombier-/blockierbar: nein
• Venturidüse: dynamisch
• Hydraulischer Abgleich: dynamisch
• Venturi-Düse: nein
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: ja
• Max. Druckunterschied bei 20 °C: 6
• Länge Anschluss 1: 41,5
• Länge Anschluss 2: 41,5
• Winkel der Spindel: 75
• Mit Messanschluss: ja
• Max. Arbeitsdruck: 25
• Mit Impulsleitungsanschluss: nein
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• KV-Wert: 0,46 - 5,16
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Hublänge: 2,9
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 105
• Kvs-Wert: 5,16
• Mit Standanzeiger: nein
• Mit Messnippel: ja
• Motorgesteuert: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 25
