Resideo Magnetventil MV300 24V / 50Hz, stromlos offen, DN 80

Resideo Magnetventil MV300 24V / 50Hz, stromlos offen, DN 80

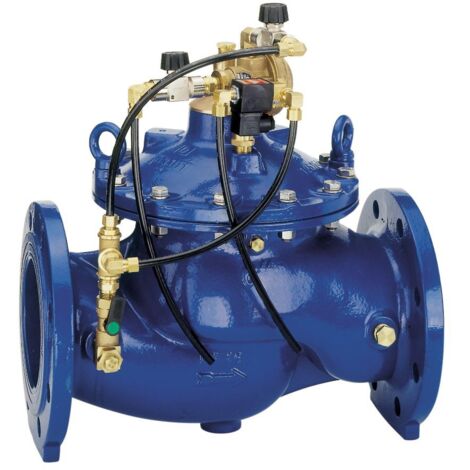

Das Resideo Magnetventil MV300 24V / 50Hz ist ein stromlos offenes Absperrventil mit Hilfssteuerung und einer Nennweite von DN 80. Es zeichnet sich durch seine kompakte Bauweise aus und ist besonders für enge Einbauverhältnisse, wie beispielsweise in Schächten, geeignet. Eine Impulsleitung ist für den Betrieb nicht erforderlich. Dieses Ventil ist für den Einsatz mit Trinkwasser konzipiert und bietet eine zuverlässige Funktion.

Wie ist das Resideo Magnetventil MV300 konstruiert?

Das Gehäuse, der Deckel und der Membranteller des MV300 bestehen aus robustem Kugelgraphitguss (ISO 1083), der innen und außen pulverbeschichtet ist, um Korrosionsschutz zu bieten. Der Ventilsitz, die Druckfeder und die Steuerstange sind aus Edelstahl gefertigt. Die gewebeverstärkte Membrane besteht aus NBR, während die Dichtungen aus NBR und EPDM gefertigt sind. Ein Regulierkegel aus Rotguss und Steuerleitungen aus hochwertigem Kunststoff ergänzen die Konstruktion. Das Pilotmagnetventil ist aus Messing gefertigt und ein integriertes Entlüftungsventil ist vorhanden.

Welche elektrischen Eigenschaften besitzt das Magnetventil?

Das Magnetventil arbeitet mit einer Wechselspannung von 24 V bei 50 Hz. Es ist stromlos offen, was bedeutet, dass es ohne Stromzufuhr geöffnet bleibt. Der elektrische Anschluss erfolgt über einen Stecker nach EN 175301-803 Typ A. Die Schutzart IP65 ermöglicht Schutz gegen Staub und Strahlwasser, was den Einsatz auch in anspruchsvollen Umgebungen ermöglicht. Die Einschaltdauer beträgt 100 %, was einen Dauerbetrieb ermöglicht.

Für welche Betriebsbedingungen ist das MV300 geeignet?

Das Ventil ist für den Einsatz mit Trinkwasser bei Medientemperaturen von 2 °C bis 80 °C ausgelegt. Die maximale Umgebungstemperatur beträgt 55 °C. Es ist für einen Vordruck von maximal 16 bar und einen Mindestdruck von 0,7 bar geeignet. Der maximale Differenzdruck für AC-Ausführung und Wasser/Flüssigkeiten beträgt ebenfalls 16 bar. Die Druckstufe des Flanschanschlusses entspricht PN 16. Die Anschlüsse sind als Flansch ausgeführt mit einem Rohraußendurchmesser von 80 mm und einer Anschlusslänge von 155 mm.

Welche Vorteile bietet das MV300 bei der Installation?

Die kompakte Bauweise des MV300 ermöglicht den Einbau auch bei beengten Platzverhältnissen, wie sie beispielsweise in Schächten vorkommen. Die Hilfssteuerung macht das Verlegen einer Impulsleitung überflüssig, was die Installation vereinfacht und den Aufwand reduziert. Die pulverbeschichtete Oberfläche schützt das Ventilgehäuse vor Korrosion und trägt zur Langlebigkeit bei.

Technische Daten

• Nennweite: DN 80
• Kvs-Wert: 103
• Anschlussspannung: 24 V AC
• Frequenz: 50 Hz
• Bauhöhe: 330 mm
• Werkstoff Gehäuse: Kugelgraphitguss (ISO 1083)
• Druckstufe Flansch: PN 16
• Mediumtemperatur: 2 °C - 80 °C
• Max. Umgebungstemperatur: 55 °C
• Schutzart: IP65

Das Resideo Magnetventil MV300 24V / 50Hz bietet eine zuverlässige Absperrfunktion mit robusten Materialien wie Kugelgraphitguss und Edelstahl. Die kompakte Bauweise und die stromlos offene Ausführung ermöglichen flexible Einsatzmöglichkeiten bei Trinkwasserinstallationen. Mit einem Kvs-Wert von 103 und einer Nennweite von DN 80 ist es für hohe Durchflussmengen geeignet und ermöglicht eine sichere Steuerung bei einem maximalen Differenzdruck von 16 bar.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Sonstige Wasserarmaturen
• Hersteller-Artikelnummer: MV300-80BB
• Ausführung: gerade
• Bauhöhe: 330
• Oberflächenschutz: beschichtet
• Spannungsart: AC
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Anschlussspannung: 24
• Elektrischer Anschluss: Stecker EN 175301-803 Typ A
• Explosionsschutz: ohne
• Schutzart (IP): IP65
• Mit Sieb: nein
• Frequenz der Eingangsspannung: 50
• Thermische Desinfektion: nein
• Freistrom: ja
• Rohraußendurchmesser Anschluss 1: 80
• Rohraußendurchmesser Anschluss 2: 80
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 155
• Länge Anschluss 2: 155
• Max. Umgebungstemperatur: 55
• Min. Druckunterschied: 0,5
• Indirekt betätigt: ja
• Spannungsfrei wenn geöffnet: ja
• Kvs-Wert: 103
• Ventildurchlass: 80
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Mediumtemperatur (Dauerbetrieb): 2 - 80
• Nenndurchmesser: DN 80
• Max. Differenzdruck AC-Ausführung: 16
• Einschaltdauer: 100 %
• Max. Differenzdruck Wasser/Flüssigkeiten: 16
• Nothandbedienung: ohne
