Resideo Magnetventil MV300 24V / 50Hz, stromlos geschlossen, DN 65

Resideo Magnetventil MV300 24V / 50Hz, stromlos geschlossen, DN 65

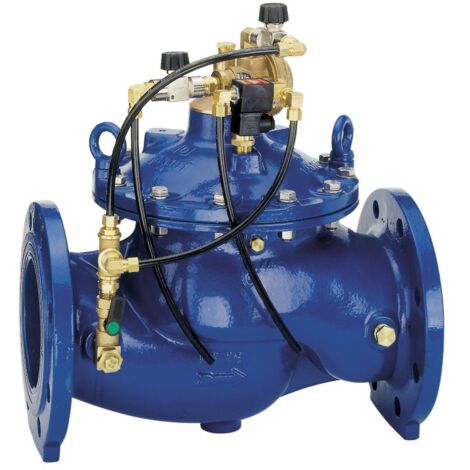

Das Resideo Magnetventil MV300 ist ein pilotgesteuertes Absperrventil mit Hilfssteuerung, ausgelegt für 24 V AC und 50 Hz. Es arbeitet stromlos geschlossen und verfügt über eine Nennweite von DN 65. Seine kompakte Bauweise macht es besonders geeignet für den Einsatz in engen Einbauverhältnissen, wie beispielsweise in Schächten, wobei keine separate Impulsleitung erforderlich ist.

Wie ist das Resideo Magnetventil MV300 aufgebaut?

Das Gehäuse, der Deckel und der Membranteller des MV300 bestehen aus Kugelgraphitguss (ISO 1083) und sind innen sowie außen pulverbeschichtet. Ventilsitz, Druckfeder und Steuerstange sind aus Edelstahl gefertigt. Die gewebeverstärkte Membrane besteht aus NBR, ergänzt durch Dichtungen aus NBR und EPDM. Ein Regulierkegel aus Rotguss und Steuerleitungen aus hochwertigem Kunststoff vervollständigen die Konstruktion. Das Pilotmagnetventil ist aus Messing gefertigt und ein Entlüftungsventil ist integriert.

Welche elektrischen Merkmale besitzt das Magnetventil?

Das Magnetventil arbeitet mit einer Anschlussspannung von 24 V AC und einer Frequenz von 50 Hz. Der elektrische Anschluss erfolgt über einen Stecker nach EN 175301-803 Typ A. Es ist indirekt betätigt und stromlos geschlossen, was bedeutet, dass es ohne Spannung geschlossen bleibt. Die Einschaltdauer beträgt 100 Prozent. Die Schutzart IP65 bietet Schutz gegen Staub und Strahlwasser.

Für welche Betriebsbedingungen ist das Ventil ausgelegt?

Das MV300 ist für den Einsatz mit Trinkwasser als Medium konzipiert. Es kann bei Mediumtemperaturen von 2 °C bis 80 °C und einer maximalen Umgebungstemperatur von 55 °C betrieben werden. Der maximale Vordruck beträgt 16 bar, der Mindestdruck 0,7 bar. Der minimale Druckunterschied beträgt 0,5 und der maximale Differenzdruck für Wasser und Flüssigkeiten liegt bei 16. Die Druckstufe des Flanschanschlusses ist PN 16.

Wie sind die Anschlüsse und Abmessungen des MV300 gestaltet?

Das Ventil verfügt über gerade Flanschanschlüsse mit einem Nenndurchmesser von DN 65. Der Rohraußendurchmesser an beiden Anschlüssen beträgt 65 mm, mit einer Anschlusslänge von jeweils 146 mm. Die Bauhöhe des Ventils liegt bei 280 mm, was eine kompakte Integration ermöglicht.

Technische Daten

• Nennweite: DN 65
• Kvs-Wert: 43
• Anschlussspannung: 24 V AC
• Frequenz: 50 Hz
• Bauhöhe: 280 mm
• Druckstufe: PN 16
• Mediumtemperatur: 2 °C - 80 °C
• Max. Umgebungstemperatur: 55 °C
• Max. Vordruck: 16 bar
• Schutzart: IP65

Das Resideo Magnetventil MV300 stellt eine zuverlässige Absperrfunktion für anspruchsvolle Einbausituationen bereit. Seine robuste Konstruktion aus Kugelgraphitguss, die Nennweite von DN 65 und die Betriebsspannung von 24 V AC prädestinieren es für den dauerhaften Einsatz in Trinkwasserinstallationen. Es ermöglicht eine präzise Steuerung bei Mediumtemperaturen von 2 °C bis 80 °C und einem maximalen Vordruck von 16 bar.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Pilotgesteuerte Regelventile
• Hersteller-Artikelnummer: MV300-65B
• Ausführung: gerade
• Bauhöhe: 280
• Oberflächenschutz: beschichtet
• Spannungsart: AC
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Anschlussspannung: 24
• Elektrischer Anschluss: Stecker EN 175301-803 Typ A
• Explosionsschutz: ohne
• Schutzart (IP): IP65
• Mit Sieb: nein
• Frequenz der Eingangsspannung: 50
• Thermische Desinfektion: nein
• Freistrom: ja
• Rohraußendurchmesser Anschluss 1: 65
• Rohraußendurchmesser Anschluss 2: 65
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 146
• Länge Anschluss 2: 146
• Max. Umgebungstemperatur: 55
• Min. Druckunterschied: 0,5
• Indirekt betätigt: ja
• Spannungsfrei wenn geöffnet: nein
• Kvs-Wert: 43
• Ventildurchlass: 65
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Mediumtemperatur (Dauerbetrieb): 2 - 80
• Nenndurchmesser: DN 65
• Max. Differenzdruck AC-Ausführung: 16
• Einschaltdauer: 100 %
• Max. Differenzdruck Wasser/Flüssigkeiten: 16
• Nothandbedienung: ohne
