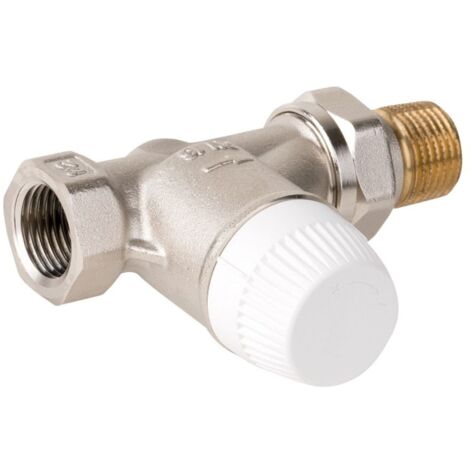

Resideo Thermostatventilkörper H, Messing vernickelt, Durchgangsausführung, 1/2"

Resideo Thermostatventilkörper H, Messing vernickelt, Durchgangsausführung, 1/2"

Der Resideo Thermostatventilkörper H aus vernickeltem Messing ist eine robuste Lösung für die präzise Durchflussregelung in Heizungs- und Kühlanlagen. In Durchgangsausführung und mit einem 1/2 Zoll Anschluss konzipiert, eignet er sich besonders für Anwendungen mit hohen Durchflussmengen in großen Heizkörpern, Gebläsekonvektoren, Wärmeaustauschern sowie in Ein- und Zweirohrsystemen.

Wo wird der Resideo Thermostatventilkörper H eingesetzt?

Dieser Thermostatventilkörper wird typischerweise im Vorlauf von Heizkörpern, Gebläsekonvektoren oder anderen Wärmeaustauschern installiert. Er regelt den Durchfluss des Heiz- oder Kühlmediums in Verbindung mit einem Thermostatkopf oder einem thermoelektrischen beziehungsweise motorischen Stellantrieb. Dank seiner hohen Durchflusskapazität ist er ideal für große Heizkörper, Gebläsekonvektoren, Wärmeaustauscher und den Einsatz in 1-Rohr- sowie 2-Rohr-Anlagen.

Welche technischen Eigenschaften bietet der Ventilkörper?

Der Ventilkörper zeichnet sich durch seine Bauweise aus Messing vernickelt und eine gerade Form aus. Er entspricht den Standardbaumaßen nach EN215 D und verfügt über eine doppelte O-Ring-Dichtung mit Fettkammer, die zu einer längeren Lebensdauer beiträgt. Die Ventilöffnungsfeder ist außerhalb des Mediums positioniert. Ein besonderer Vorteil ist die Möglichkeit, den Ventileinsatz während des Betriebs ohne Entleerung der Anlage auszutauschen. Für modulierende Stellantriebe bietet der Ventilkörper einen Hub von 4,0 mm und ist für geräuscharmen Betrieb ausgelegt.

Welche Stellantriebe sind kompatibel und welche Medien können verwendet werden?

Der Thermostatventilkörper V2050 ist mit Thermostatköpfen mit Anschluss M30 x 1,5 kompatibel. Ebenso können die 2-Punkt-Stellantriebe MT4 und M5410, der modulierende Stellantrieb M7410E5001 sowie die Heizkörperregler HR90 und HR92 verwendet werden. Als Medium ist Wasser oder ein Wasser-Glykolgemisch nach VDI 2035 zugelassen. Der Ventilkörper ist für Mediumtemperaturen von 2 °C bis 130 °C und einen maximalen Betriebsdruck von 16 bar ausgelegt. Die Durchflussmenge liegt zwischen 35 und 1100 l/h.

Technische Daten

• Werkstoff Gehäuse: Messing vernickelt
• Anschlussgröße: 1/2 Zoll
• Nennweite: DN 15
• Thermostatanschluss: M30 x 1,5
• Kvs-Wert: 4
• Max. Betriebsdruck: 16 bar
• Max. Mediumtemperatur: 130 °C
• Min. Mediumtemperatur: 2 °C
• Durchflussmenge: 35 bis 1100 l/h
• Höhe: 30,5 mm

Der Resideo Thermostatventilkörper H bietet eine zuverlässige und wartungsfreundliche Lösung für die präzise Durchflussregelung in anspruchsvollen Heiz- und Kühlanlagen. Mit seiner robusten Messing-Vernickelung, einem Kvs-Wert von 4 und der Eignung für Temperaturen bis 130 °C ermöglicht er eine hohe Leistungsfähigkeit und Langlebigkeit. Die einfache Austauschbarkeit des Ventileinsatzes ohne Anlagenentleerung unterstreicht die durchdachte Konstruktion dieses Ventilkörpers.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Thermostatventilkörper
• Hersteller-Artikelnummer: V2050DH015A
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 51
• Form: gerade
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Durchsatzkapazität (min. 10 kPa): 35 - 350
• Automatische Durchflussregelung: nein
• Mit geradem Schlussstück: ja
• Thermostatanschluss: Außengewinde
• Druckunabhägig: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 32
• Länge Anschluss 2: 60
• Geeignet für Einrohrsystem: ja
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 1/2 Zoll (15)
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• KV-Wert: 0,035 - 1,1
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: nein
• Mit Dichtungsring: nein
• Kvs-Wert: 4
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
