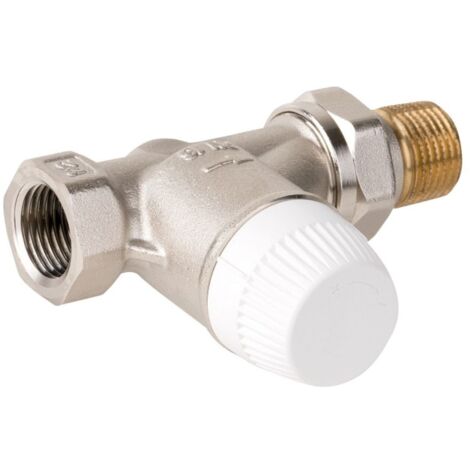

Resideo Thermostatventilkörper H, Messing vernickelt, Durchgangsausführung, 1"

Resideo Thermostatventilkörper H, Messing vernickelt, Durchgangsausführung, 1"

Der Resideo Thermostatventilkörper H aus vernickeltem Messing ist eine Durchgangsausführung mit einem 1 Zoll Anschluss. Er ist für hohe Durchflussmengen in Heizungs- und Kühlanlagen konzipiert und eignet sich ideal für den Einsatz in den Vorläufen von Heizkörpern, Gebläsekonvektoren oder anderen Wärmeaustauschern, insbesondere in 1-Rohr-Anlagen.

Für welche Anwendungen ist der Resideo Thermostatventilkörper H geeignet?

Der Thermostatventilkörper V2050 von Resideo wird typischerweise im Vorlauf von Heizkörpern, Gebläsekonvektoren oder anderen Wärmeaustauschern installiert. Er regelt den Durchfluss des Heiz- oder Kühlmediums in Verbindung mit einem Thermostatkopf oder einem thermoelektrischen beziehungsweise motorischen Stellantrieb. Aufgrund seiner hohen Durchflussmengen ist das Ventil besonders für große Heizkörper, Gebläsekonvektoren, Wärmeaustauscher oder in 1-Rohr-Anlagen geeignet.

Welche Stellantriebe sind mit dem Thermostatventilkörper kompatibel?

Der Resideo Thermostatventilkörper H ist mit verschiedenen Stellantrieben kompatibel, die einen Anschluss M30 x 1,5 aufweisen. Dazu gehören Thermostatköpfe mit diesem Anschlussgewinde sowie die 2-Punkt-Stellantriebe MT4 und M5410. Ebenso kann der modulierende Stellantrieb M7410E5001 und die Heizkörperregler HR90/HR92 verwendet werden, um eine präzise Temperaturregelung zu ermöglichen.

Welche Merkmale zeichnen den Thermostatventilkörper aus?

Der Ventilkörper zeichnet sich durch einen geräuscharmen Betrieb und Standardbaumaße nach EN215 D aus. Eine doppelte O-Ring-Dichtung mit Fettkammer trägt zu einer langen Lebensdauer bei. Die Ventilöffnungsfeder ist außerhalb des Mediums platziert. Ein Hub von 4,0 mm ist für modulierende Stellantriebe vorgesehen. Ein besonderes Merkmal ist die Möglichkeit, den Ventileinsatz während des Betriebs ohne Entleerung der Anlage auszutauschen, was die Wartung erheblich vereinfacht. Ein erhöhter Durchfluss ist zudem mit einem Hochhub-Thermostatkopf T3019HF möglich.

Technische Daten

• Anschlussgröße: 1 Zoll (DN 25)
• Kvs-Wert: 6
• Durchflussmenge: 35 bis 1100 l/h
• Max. Mediumtemperatur: 130 °C
• Min. Mediumtemperatur: 2 °C
• Max. Betriebsdruck: 16 bar
• Werkstoff Gehäuse: Messing vernickelt
• Thermostatanschluss: M30 x 1,5
• Bauhöhe: 49 mm
• Geeignet für: Einrohr- und Zweirohrsysteme

Der Resideo Thermostatventilkörper H in Durchgangsausführung bietet eine robuste und wartungsfreundliche Lösung für die Durchflussregelung in Heiz- und Kühlanlagen. Mit seinem Gehäuse aus vernickeltem Messing und einem 1 Zoll Anschluss ist er für hohe Durchflussmengen von 35 bis 1100 l/h ausgelegt. Die Kompatibilität mit verschiedenen Stellantrieben und die Möglichkeit des Ventileinsatzwechsels ohne Anlagenentleerung unterstreichen die Funktionalität dieses Ventils. Mit einem Kvs-Wert von 6 und der Eignung für Mediumtemperaturen bis 130 Grad Celsius stellt er eine zuverlässige und flexible Lösung für die Regelung großer Heizkörper und Wärmeaustauscher dar.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Thermostatventilkörper
• Hersteller-Artikelnummer: V2050DH025A
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 49
• Form: gerade
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Durchsatzkapazität (min. 10 kPa): 35 - 350
• Automatische Durchflussregelung: nein
• Mit geradem Schlussstück: ja
• Thermostatanschluss: Außengewinde
• Druckunabhägig: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 41,5
• Länge Anschluss 2: 74,5
• Geeignet für Einrohrsystem: ja
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 1 Zoll (25)
• Größe Heizkörperanschluss: 1 Zoll (25)
• KV-Wert: 0,035 - 1,1
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: nein
• Mit Dichtungsring: nein
• Kvs-Wert: 6
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
