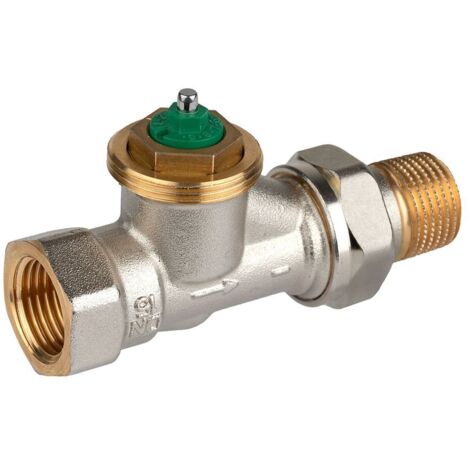

Resideo Thermostatventilkörper LX Messing vernickelt, Durchgang, 1/2"

Resideo Thermostatventilkörper LX Messing vernickelt, Durchgang, 1/2"

Der Resideo Thermostatventilkörper LX der Serie V2000LX ist ein hochwertiges Bauteil aus vernickeltem Messing in Durchgangsform mit einem 1/2 Zoll Anschluss. Er wurde speziell für den hydraulischen Abgleich von Zweirohr-Heizungs- und Kühlsystemen mit Pumpenbetrieb und hohen Anforderungen an den Durchfluss entwickelt. Das Ventil bietet eine stufenlose Voreinstellung und trägt zu einem effizienten Betrieb bei.

Wie unterstützt der Thermostatventilkörper LX den hydraulischen Abgleich?

Der Thermostatventilkörper LX ermöglicht durch seine stufenlose Voreinstellung eine präzise Regulierung des Durchflusses, was den hydraulischen Abgleich in Zweirohrsystemen erleichtert. Mit einem Kvs-Wert von 1,08 und einer Durchflussmenge von 20 bis 235 Litern pro Stunde bei einem Differenzdruck von bis zu 100 kPa kann das Ventil den Durchfluss optimal an die Anforderungen der Heizungsanlage anpassen. Die Voreinstellung erfolgt einfach mit einem Gabelschlüssel SW 7 oder einem speziellen Einstellschlüssel, wodurch eine flexible und genaue Einstellung möglich ist. Der Nenndurchfluss beträgt bis zu 320 l/h mit 2K p-Band bei Verwendung eines Hochhub-Thermostatkopfes.

Welche Merkmale ermöglichen einen wartungsarmen und geräuscharmen Betrieb?

Das Ventilgehäuse besteht aus vernickeltem Messing, das eine hohe Korrosionsbeständigkeit bietet. Eine doppelte O-Ring Dichtung der Spindel sorgt für einen wartungsfreien Betrieb und verhindert Undichtigkeiten. Eine starke, nicht mediumberührte Rückstellfeder trägt zur Langlebigkeit des Ventils bei. Zudem ist der Betrieb geräuscharm, was den Komfort in Wohn- und Gewerbegebäuden erhöht. Die Ventile können mit einer Schutzkappe abgesperrt werden, um Wartungsarbeiten zu erleichtern.

Wie ist die Kompatibilität und Montage des Thermostatventilkörpers gestaltet?

Der Thermostatventilkörper LX verfügt über einen Thermostatanschluss mit dem Gewinde M30 x 1,5, der mit allen Heizkörperthermostaten mit diesem Anschlussgewinde kompatibel ist. Dazu zählen unter anderem HR-Typen von Evohome- und Roomtronic-Stellantrieben sowie MT4-, M5410 2-Punkt-, M4410E/K- und M7410E5001 modulierende Stellantriebe. Der Ventileinsatz kann im laufenden Betrieb und ohne Entleeren der Anlage mit einem Montagegerät ausgetauscht werden. Das Ventilgehäuse und der Einsatz passen zum AT-Concept, was die Kompatibilität mit Thermostatventilen der Marken MNG, Honeywell und Honeywell Home seit 1974 sicherstellt.

Für welche Betriebsbedingungen ist der Thermostatventilkörper LX ausgelegt?

Das Ventil ist für den Einsatz mit Wasser oder Wasser-Glykolgemisch nach VDI 2035 geeignet. Es hält Mediumtemperaturen von mindestens -10 °C bis maximal 120 °C stand. Der maximale Betriebsdruck beträgt 10 bar, während der maximale Differenzdruck 100 kPa nicht überschreiten sollte. Diese Werte machen das Ventil robust und vielseitig einsetzbar in verschiedenen Heizungs- und Kühlsystemen.

Technische Daten

• Anschlussgröße: 1/2 Zoll (DN 15)
• Bauform: Durchgang
• Werkstoff Gehäuse: Messing vernickelt
• Thermostatanschluss: M30 x 1,5
• Kvs-Wert: 1,08
• Durchflussmenge: 20 bis 235 l/h
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 100 kPa
• Mediumtemperaturbereich: -10 °C bis 120 °C
• Bauhöhe: 25 mm

Der Resideo Thermostatventilkörper LX bietet eine präzise Durchflussregelung mit stufenloser Voreinstellung und ist für den Einsatz in Zweirohr-Heizungs- und Kühlsystemen mit hohen Durchflussanforderungen konzipiert. Mit seinem robusten Messinggehäuse, der vernickelten Oberfläche und der Kompatibilität zu verschiedenen Thermostatköpfen stellt er eine langlebige und flexible Lösung dar. Die einfache Einstellbarkeit, der geräuscharme Betrieb und die Fähigkeit, Mediumtemperaturen von -10 °C bis 120 °C zu bewältigen, erhöhen den Bedienkomfort und die Effizienz der Anlage.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Thermostatventilkörper
• Hersteller-Artikelnummer: V2000DLX15
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 25
• Form: gerade
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Durchsatzkapazität (min. 10 kPa): 20 - 235
• Automatische Durchflussregelung: nein
• Mit geradem Schlussstück: ja
• Thermostatanschluss: Außengewinde
• Druckunabhägig: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 27,5
• Länge Anschluss 2: 26
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 1/2 Zoll (15)
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• KV-Wert: 0,063 - 0,74
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Mit Dichtungsring: nein
• Kvs-Wert: 1,08
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
