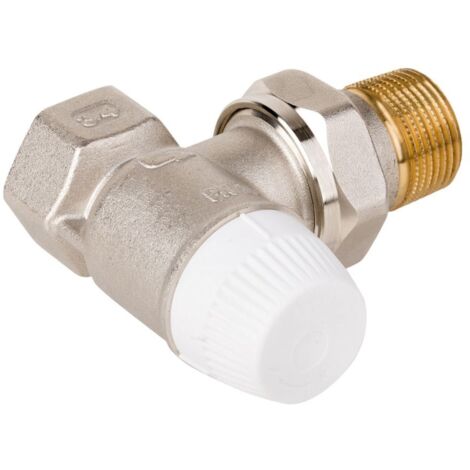

Resideo Thermostatventilkörper H, Messing vernickelt, Eckausführung, 3/4"

Resideo Thermostatventilkörper H, Messing vernickelt, Eckausführung, 3/4"

Der Resideo Thermostatventilkörper H in Eckausführung und Messing vernickelt ist für hohe Durchflüsse in Heizungs- und Kühlanlagen konzipiert. Mit einem Anschluss von 3/4 Zoll und einem Thermostatanschluss M30 x 1,5 eignet sich dieser Ventilkörper ideal für die präzise Durchflussregelung in Heizkörpern, Gebläsekonvektoren und Wärmeaustauschern. Er ist sowohl für Einrohr- als auch Zweirohrsysteme geeignet und ermöglicht den Austausch des Ventileinsatzes ohne Entleerung der Anlage.

Wo findet der Resideo Thermostatventilkörper H Anwendung?

Der Thermostatventilkörper der Serie V2050 von Resideo wird typischerweise im Vorlauf von Heizkörpern, Gebläsekonvektoren oder anderen Wärmeaustauschern installiert. Er dient der Regelung des Durchflusses von Heiz- oder Kühlmedien in Verbindung mit einem Thermostatkopf oder einem thermoelektrischen beziehungsweise motorischen Stellantrieb. Dank seiner hohen Durchflussmengen ist der Ventilkörper V2050 besonders geeignet für die Durchflussregelung in großen Heizkörpern, Gebläsekonvektoren, Wärmeaustauschern oder in 1-Rohr-Anlagen.

Welche Merkmale zeichnen den Thermostatventilkörper aus?

Dieser Thermostatventilkörper ist für Heizungs- und Kühlanlagen mit hoher Durchflussmenge ausgelegt und ermöglicht einen geräuscharmen Betrieb. Ein erhöhter Durchfluss ist mit einem Hochhub-Thermostatkopf T3019HF erreichbar. Der Ventilkörper entspricht den Standardbaumaßen nach EN215 D und bietet einen Hub von 4,0 mm für modulierende Stellantriebe. Eine doppelte O-Ring-Dichtung mit Fettkammer trägt zu einer längeren Lebensdauer bei, und die Ventilöffnungsfeder befindet sich außerhalb des Mediums. Der Austausch des Ventileinsatzes ist während des Betriebs ohne Entleerung der Anlage möglich.

Welche Stellantriebe sind mit dem Ventilkörper kompatibel?

Für die Thermostatventile V2050 sind verschiedene Stellantriebe passend. Dazu gehören Thermostatköpfe mit einem Anschluss von M30 x 1,5, die 2-Punkt-Stellantriebe MT4 und M5410, der modulierende Stellantrieb M7410E5001 sowie die Heizkörperregler HR90 und HR92.

Technische Daten

• Anschlussgröße: 3/4 Zoll (DN 20)
• Nennweite: DN 20
• Bauhöhe: 40 mm
• Form: Eck, rechtwinklig
• Werkstoff Gehäuse: Messing vernickelt
• Kvs-Wert: 7
• Durchflussmenge: 35 bis 1100 l/h
• Max. Betriebsdruck: 16 bar
• Min. Mediumtemperatur: 2 °C
• Max. Mediumtemperatur: 130 °C
• Thermostatanschluss: M30 x 1,5

Der Resideo Thermostatventilkörper H, gefertigt aus Messing vernickelt, ist eine zuverlässige Komponente für die präzise Temperaturregelung in modernen Heiz- und Kühlsystemen. Seine robuste Bauweise, die hohe Durchflusskapazität von 35 l/h bis 1100 l/h und der maximale Betriebsdruck von 16 bar stellen eine effiziente und langlebige Funktion sicher. Die einfache Wartung durch den Austausch des Ventileinsatzes ohne Anlagenentleerung unterstreicht die anwenderfreundliche Konzeption dieses Ventilkörpers.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Thermostatventilkörper
• Hersteller-Artikelnummer: V2050EH020A
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 40
• Form: rechtwinklig
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Durchsatzkapazität (min. 10 kPa): 35 - 350
• Automatische Durchflussregelung: nein
• Mit geradem Schlussstück: ja
• Thermostatanschluss: Außengewinde
• Druckunabhägig: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 34,5
• Länge Anschluss 2: 66,5
• Geeignet für Einrohrsystem: ja
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 3/4 Zoll (20)
• Größe Heizkörperanschluss: 3/4 Zoll (20)
• KV-Wert: 0,035 - 1,1
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: nein
• Mit Dichtungsring: nein
• Kvs-Wert: 7
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
