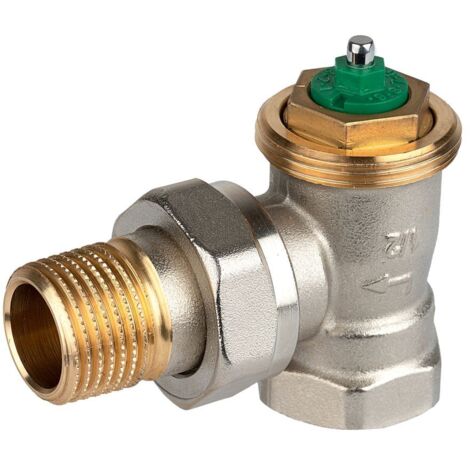

Resideo Thermostatventilkörper LX Messing vernickelt, Eck, 3/4"

Resideo Thermostatventilkörper LX Messing vernickelt, Eck, 3/4"

Der Resideo Thermostatventilkörper LX der Serie V2000LX ist ein Eckventil aus vernickeltem Messing mit einem 3/4 Zoll Anschluss. Er wurde speziell für den Abgleich von Zweirohr-Heizungs- und Kühlsystemen mit Pumpenbetrieb und hohen Anforderungen an den Durchfluss entwickelt. Eine stufenlose Voreinstellung ermöglicht eine präzise Anpassung der Durchflussmenge.

Wie ist der Thermostatventilkörper LX konstruiert und welche Materialien werden verwendet?

Der Thermostatventilkörper besteht aus vernickeltem Messing und verfügt über eine kompakte Bauhöhe von 22 mm. Die Eck-Ausführung mit 3/4 Zoll Anschlussgröße (DN 20) ist rechtwinklig gestaltet und entspricht den Standard-Abmessungen gemäß EN 215. Die Oberfläche ist vernickelt, was den Korrosionsschutz verbessert. Der Thermostatanschluss ist mit einem Gewinde M30 x 1,5 ausgestattet. Der Einstellring ist grün. Als Medium kann Wasser oder ein Wasser-Glykolgemisch nach VDI 2035 verwendet werden.

Welche Funktionen und Merkmale bietet das Ventil?

Das Ventil verfügt über eine stufenlose Voreinstellung, die eine einfache und präzise Einstellung der Durchflussmenge ermöglicht. Die Durchflussmenge kann mit einem Gabelschlüssel SW 7 oder einem speziellen Einstellschlüssel angepasst werden. Eine doppelte O-Ring-Dichtung an der Spindel sorgt für einen wartungsarmen Betrieb, während eine starke, nicht mediumberührte Rückstellfeder die Langlebigkeit des Ventils unterstützt. Der Betrieb ist geräuscharm, und das Ventil kann mit einer Schutzkappe abgesperrt werden. Das Ventil ist nicht druckunabhängig und vorab einstellbar.

Für welche Systeme und Antriebe ist der Thermostatventilkörper geeignet?

Der Thermostatventilkörper LX ist für den Einsatz in Zweirohrsystemen konzipiert und nicht für Einrohrsysteme geeignet. Er kann mit verschiedenen Antrieben ausgestattet werden, darunter alle Heizkörperthermostate mit M30 x 1,5 Anschlussgewinde sowie HR-Typen von Evohome- und Roomtronic-Stellantrieben, MT4-Stellantrieben, M5410 2-Punkt-Stellantrieben sowie modulierenden Stellantrieben der Typen M4410E/K und M7410E5001. Der Ventileinsatz kann im laufenden Betrieb und ohne Entleeren der Heizungsanlage mit einem speziellen Montagegerät ausgetauscht werden. Das Ventilgehäuse und der Einsatz sind kompatibel mit dem AT-Concept, was die Austauschbarkeit mit Thermostatventilen der Marken MNG, Honeywell und Honeywell Home seit 1974 sicherstellt.

Welche Leistungswerte sind zu beachten?

Die Ventilserie V2000LX bietet eine deutlich erhöhte Durchflusskapazität im Vergleich zu Standardventilen der SX-Serie im 2K p-Band. Der Kvs-Wert des Ventils beträgt 1,08. Die Durchflussmenge liegt im Bereich von 20 bis 235 l/h. Der maximale Betriebsdruck beträgt 10 bar und der maximale Differenzdruck 100 kPa. Der Mediumtemperaturbereich erstreckt sich von -10 °C bis 120 °C.

Technische Daten

• Anschlussgröße: 3/4 Zoll (DN 20)
• Bauhöhe: 22 mm
• Werkstoff Gehäuse: Messing vernickelt
• Thermostatanschluss: M30 x 1,5
• Kvs-Wert: 1,08
• Durchflussmenge: 20 bis 235 l/h
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 100 kPa
• Mediumtemperaturbereich: -10 °C bis 120 °C
• Form: Eck, rechtwinklig
• Vorab einstellbar: Ja

Der Resideo Thermostatventilkörper LX aus vernickeltem Messing bietet eine zuverlässige und präzise Regelung des Heizungs- und Kühldurchflusses. Mit seiner stufenlosen Voreinstellung, dem 3/4 Zoll Anschluss und einem Kvs-Wert von 1,08 ist er eine effiziente Lösung für Zweirohrsysteme mit Pumpenbetrieb und hohen Anforderungen an den Durchfluss. Die robuste Bauweise und die Möglichkeit des Ventileinsatzwechsels im laufenden Betrieb unterstreichen die Funktionalität dieses Eckventils.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Thermostatventilkörper
• Hersteller-Artikelnummer: V2020ELX20
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 22
• Form: rechtwinklig
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Durchsatzkapazität (min. 10 kPa): 20 - 235
• Automatische Durchflussregelung: nein
• Mit geradem Schlussstück: ja
• Thermostatanschluss: Außengewinde
• Druckunabhägig: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 27,5
• Länge Anschluss 2: 34
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 3/4 Zoll (20)
• Größe Heizkörperanschluss: 3/4 Zoll (20)
• KV-Wert: 0,063 - 0,74
• Verkürzte Baulänge: ja
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Mit Dichtungsring: nein
• Kvs-Wert: 1,08
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
